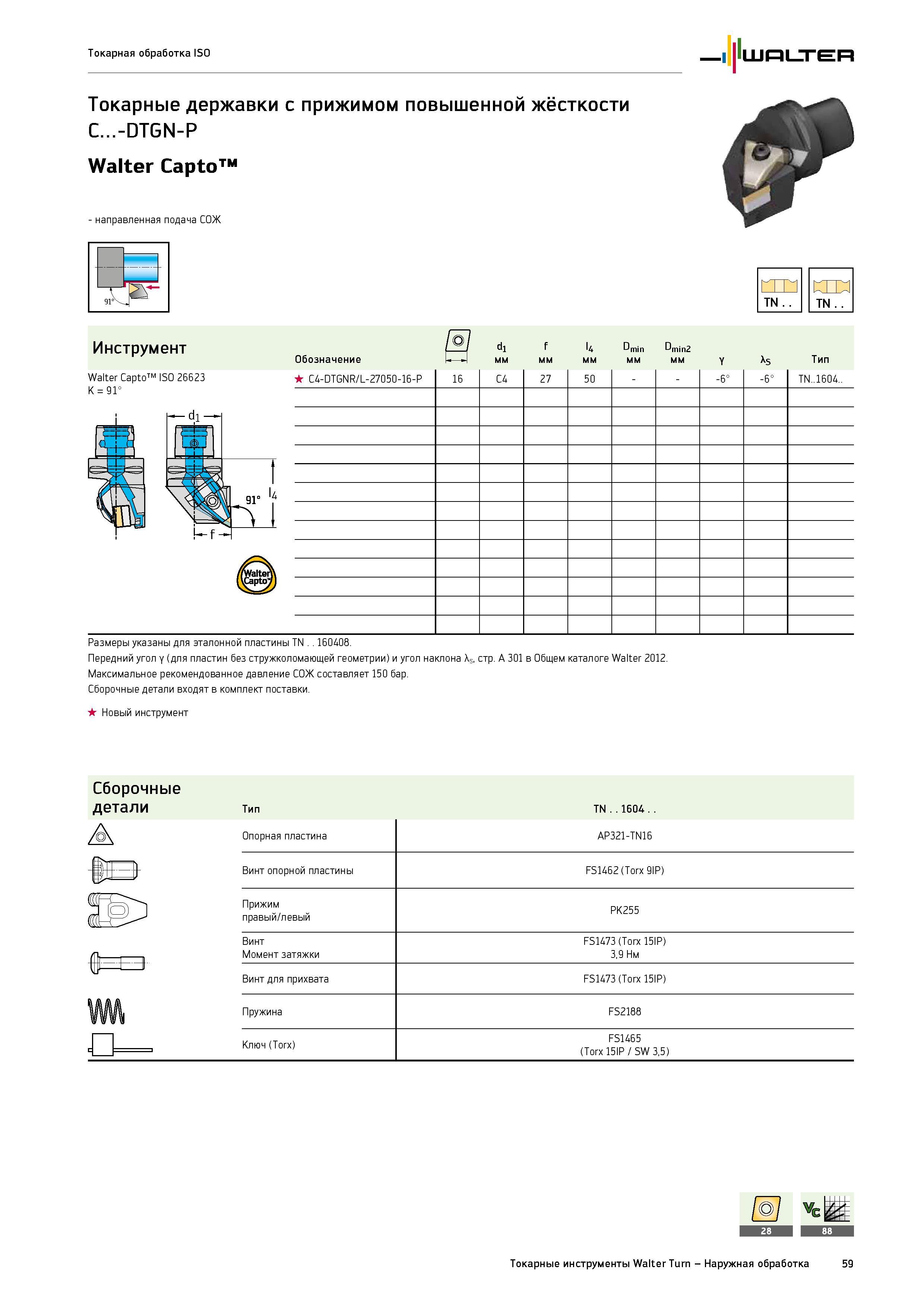

Сборные токарные державки Walter C-DTGN-P для наружной продольной обработки Инструмент с прижимом повышенной жёсткости сменных режущих пластин 61 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.59
Сборные токарные державки Walter C-DTGN-P для наружной продольной обработки Инструмент с прижимом повышенной жёсткости сменных режущих пластин Сборные токарные державки Walter C-DTGN-P для наружной продольной обработки Инструмент с прижимом повышенной жёсткости сменных режущих пластин _ и хвостовиком типа Capto Размеры указаны для эталонной пластины TN 160408. Передний угол у (для пластин без стружколомающей геометрии) и угол наклона s стр. A 301 в Общем каталоге Walter 2012. Максимальное рекомендованное давление СОЖ составляет 150 бар. Сборочные детали входят в комплект поставки. Новый инструмент Сборочные детали Тип TN 1604 Токарные инструменты Walter Turn Наружная обработка 59 Токарная обработка ISO Walter направленная подача СОЖ ТМ Инструмент d1 f l4 Dmin Dmin2 Обозначение I- J мм у S Тип Walter Capto ISO 26623 K 91 C4-DTGNR/L-27050-16-P 16 C4 27 50 -6 -6 TN 1604
