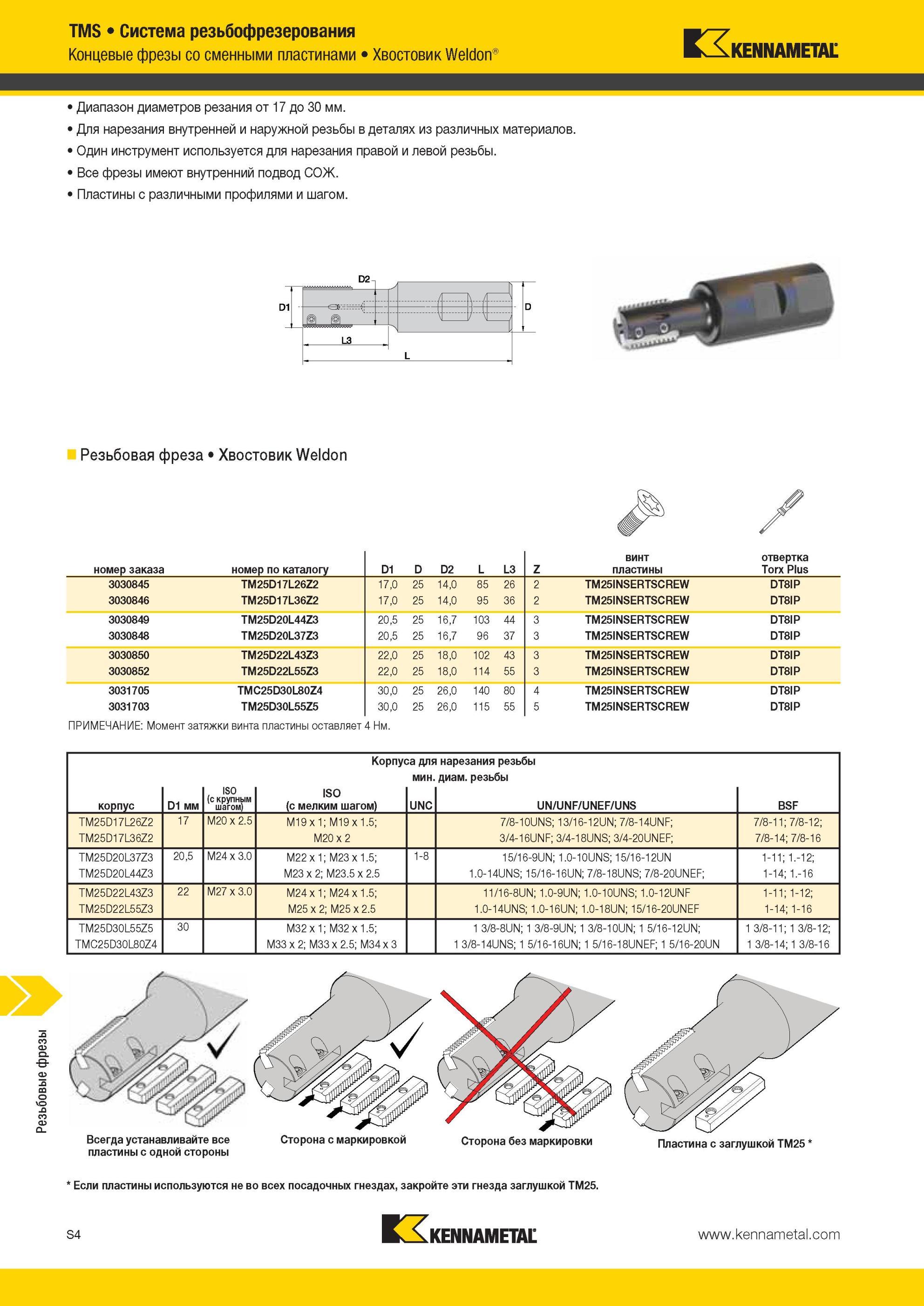

Сборные концевые резьбофрезы Kennametal с режущими многолезвийными пластинами для нарезания внутренней и наружной резьбы в обрабатываемых деталях из различных материалов. Один режущий инструмент может использоваться как для нарезания правой так и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовая фреза Хвостовик Weldon номер заказа номер по каталогу D1 D D2 L L3 Z винт пластины отвертка Torx Plus 3030845 TM25D17L26Z2 17,0 25 14,0 85 26 2 TM25INSERTSCREW DT8IP 3030846 TM25D17L36Z2 17,0 25 14,0 95 36 2 TM25INSERTSCREW DT8IP 3030849 TM25D20L44Z3 20,5 25 16,7 103 44 3 TM25INSERTSCREW DT8IP 3030848 TM25D20L37Z3 20,5 25 16,7 96 37 3 TM25INSERTSCREW DT8IP 3030850 TM25D22L43Z3 22,0 25 18,0 102 43 3 TM25INSERTSCREW DT8IP 3030852 TM25D22L55Z3 22,0 25 18,0 114 55 3 TM25INSERTSCREW DT8IP 3031705 TMC25D30L80Z4 30,0 25 26,0 140 80 4 TM25INSERTSCREW DT8IP 3031703 TM25D30L55Z5 30,0 25 26,0 115 55 5 TM25INSERTSCREW DT8IP ПРИМЕЧАНИЕ Момент затяжки винта пластины оставляет 4 Нм. корпус D1 мм ISO (с крупным шагом) Корпу< ISO (с мелким шагом) а для мин. UNC нарезания резьбы диам. резьбы UN/UNF/UNEF/UNS BSF TM25D17L26Z2 17 M20 x 2.5 M19 x 1; M19 x 1.5; 7/8-10UNS; 13/16-12UN; 7/8-14UNF; 7/8-11; 7/8-12; TM25D17L36Z2 M20 x 2 3/4-16UNF; 3/4-18UNS; 3/4-20UNEF; 7/8-14; 7/8-16 TM25D20L37Z3 TM25D20L44Z3 20,5 M24 x 3.0 M22 x 1; M23 x 1.5; M23 x 2; M23.5 x 2.5 1-8 15/16-9UN; 1.0-10UNS; 15/16-12UN 1.0-14UNS; 15/16-16UN; 7/8-18UNS; 7/8-20UNEF; 1-11; 1.-12; 1-14; 1.-16 TM25D22L43Z3 22 M27 x 3.0 M24 x 1; M24 x 1.5; 11/16-8UN; 1.0-9UN; 1.0-10UNS; 1.0-12UNF 1-11; 1-12; TM25D22L55Z3 M25 x 2; M25 x 2.5 1.0-14UNS; 1.0-16UN; 1.0-18UN; 15/16-20UNEF 1-14; 1-16 TM25D30L55Z5 TMC25D30L80Z4 30 M32 x 1; M32 x 1.5; M33 x 2; M33 x 2.5; M34 x 3 1 3/8-8UN; 1 3/8-9UN; 1 3/8-10UN; 1 5/16-12UN; 1 3/8-14UNS; 1 5/16-16UN; 1 5/16-18UNEF; 1 5/16-20UN 1 3/8-11; 1 3/8-12; 1 3/8-14; 1 3/8-16 Всегда устанавливайте все Сторона с маркировкой Сторона без маркировки пластины с одной стороны Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушкой TM25. Пластина с заглушкой TM25 S4 Резьбовые фрезы TMS Система резьбофрезерования Концевые фрезы со сменными пластинами Хвостовик Weldo Диапазон диаметров резания от 17 до 30 мм.
