Сборка металлорежущего фрезерного инструмента Walter Blaxx F 5055 Отрезные дисковые фрезы с приводными втулками Использование монтажного ключа при установке сменной Каталог WALTER 2013 Дополнение Стр. F-120 0754 Lab2u

Обновлено 2020-06-18 06:21:42

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)

Сборка металлорежущего фрезерного инструмента Walter Blaxx F 5055 Отрезные дисковые фрезы с приводными втулками Использование монтажного ключа при установке сменной 754 Каталог WALTER 2013 Дополнение к общему Стр.F-120

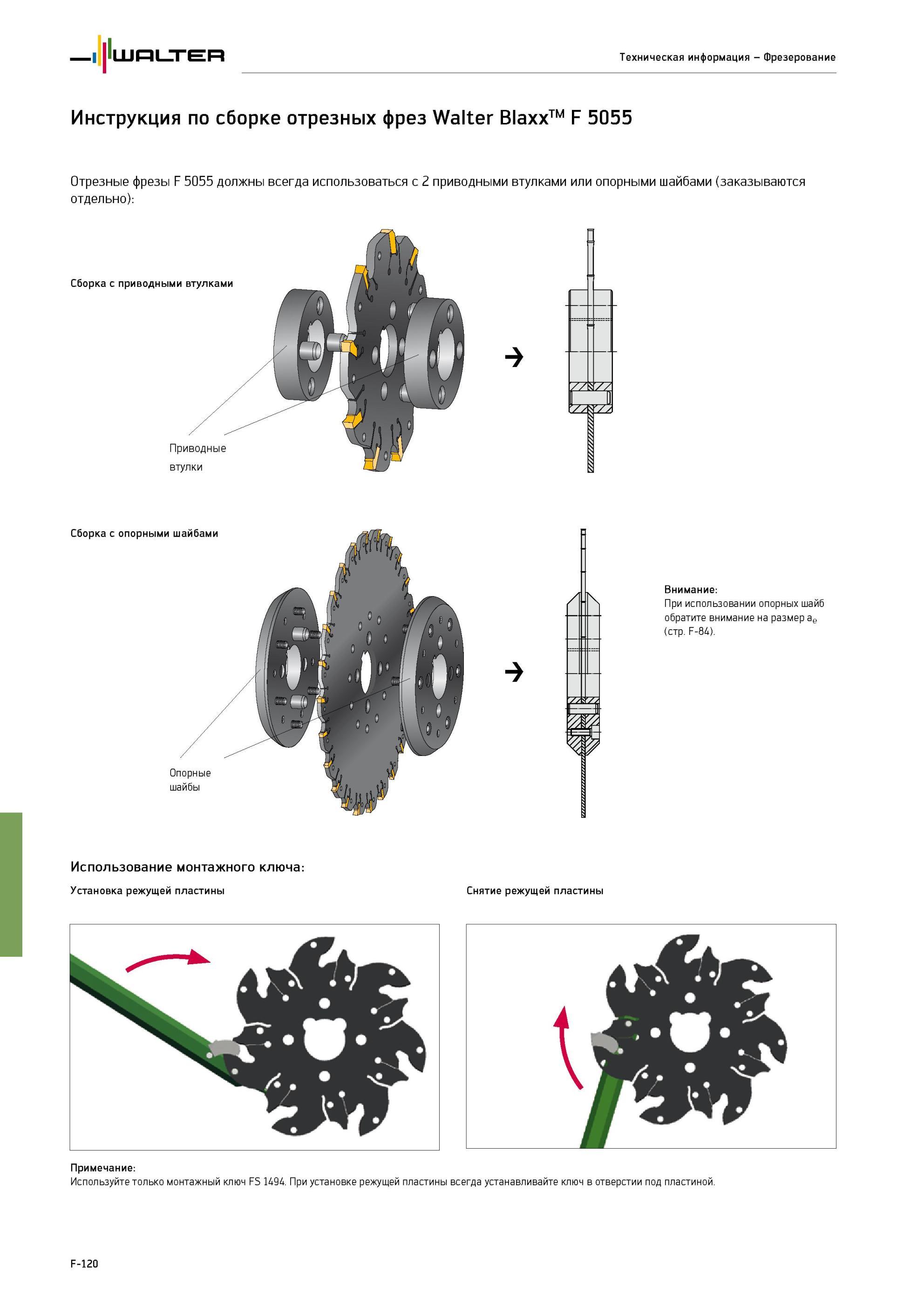

Сборка металлорежущего фрезерного инструмента Walter Blaxx F 5055 Отрезные дисковые фрезы с приводными втулками Использование монтажного ключа при установке сменной Сборка металлорежущего фрезерного инструмента Walter Blaxx F 5055 Отрезные дисковые фрезы с приводными втулками Использование монтажного ключа при установке сменной режущей пластины Walter Техническая информация Фрезерование Инструкция по сборке отрезных фрез Walter BlaxxTM F 5055 Отрезные фрезы F 5055 должны всегда использоваться с 2 приводными втулками или опорными шайбами (заказываются отдельно) Сборка с приводными втулками Приводные втулки 7Ш77 ZZ2 Сборка с опорными шайбами Опорные шайбы Внимание При использовании опорных шайб обратите внимание на размер ае (стр. F-84). Использование монтажного ключа Установка режущей пластины Снятие режущей пластины Примечание Используйте только монтажный ключ FS 1494. При установке режущей пластины всегда устанавливайте ключ в отверстии под пластиной. F-120
