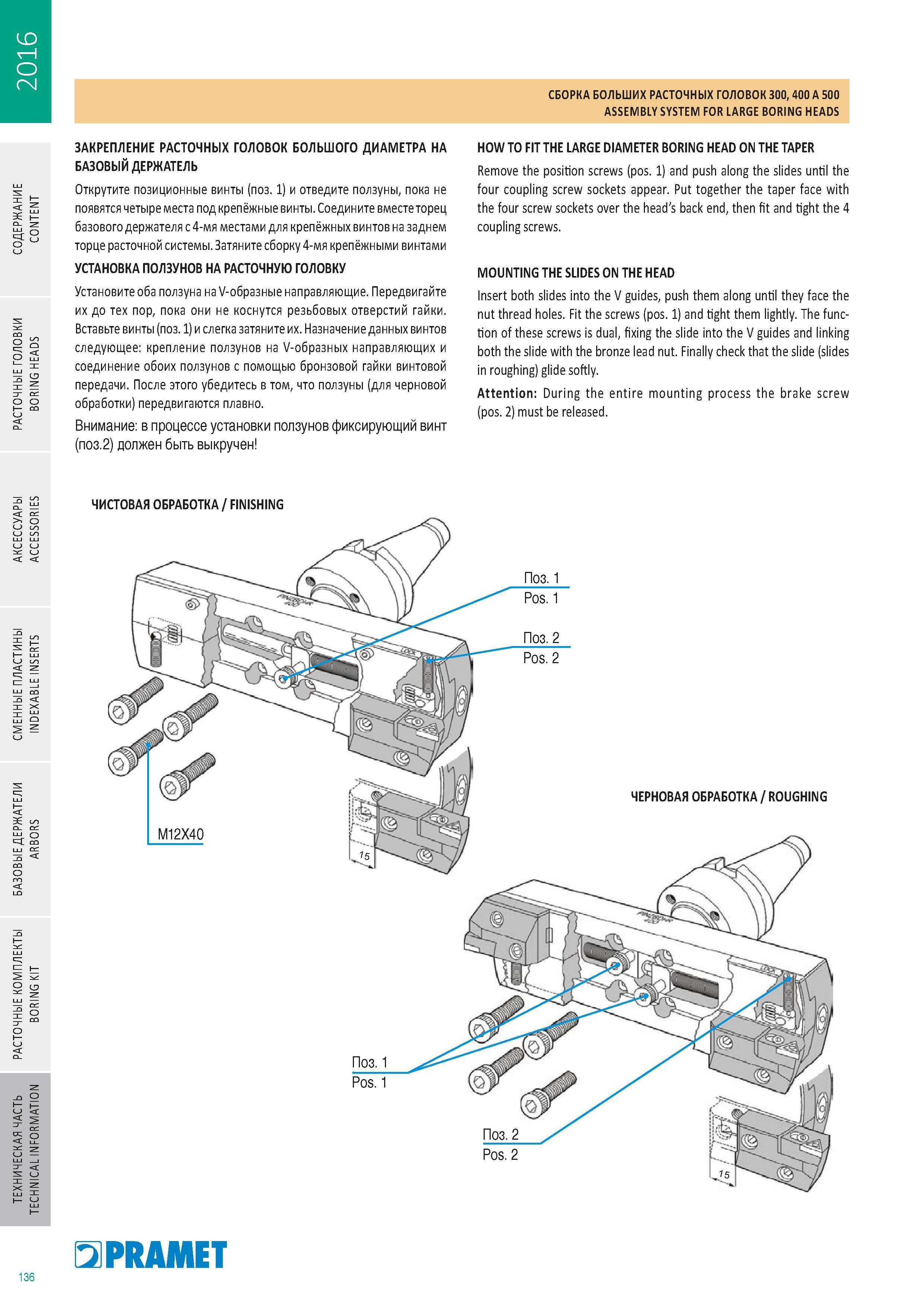

Сборка больших расточных головок Pramet Открутите позиционные винты и отведите ползуны, пока не появятся четыре места под крепёжные винты. Соедините вместе торец базового держателя с 4-мя местами для крепёжных винтов на заднем торце расточной системы. Затяните сборку 4-мя крепёжными винтами УСТАНОВКА ПОЛЗУНОВ НА РАСТОЧНУЮ ГОЛОВКУ Установите оба ползуна на V-образные направляющие. Передвигайте их до тех пор, пока они не коснутся резьбовых отверстий гайки. Вставьте винты (поз. 1) и слегка затяните их. Назначение данных винтов следующее крепление ползунов на V-образных направляющих и соединение обоих ползунов с помощью бронзовой гайки винтовой передачи. После этого убедитесь в том, что ползуны (для черновой обработки) передвигаются плавно. Внимание в процессе установки ползунов фиксирующий винт (поз.2) должен быть выкручен HOW TO FIT THE LARGE DIAMETER BORING HEAD ON THE TAPER Remove the position screws (pos. 1) and push along the slides until the four coupling screw sockets appear. Put together the taper face with the four screw sockets over the head's back end, then fit and tight the 4 coupling screws. MOUNTING THE SLIDES ON THE HEAD Insert both slides into the V guides, push them along until they face the nut thread holes. Fit the screws (pos. 1) and tight them lightly. The function of these screws is dual, fixing the slide into the V guides and linking both the slide with the bronze lead nut. Finally check that the slide (slides in roughing) glide softly. Attention During the entire mounting process the brake screw (pos. 2) must be released. си СО О ОО ЧИСТОВАЯ ОБРАБОТКА / FINISHING <с эе ЧЕРНОВАЯ ОБРАБОТКА / ROUGHING Поз. 2 Pos. 2 136 SPRAMET СБОРКА БОЛЬШИХ РАСТОЧНЫХ ГОЛОВОК 300, 400 A 500 ASSEMBLY SYSTEM FOR LARGE BORING HEADS ЗАКРЕПЛЕНИЕ РАСТОЧНЫХ ГОЛОВОК БОЛЬШОГО ДИАМЕТРА НА БАЗОВЫЙ ДЕРЖАТЕЛЬ
