Самоцентрирующиеся индикаторные нутромеры Mahr 844 K Intramess Особенности Измерение диаметра круглости и конусности отверстий Пружинящие половин

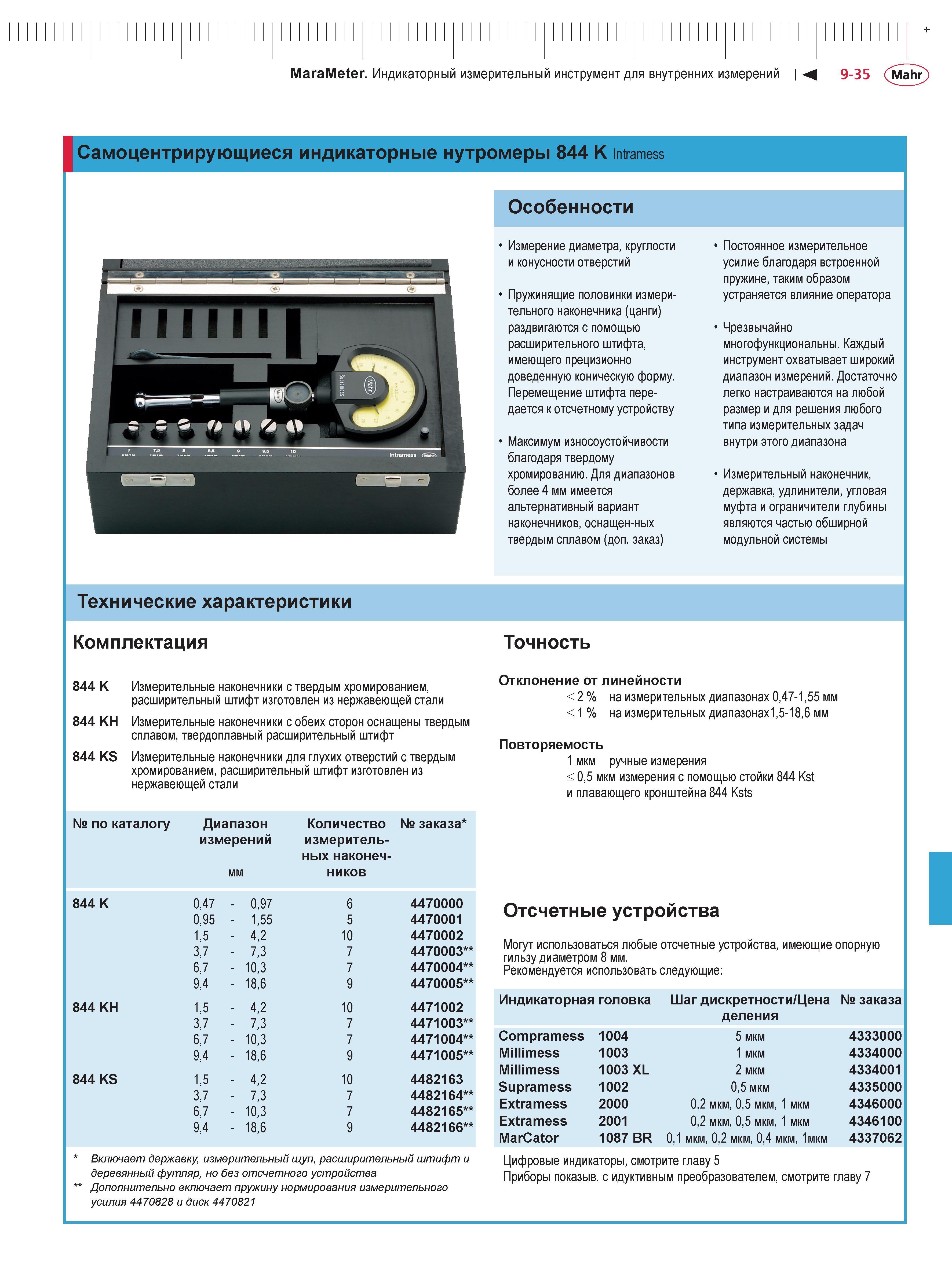

Самоцентрирующиеся индикаторные нутромеры Mahr 844 K Intramess Особенности Измерение диаметра круглости и конусности отверстий Пружинящие половинки измерительного наконечника(цанги) раздвигаются с помощью расширительного штифта имеющего прецизионно доведенную коническую форму. Перемещение штифта передается котсчетному устройству Максимум износоустойчивости благодаря твердому хромированию. Для диапазонов более 4 мм имеется альтернативный вариант наконечников оснащен-ных твердым сплавом (доп. заказ) Постоянное измерительное усилие благодаря встроенной пружине таким образом устраняется влияние оператора Чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений. Достаточно легко настраиваются на любой размер и для решения любого типа измерительных задач внутри этого диапазона Измерительный наконечник державка удлинители угловая муфта и ограничители глубины являются частью обширной модульной системы Технические характеристики Комплектация 844 K Измерительные наконечники с твердым хромированием расширительный штифт изготовлен из нержавеющей стали 844 KH Измерительные наконечники с обеих сторон оснащены твердым сплавом твердоплавный расширительный штифт 844 KS Измерительные наконечники для глухих отверстий с твердым хромированием расширительный штифт изготовлен из нержавеющей стали Точность Отклонение от линейности 2 % на измерительных диапазонах 047-155 мм 1 % на измерительных диапазонах15-186 мм Повторяемость 1 мкм ручные измерения 05 мкм измерения с помощью стойки 844 Kst и плавающего кронштейна 844 Ksts по каталогу 844 K Диапазон измерений Количество измерительных наконечников заказа 844 KH 844 KS 047 - 097 6 4470000 095 - 155 5 4470001 15 - 42 10 4470002 37 - 73 7 4470003 67 - 103 7 4470004 94 - 186 9 4470005 15 - 42 10 4471002 37 - 73 7 4471003 67 - 103 7 4471004 94 - 186 9 4471005 15 - 42 10 4482163 37 - 73 7 4482164 67 - 103 7 4482165 94 - 186 9 4482166 Отсчетные устройства Могут использоваться любые отсчетные устройства имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикаторная головка а н е и сти о н т е р к с и д г а Ша заказа деления Compramess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Millimess 1003 XL 2 мкм 4334001 Supramess 1002 05 мкм 4335000 Extramess 2000 02 мкм 05 мкм 1 мкм 4346000 Extramess 2001 02 мкм 05 мкм 1 мкм 4346100 MarCator 1087 BR 01 мкм 02 мкм 04 мкм 1мкм 4337062 Включает державку измерительный щуп расширительный штифт и деревянный футляр но без отсчетного устройства Дополнительно включает пружину нормирования измерительного усилия 4470828 и диск 4470821 Цифровые индикаторы смотрите главу 5 Приборы показыв. с идуктивным преобразователем смотрите главу 7 мм
