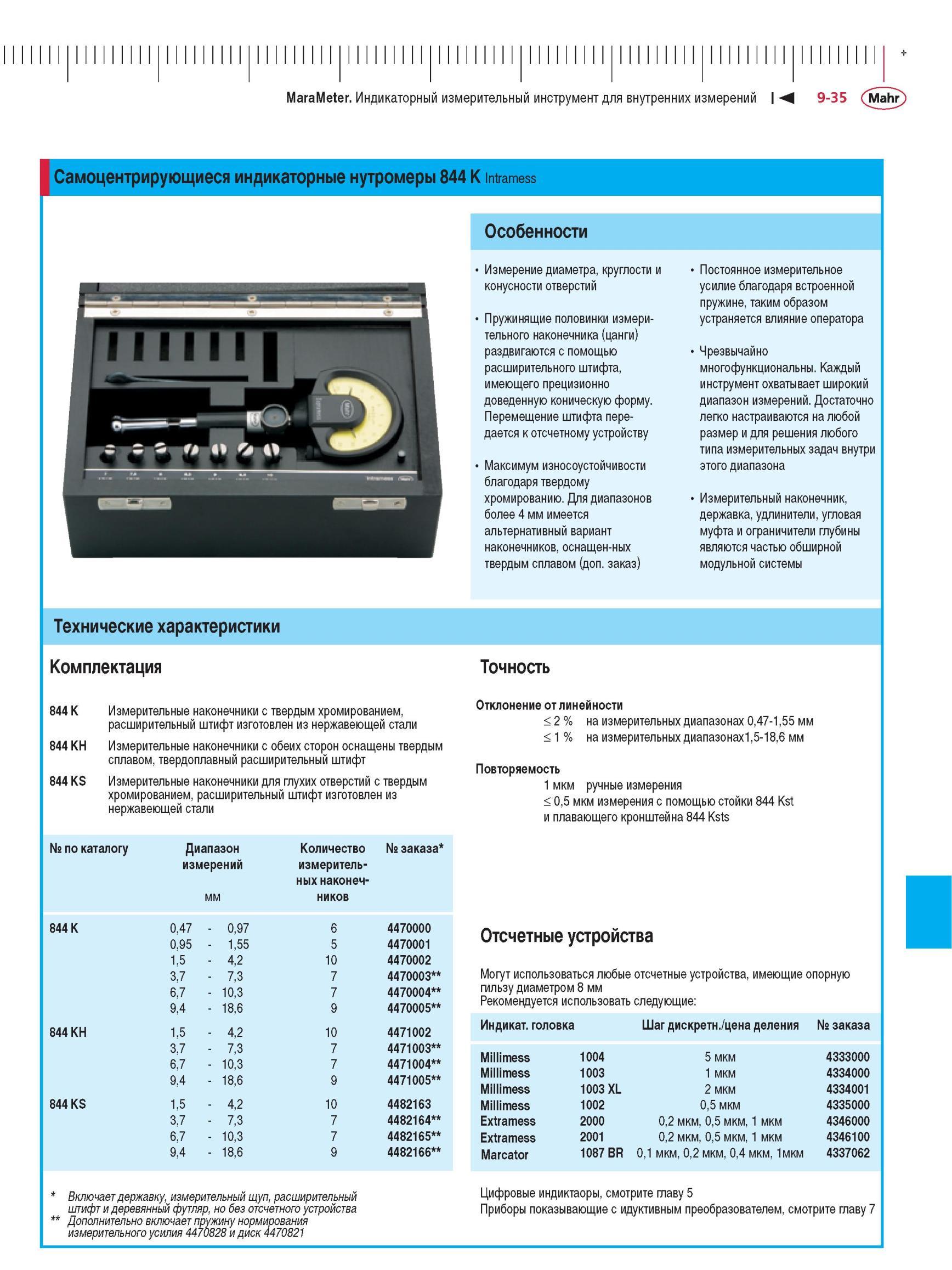

Самоцентрирующиеся индикаторные нутромеры 844 K Intramess Особенности Измерение диаметра, круглости и конусности отверстий Пружинящие половинки измерительного наконечника (цанги) раздвигаются с помощью расширительного штифта, имеющего прецизионно доведенную коническую форму. Перемещение штифта передается к отсчетному устройству Максимум износоустойчивости благодаря твердому хромированию. Для диапазонов более 4 мм имеется альтернативный вариант наконечников, оснащенных твердым сплавом (дополнительный заказ) Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений. Достаточно легко настраиваются на любой размер и для решения любого типа измерительных задач внутри этого диапазона Измерительный наконечник, державка, удлинители, угловая муфта и ограничители глубины являются частью обширной модульной системы Технические характеристики Комплектация 844 K Измерительные наконечники с твердым хромированием, расширительный штифт изготовлен из нержавеющей стали 844 KH Измерительные наконечники с обеих сторон оснащены твердым сплавом, твердоплавный расширительный штифт 844 KS Измерительные наконечники для глухих отверстий с твердым хромированием, расширительный штифт изготовлен из нержавеющей стали Точность Отклонение от линейности 2 % на измерительных диапазонах 0,47-1,55 мм 1 % на измерительных диапазонах1,5-18,6 мм Повторяемость 1 мкм ручные измерения 0,5 мкм измерения с помощью стойки 844 Kst и плавающего кронштейна 844 Ksts № по каталогу Диапазон измерений мм Количество измерительных наконечников № заказа 844 K 0,47 - 0,97 6 4470000 0,95 - 1,55 5 4470001 1,5 - 4,2 10 4470002 3,7 - 7,3 7 4470003 6,7 - 10,3 7 4470004 9,4 - 18,6 9 4470005 844 KH 1,5 - 4,2 10 4471002 3,7 - 7,3 7 4471003 6,7 - 10,3 7 4471004 9,4 - 18,6 9 4471005 844 KS 1,5 - 4,2 10 4482163 3,7 - 7,3 7 4482164 6,7 - 10,3 7 4482165 9,4 - 18,6 9 4482166 Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм Рекомендуется использовать следующие I Индикат. головка Шаг дискретности / цена деления № заказа Millimess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Millimess 1003 XL 2 мкм 4334001 Millimess 1002 0,5 мкм 4335000 Extramess 2000 0,2 мкм, 0,5 мкм, 1 мкм 4346000 Extramess 2001 0,2 мкм, 0,5 мкм, 1 мкм 4346100 Marcator 1087 BR 0,1 мкм, 0,2 мкм, 0,4 мкм, 1мкм 4337062 Включает державку, измерительный щуп, расширительный штифт и деревянный футляр, но без отсчетного устройства Дополнительно включает пружину нормирования измерительного усилия 4470828 и диск 4470821 Цифровые индиктаоры, смотрите главу 5 Приборы показывающие с идуктивным преобразователем, смотрите главу 7 MaraMeter. Индикаторный измерительный инструмент для внутренних измерений
