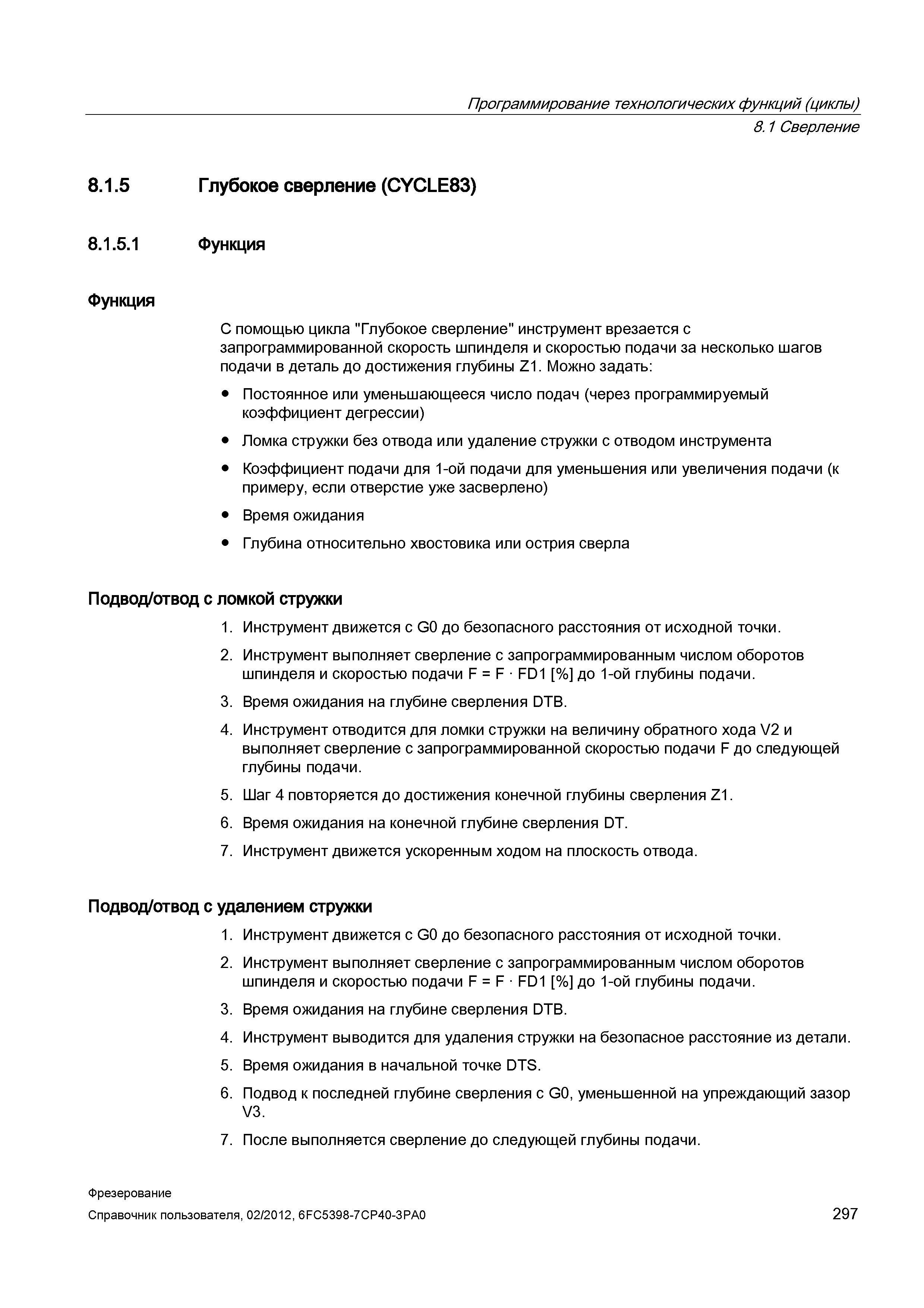

С помощью цикла Глубокое сверление инструмент врезается с запрограммированной скорость шпинделя и скоростью подачи за несколько шагов подачи

С помощью цикла "Глубокое сверление" инструмент врезается с запрограммированной скорость шпинделя и скоростью подачи за несколько шагов подачи в деталь до достижения глубины Z1. Можно задать: Постоянное или уменьшающееся число подач (через программируемый коэффициент дегрессии) Ломка стружки без отвода или удаление стружки с отводом инструмента Коэффициент подачи для 1-ой подачи для уменьшения или увеличения подачи (к примеру, если отверстие уже засверлено) Время ожидания Глубина относительно хвостовика или острия сверла Подвод/отвод с ломкой стружки 1. Инструмент движется с G0 до безопасного расстояния от исходной точки. 2. Инструмент выполняет сверление с запрограммированным числом оборотов шпинделя и скоростью подачи F = F FD1 % до 1-ой глубины подачи. 3. Время ожидания на глубине сверления DTB. 4. Инструмент отводится для ломки стружки на величину обратного хода V2 и выполняет сверление с запрограммированной скоростью подачи F до следующей глубины подачи. 5. Шаг 4 повторяется до достижения конечной глубины сверления Z1. 6. Время ожидания на конечной глубине сверления DT. 7. Инструмент движется ускоренным ходом на плоскость отвода. Подвод/отвод с удалением стружки 1. Инструмент движется с G0 до безопасного расстояния от исходной точки. 2. Инструмент выполняет сверление с запрограммированным числом оборотов шпинделя и скоростью подачи F = F FD1 % до 1-ой глубины подачи. 3. Время ожидания на глубине сверления DTB. 4. Инструмент выводится для удаления стружки на безопасное расстояние из детали. 5. Время ожидания в начальной точке DTS. 6. Подвод к последней глубине сверления с G0, уменьшенной на упреждающий зазор V3. 7. После выполняется сверление до следующей глубины подачи. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 297 Программирование технологических функций (циклы) 8.1 Сверление 8.1.5 Глубокое сверление (CYCLE83) 8.1.5.1 Функция Функция
