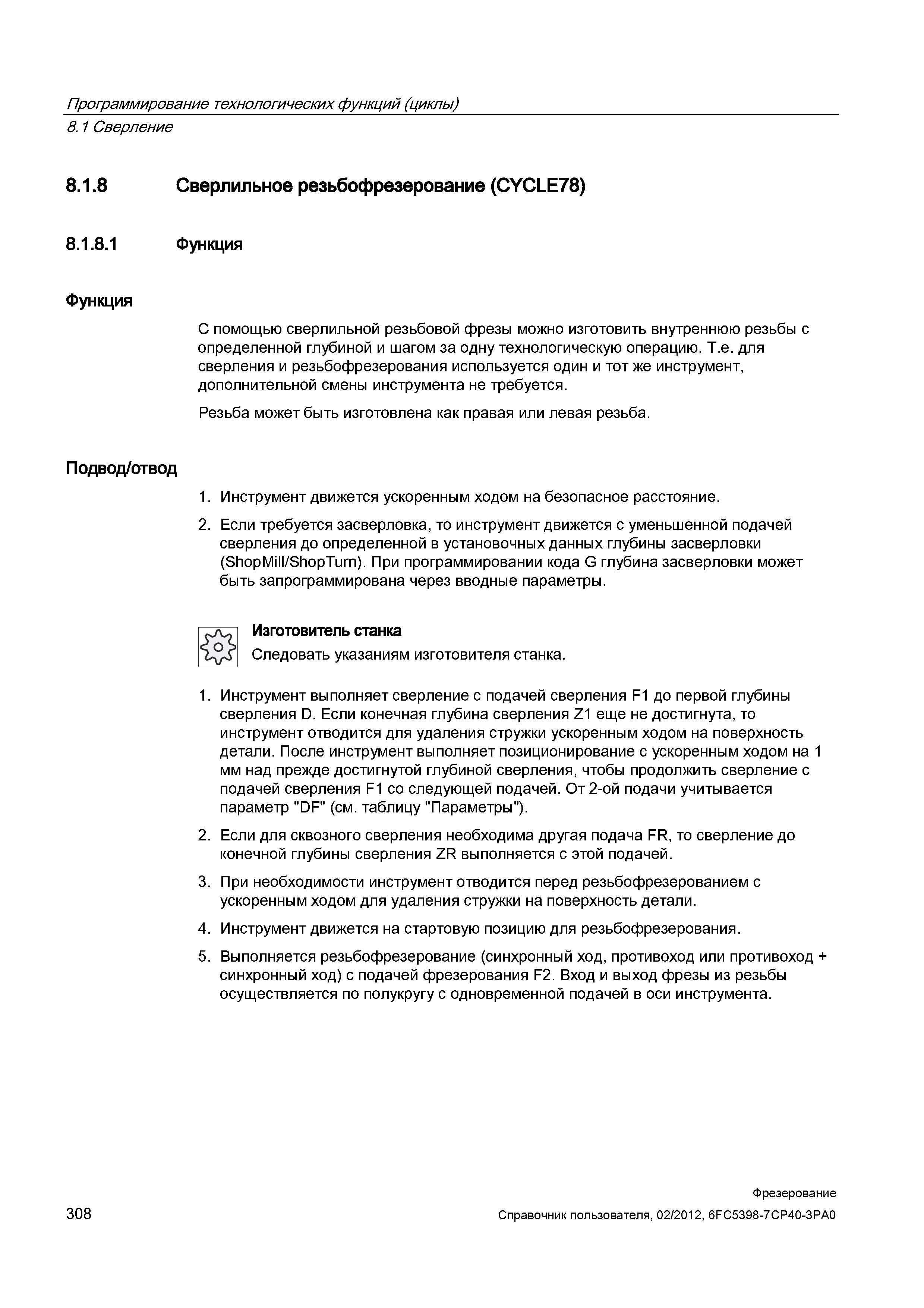

С помощью сверлильной резьбовой фрезы можно изготовить внутреннюю резьбы с определенной глубиной и шагом за одну технологическую операцию Т

С помощью сверлильной резьбовой фрезы можно изготовить внутреннюю резьбы с определенной глубиной и шагом за одну технологическую операцию. Т.е. для сверления и резьбофрезерования используется один и тот же инструмент, дополнительной смены инструмента не требуется. Резьба может быть изготовлена как правая или левая резьба. Подвод/отвод 1. Инструмент движется ускоренным ходом на безопасное расстояние. 2. Если требуется засверловка, то инструмент движется с уменьшенной подачей сверления до определенной в установочных данных глубины засверловки (ShopMill/ShopTum). При программировании кода G глубина засверловки может быть запрограммирована через вводные параметры. Изготовитель станка Следовать указаниям изготовителя станка. 1. Инструмент выполняет сверление с подачей сверления F1 до первой глубины сверления D. Если конечная глубина сверления Z1 еще не достигнута, то инструмент отводится для удаления стружки ускоренным ходом на поверхность детали. После инструмент выполняет позиционирование с ускоренным ходом на 1 мм над прежде достигнутой глубиной сверления, чтобы продолжить сверление с подачей сверления F1 со следующей подачей. От 2-ой подачи учитывается параметр "DF" (см. таблицу "Параметры"). 2. Если для сквозного сверления необходима другая подача FR, то сверление до конечной глубины сверления ZR выполняется с этой подачей. 3. При необходимости инструмент отводится перед резьбофрезерованием с ускоренным ходом для удаления стружки на поверхность детали. 4. Инструмент движется на стартовую позицию для резьбофрезерования. 5. Выполняется резьбофрезерование (синхронный ход, противоход или противоход + синхронный ход) с подачей фрезерования F2. Вход и выход фрезы из резьбы осуществляется по полукругу с одновременной подачей в оси инструмента. 308 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление 8.1.8 Сверлильное резьбофрезерование (CYCLE78) 8.1.8.1 Функция Функция
