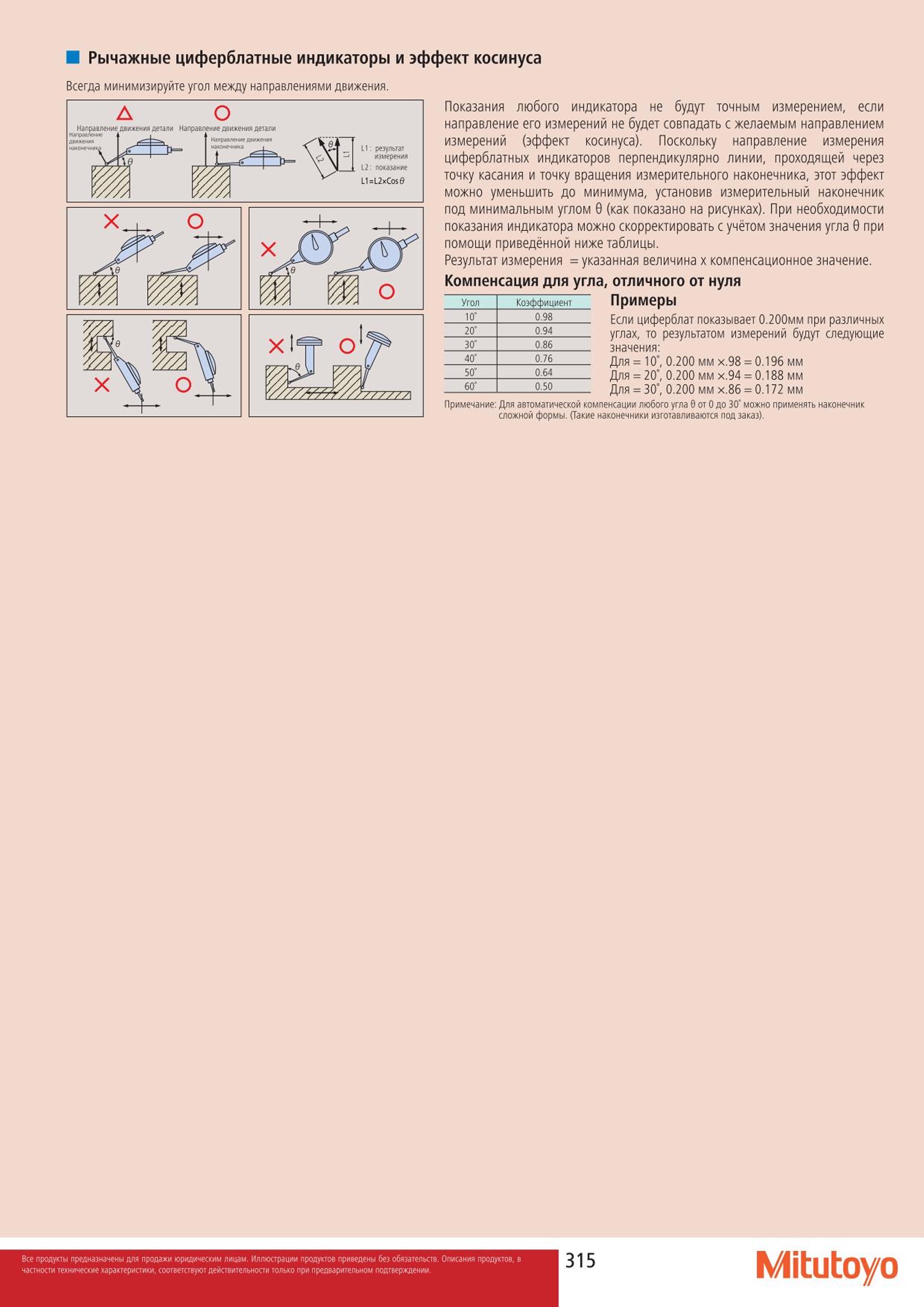

Рычажные циферблатные индикаторы и эффект косинуса Всегда минимизируйте угол между направлениями движения. Показания любого индикатора не будут точным

Рычажные циферблатные индикаторы и эффект косинуса Всегда минимизируйте угол между направлениями движения. Показания любого индикатора не будут точным измерением если направление его измерений не будет совпадать с желаемым направлением измерений (эффект косинуса). Поскольку направление измерения циферблатных индикаторов перпендикулярно линии проходящей через точку касания и точку вращения измерительного наконечника этот эффект можно уменьшить до минимума установив измерительный наконечник под минимальным углом 0 (как показано на рисунках). При необходимости показания индикатора можно скорректировать с учётом значения угла 0 при помощи приведённой ниже таблицы. Результат измерения указанная величина х компенсационное значение. Компенсация для угла отличного от нуля Примеры Если циферблат показывает 0.200мм при различных углах то результатом измерений будут следующие значения: Для 10 0.200 мм х.98 0.196 мм Для 20 0.200 мм х.94 0.188 мм Для 30 0.200 мм х.86 0.172 мм Примечание: Для автоматической компенсации любого угла 0 от 0 до 30 можно применять наконечник сложной формы. (Такие наконечники изготавливаются под заказ). Угол Коэффициент 10 0.98 20 0.94 30 0.86 40й 0.76 50 0.64 60 0.50 Mitutoyo
