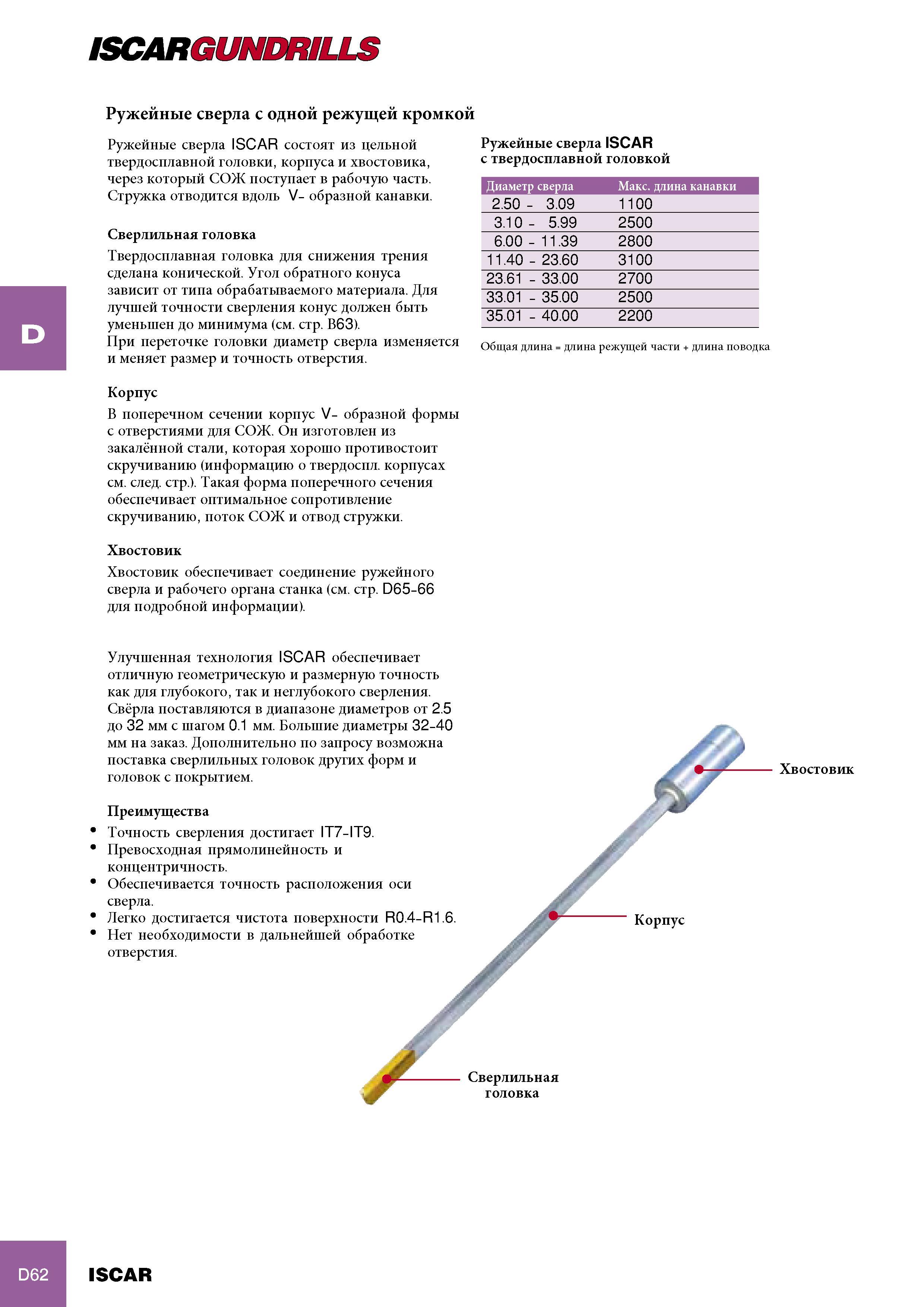

Ружейные сверла ISCAR ISCARGUNDRILLS с одной режущей кромкой состоят из цельной твердосплавной головки, корпуса и хвостовика через который СОЖ поступает в зону резания Стружка отводится вдоль V- образной стружечной канавки. Сверлильная твердосплавная головка для снижения трения сделана конической. Угол обратного конуса зависит от типа обрабатываемого материала. Для лучшей точности сверления конус должен быть уменьшен до минимума (см. стр. В63). При переточке головки диаметр сверла изменяется и меняет размер и точность отверстия. Корпус В поперечном сечении корпус V- образной формы с отверстиями для СОЖ. Он изготовлен из закалённой стали, которая хорошо противостоит скручиванию (информацию о твердоспл. корпусах см. след. стр.). Такая форма поперечного сечения обеспечивает оптимальное сопротивление скручиванию, поток СОЖ и отвод стружки. Хвостовик Хвостовик обеспечивает соединение ружейного сверла и рабочего органа станка (см. стр. D65-66 для подробной информации). Улучшенная технология ISCAR обеспечивает отличную геометрическую и размерную точность как для глубокого, так и неглубокого сверления. Свёрла поставляются в диапазоне диаметров от 2.5 до 32 мм с шагом 0.1 мм. Большие диаметры 32-40 мм на заказ. Дополнительно по запросу возможна поставка сверлильных головок других форм и головок с покрытием. Преимущества Точность сверления достигает IT7-IT9. Превосходная прямолинейность и концентричность. Обеспечивается точность расположения оси сверла. Легко достигается чистота поверхности R0.4-R1.6 Нет необходимости в дальнейшей обработке отверстия. ISCAR Диаметр сверла Макс. длина канавки 2.50 - 3.09 1100 3.10 - 5.99 2500 6.00 - 11.39 2800 11.40 - 23.60 3100 23.61 - 33.00 2700 33.01 - 35.00 2500 35.01 - 40.00 2200 Общая длина = длина режущей части + длина поводка Хвостовик
