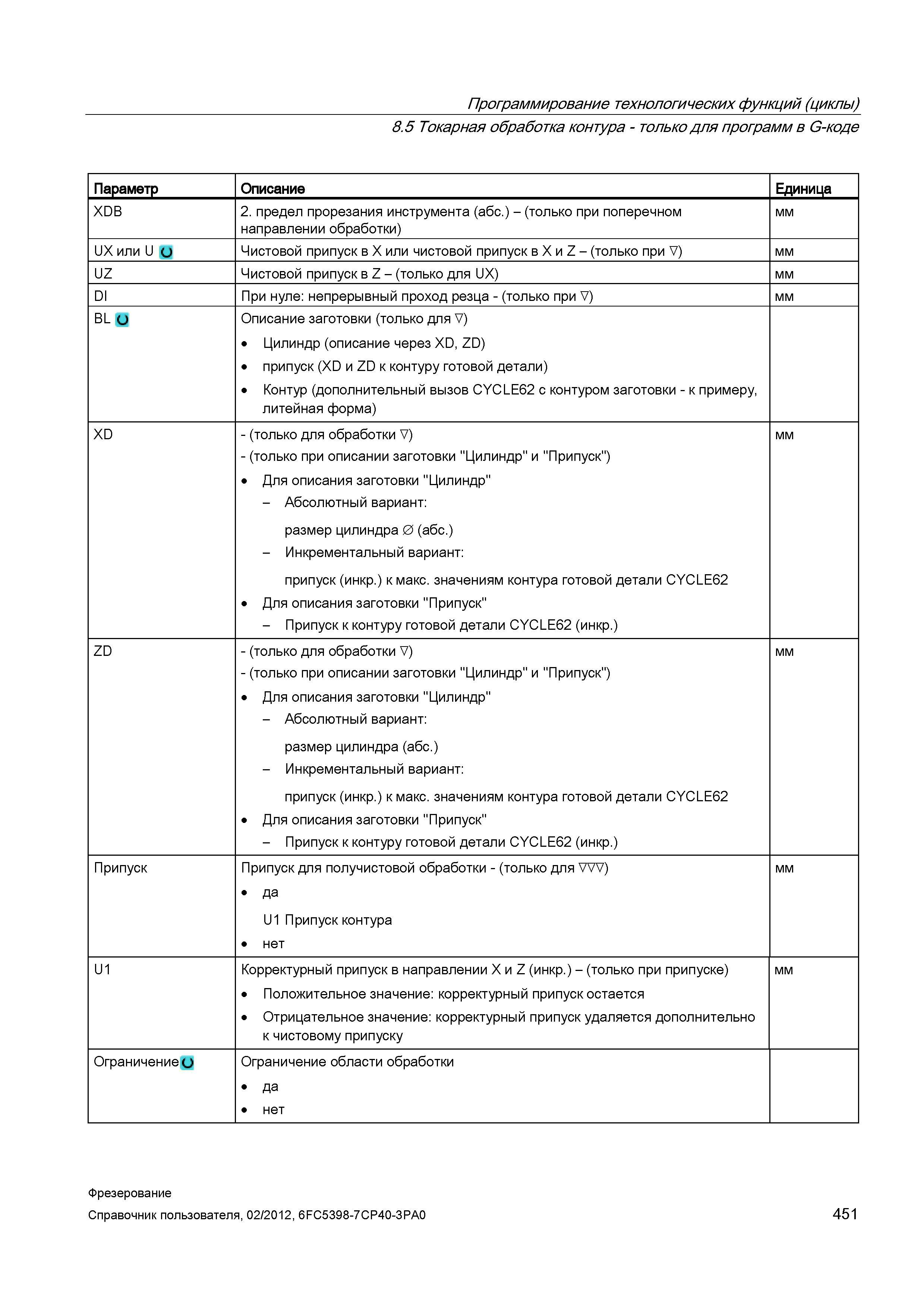

Параметр Описание Единица XDB 2. предел прорезания инструмента (абс.) - (только при поперечном направлении обработки) мм UX или U (J Чистовой припуск в X или чистовой припуск в X и Z - (только при V) мм UZ Чистовой припуск в Z - (только для UX) мм DI При нуле: непрерывный проход резца - (только при V) мм BL и Описание заготовки (только для V) Цилиндр (описание через XD, ZD) припуск (XD и ZD к контуру готовой детали) Контур (дополнительный вызов CYCLE62 с контуром заготовки - к примеру, литейная форма) XD - (только для обработки V) - (только при описании заготовки "Цилиндр" и "Припуск") Для описания заготовки "Цилиндр" - Абсолютный вариант: размер цилиндра 0 (абс.) - Инкрементальный вариант: припуск (инкр.) к макс. значениям контура готовой детали CYCLE62 Для описания заготовки "Припуск" - Припуск к контуру готовой детали CYCLE62 (инкр.) мм ZD - (только для обработки V) - (только при описании заготовки "Цилиндр" и "Припуск") Для описания заготовки "Цилиндр" - Абсолютный вариант: размер цилиндра (абс.) - Инкрементальный вариант: припуск (инкр.) к макс. значениям контура готовой детали CYCLE62 Для описания заготовки "Припуск" - Припуск к контуру готовой детали CYCLE62 (инкр.) мм Припуск Припуск для получистовой обработки - (только для VVV) да U1 Припуск контура нет мм U1 Корректурный припуск в направлении X и Z (инкр.) - (только при припуске) Положительное значение: корректурный припуск остается Отрицательное значение: корректурный припуск удаляется дополнительно к чистовому припуску мм Ограниченней Ограничение области обработки да нет Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 451 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде
