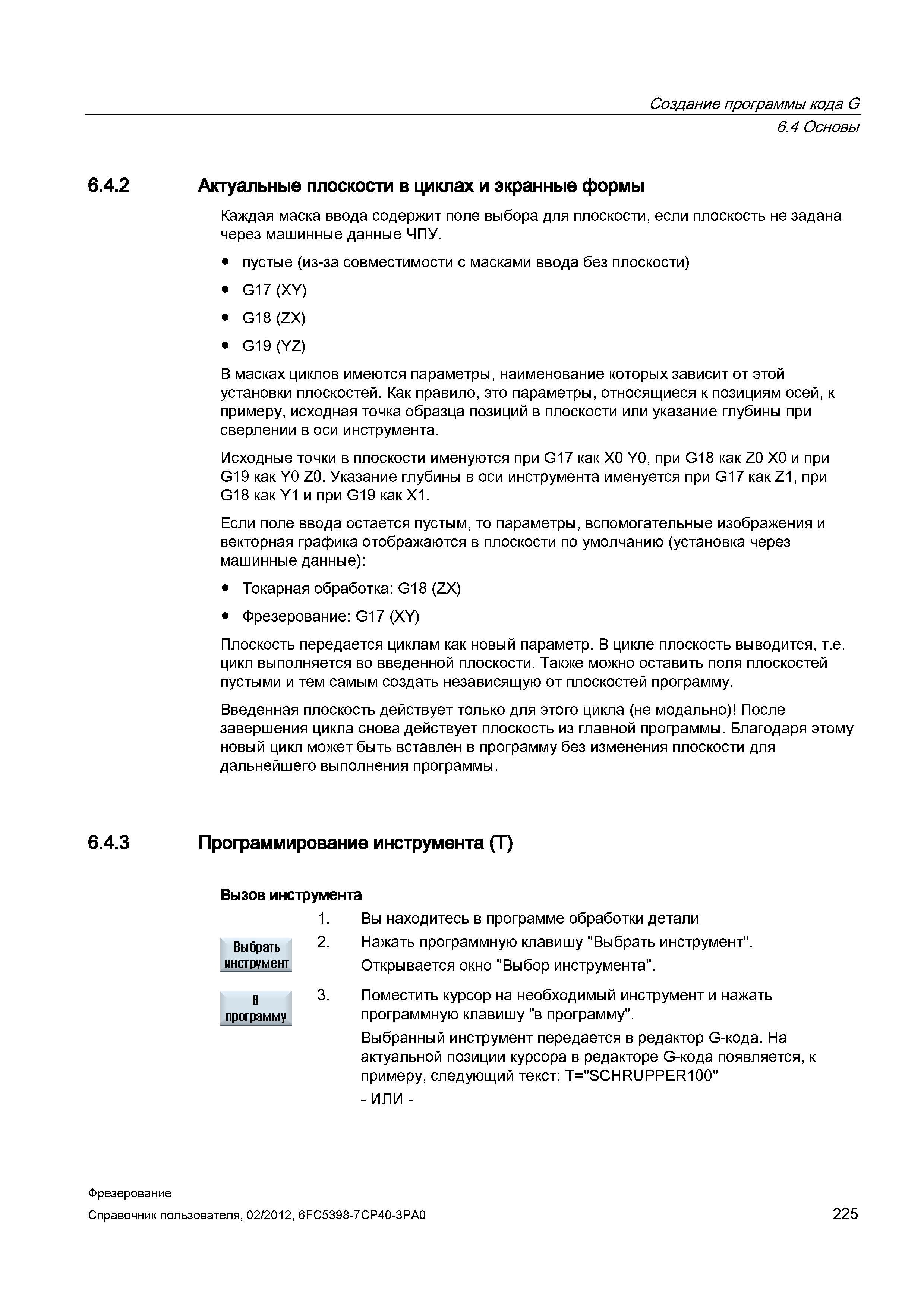

Основы создания программы механической обработки в G кодах Siemens Sinumerik 840D sl Актуальные плоскости в циклах и экранные формы _ Каждая маска ввода содержит поле выбора для плоскости, если плоскость не задана через машинные данные ЧПУ. пустые (из-за совместимости с масками ввода без плоскости) G17 (XY) G18 (ZX) G19 (YZ) В масках циклов имеются параметры, наименование которых зависит от этой установки плоскостей. Как правило, это параметры, относящиеся к позициям осей, к примеру, исходная точка образца позиций в плоскости или указание глубины при сверлении в оси инструмента. Исходные точки в плоскости именуются при G17 как X0 Y0, при G18 как Z0 X0 и при G19 как Y0 Z0. Указание глубины в оси инструмента именуется при G17 как Z1, при G18 как Y1 и при G19 как X1. Если поле ввода остается пустым, то параметры, вспомогательные изображения и векторная графика отображаются в плоскости по умолчанию (установка через машинные данные): Токарная обработка: G18 (ZX) Фрезерование: G17 (XY) Плоскость передается циклам как новый параметр. В цикле плоскость выводится, т.е. цикл выполняется во введенной плоскости. Также можно оставить поля плоскостей пустыми и тем самым создать независящую от плоскостей программу. Введенная плоскость действует только для этого цикла (не модально) После завершения цикла снова действует плоскость из главной программы. Благодаря этому новый цикл может быть вставлен в программу без изменения плоскости для дальнейшего выполнения программы. Программирование инструмента (T) Вызов инструмента Вы находитесь в программе обработки детали Нажать программную клавишу "Выбрать инструмент". Открывается окно "Выбор инструмента". Поместить курсор на необходимый инструмент и нажать программную клавишу "в программу". Выбранный инструмент передается в редактор G-кода. На актуальной позиции курсора в редакторе G-кода появляется, к примеру, следующий текст: T="SCHRUPPER100" Выбрать инструмент 1. 2. программу Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 225 Создание программы кода G 6.4 Основы 6.4.2 6.4.3
