Направление фрезерования и Синхронный ход Противоход F Подача мм/мин мм/зуб RP Плоскость отвода мм S / V Скорость шпинделя или постоянная ск

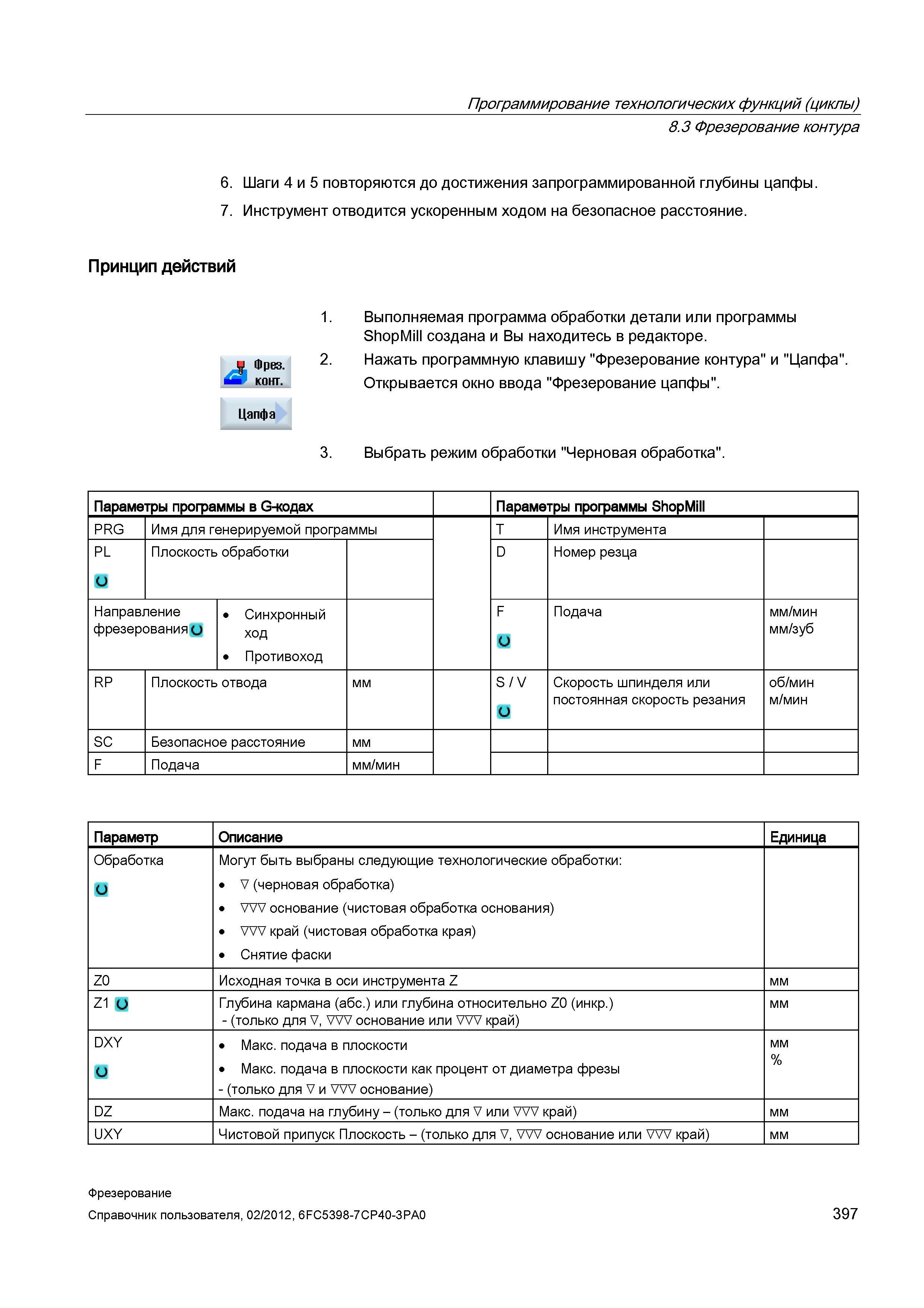

Направление фрезерования и Синхронный ход Противоход F Подача мм/мин мм/зуб RP Плоскость отвода мм S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин SC Безопасное расстояние мм F Подача мм/мин Параметр Описание Единица Обработка Могут быть выбраны следующие технологические обработки: V (черновая обработка) VVV основание (чистовая обработка основания) VVV край (чистовая обработка края) Снятие фаски Z0 Исходная точка в оси инструмента Z мм Z1 о Глубина кармана (абс.) или глубина относительно Z0 (инкр.) - (только для V, VVV основание или VVV край) мм DXY Макс. подача в плоскости мм Макс. подача в плоскости как процент от диаметра фрезы - (только для V и VVV основание) % DZ Макс. подача на глубину - (только для V или VVV край) мм UXY Чистовой припуск Плоскость - (только для V, VVV основание или VVV край) мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 397 Программирование технологических функций (циклы) 8.3 Фрезерование контура 6. Шаги 4 и 5 повторяются до достижения запрограммированной глубины цапфы. 7. Инструмент отводится ускоренным ходом на безопасное расстояние. Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. у Шрез 2. Нажать программную клавишу "Фрезерование контура" и "Цапфа". конт- Открывается окно ввода "Фрезерование цапфы". Цапфа 3. Выбрать режим обработки "Черновая обработка". Параметры программы в G-кодах Параметры программы ShopMill PRG Имя для генерируемой программы T Имя инструмента PL Плоскость обработки D Номер резца
