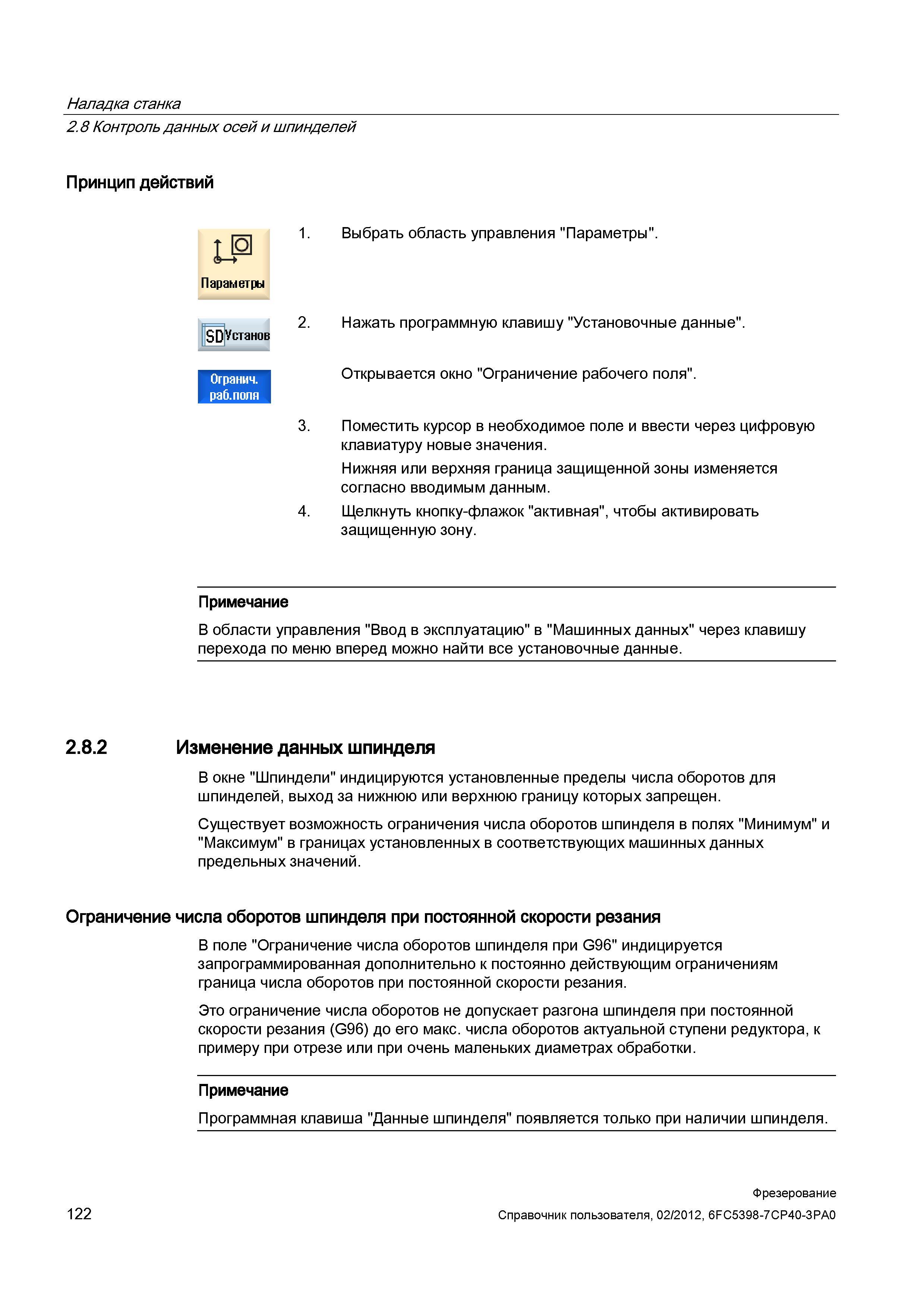

Контроль данных осей и шпинделей Принцип действий Параметры SD Останов 1. Выбрать область управления "Параметры". Нажать программную клавишу "Установочные данные". Открывается окно "Ограничение рабочего поля". Поместить курсор в необходимое поле и ввести через цифровую клавиатуру новые значения. Нижняя или верхняя граница защищенной зоны изменяется согласно вводимым данным. Щелкнуть кнопку-флажок "активная", чтобы активировать защищенную зону. 3 4 Примечание В области управления "Ввод в эксплуатацию" в "Машинных данных" через клавишу перехода по меню вперед можно найти все установочные данные. 2.8.2 Изменение данных шпинделя В окне "Шпиндели" индицируются установленные пределы числа оборотов для шпинделей, выход за нижнюю или верхнюю границу которых запрещен. Существует возможность ограничения числа оборотов шпинделя в полях "Минимум" и "Максимум" в границах установленных в соответствующих машинных данных предельных значений. Ограничение числа оборотов шпинделя при постоянной скорости резания В поле "Ограничение числа оборотов шпинделя при G96" индицируется запрограммированная дополнительно к постоянно действующим ограничениям граница числа оборотов при постоянной скорости резания. Это ограничение числа оборотов не допускает разгона шпинделя при постоянной скорости резания (G96) до его макс. числа оборотов актуальной ступени редуктора, к примеру при отрезе или при очень маленьких диаметрах обработки. Примечание Программная клавиша "Данные шпинделя" появляется только при наличии шпинделя. 122 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.8
