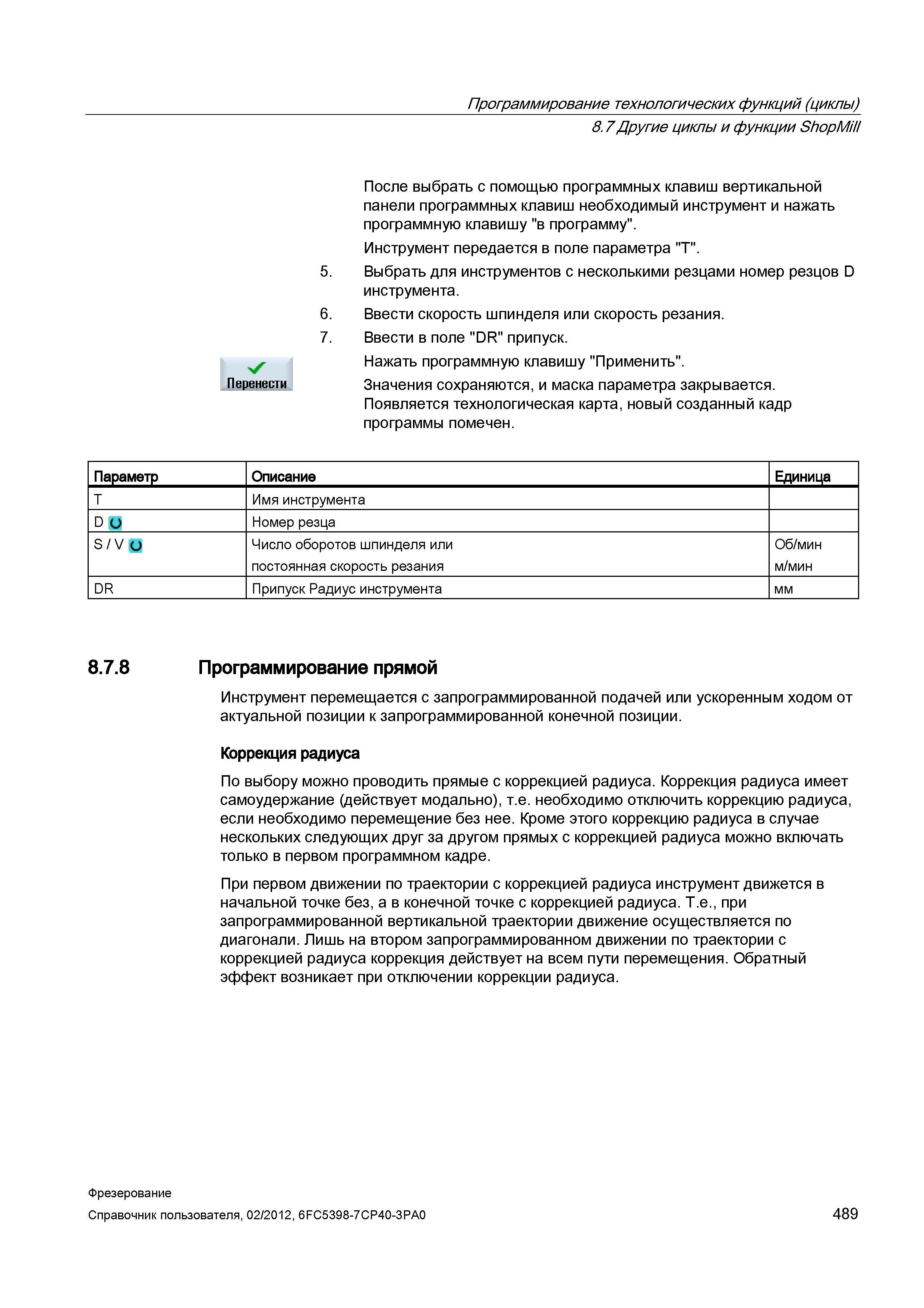

Инструмент передается в поле параметра T Выбрать для инструментов с несколькими резцами номер резцов D инструмента Ввести скорость шпинделя

Инструмент передается в поле параметра "T". Выбрать для инструментов с несколькими резцами номер резцов D инструмента. Ввести скорость шпинделя или скорость резания. Ввести в поле "DR" припуск. Нажать программную клавишу "Применить". Значения сохраняются, и маска параметра закрывается. Появляется технологическая карта, новый созданный кадр программы помечен. 5 Параметр Описание Единица T Имя инструмента D О Номер резца S/V и Число оборотов шпинделя или Об/мин постоянная скорость резания м/мин DR Припуск Радиус инструмента мм 8.7.8 Программирование прямой Инструмент перемещается с запрограммированной подачей или ускоренным ходом от актуальной позиции к запрограммированной конечной позиции. Коррекция радиуса По выбору можно проводить прямые с коррекцией радиуса. Коррекция радиуса имеет самоудержание (действует модально), т.е. необходимо отключить коррекцию радиуса, если необходимо перемещение без нее. Кроме этого коррекцию радиуса в случае нескольких следующих друг за другом прямых с коррекцией радиуса можно включать только в первом программном кадре. При первом движении по траектории с коррекцией радиуса инструмент движется в начальной точке без, а в конечной точке с коррекцией радиуса. Т.е., при запрограммированной вертикальной траектории движение осуществляется по диагонали. Лишь на втором запрограммированном движении по траектории с коррекцией радиуса коррекция действует на всем пути перемещения. Обратный эффект возникает при отключении коррекции радиуса. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 489 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 6. 7. Перенести После выбрать с помощью программных клавиш вертикальной панели программных клавиш необходимый инструмент и нажать программную клавишу "в программу".
