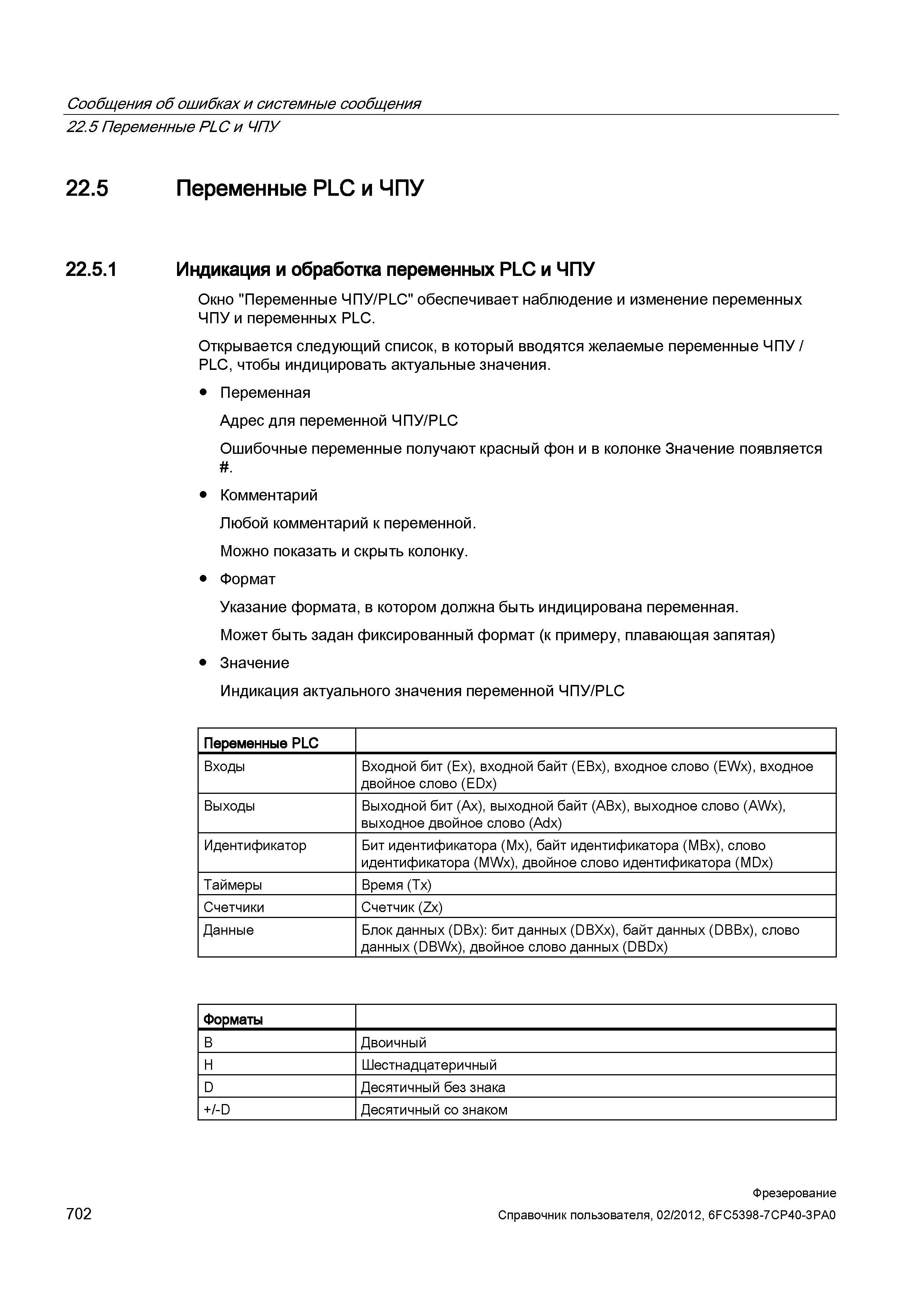

Индикация и обработка переменных PLC и ЧПУ Окно Переменные ЧПУ/PLC обеспечивает наблюдение и изменение переменных ЧПУ и переменных PLC Откры

Индикация и обработка переменных PLC и ЧПУ Окно "Переменные ЧПУ/PLC" обеспечивает наблюдение и изменение переменных ЧПУ и переменных PLC. Открывается следующий список, в который вводятся желаемые переменные ЧПУ / PLC, чтобы индицировать актуальные значения. Переменная Адрес для переменной ЧПУ/PLC Ошибочные переменные получают красный фон и в колонке Значение появляется . Комментарий Любой комментарий к переменной. Можно показать и скрыть колонку. Формат Указание формата, в котором должна быть индицирована переменная. Может быть задан фиксированный формат (к примеру, плавающая запятая) Значение Индикация актуального значения переменной ЧПУ/PLC Переменные PLC Входы Входной бит (Ex), входной байт (EBx), входное слово (EWx), входное двойное слово (EDx) Выходы Выходной бит (Ax), выходной байт (ABx), выходное слово (AWx), выходное двойное слово (Adx) Идентификатор Бит идентификатора (Mx), байт идентификатора (MBx), слово идентификатора (MWx), двойное слово идентификатора (MDx) Таймеры Время (Tx) Счетчики Счетчик (Zx) Данные Блок данных (DBx): бит данных (DBXx), байт данных (DBBx), слово данных (DBWx), двойное слово данных (DBDx) Форматы B Двоичный H Шестнадцатеричный D Десятичный без знака +/-D Десятичный со знаком 702 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Сообщения об ошибках и системные сообщения 22.5 Переменные PLC и ЧПУ 22.5 Переменные PLC и ЧПУ 22.5.1
