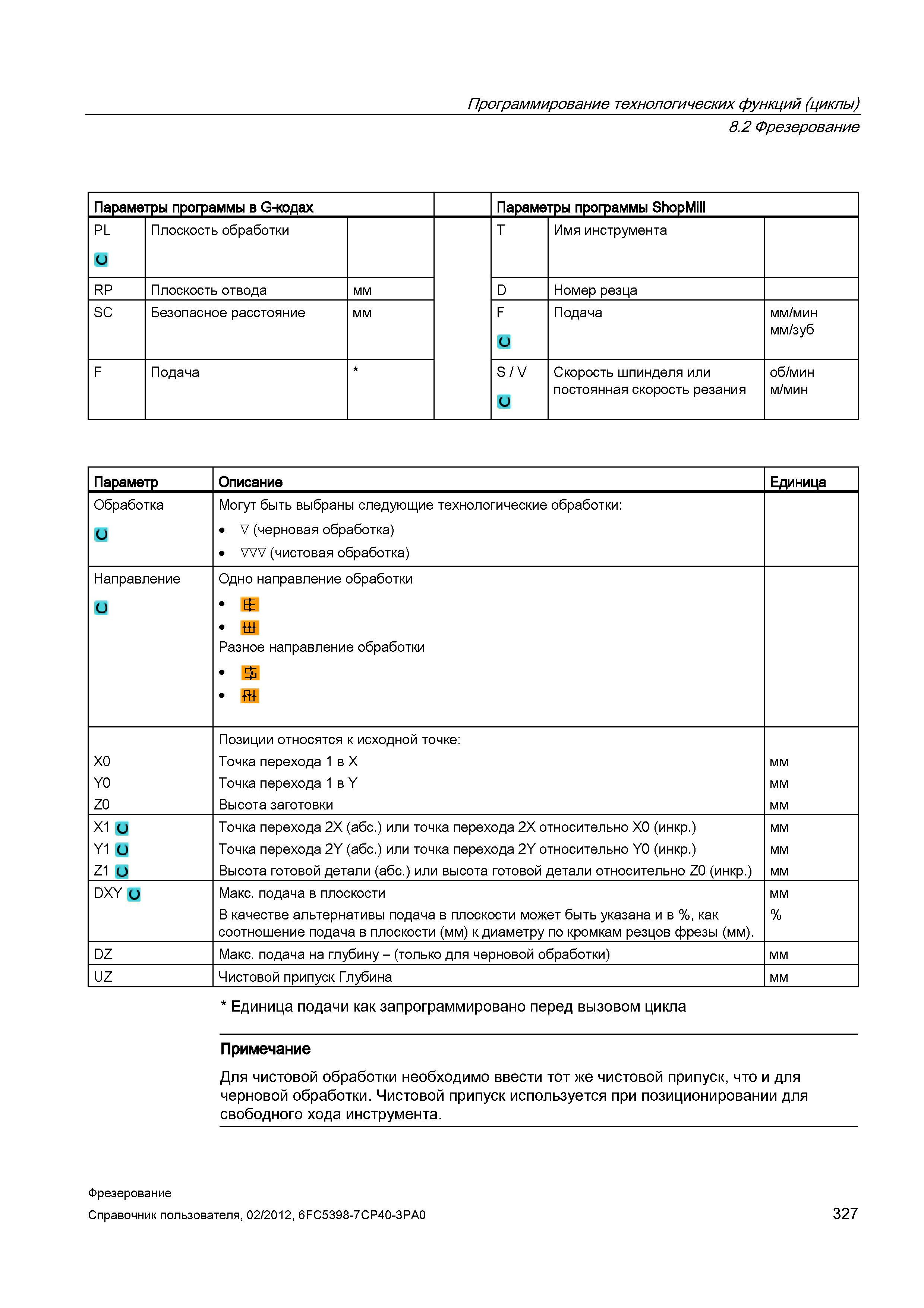

Фрезерование Параметры программы в G-кодах Параметры программы ShopMill PL Плоскость обработки T Имя инструмента RP Плоскость отвода мм D Но

Фрезерование Параметры программы в G-кодах Параметры программы ShopMill PL Плоскость обработки T Имя инструмента RP Плоскость отвода мм D Номер резца SC Безопасное расстояние мм F Подача мм/мин мм/зуб F Подача S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин Параметр Описание Единица Обработка Могут быть выбраны следующие технологические обработки: V (черновая обработка) VVV (чистовая обработка) Направление Одно направление обработки Разное направление обработки W X0 Y0 Z0 Позиции относятся к исходной точке: Точка перехода 1 в X Точка перехода 1 в Y Высота заготовки мм С С С Точка перехода 2X (абс.) или точка перехода 2X относительно X0 (инкр.) Точка перехода 2Y (абс.) или точка перехода 2Y относительно Y0 (инкр.) Высота готовой детали (абс.) или высота готовой детали относительно Z0 (инкр.) мм DXY О Макс. подача в плоскости В качестве альтернативы подача в плоскости может быть указана и в %, как соотношение подача в плоскости (мм) к диаметру по кромкам резцов фрезы (мм). мм % DZ Макс. подача на глубину - (только для черновой обработки) мм UZ Чистовой припуск Глубина мм Единица подачи как запрограммировано перед вызовом цикла Примечание Для чистовой обработки необходимо ввести тот же чистовой припуск, что и для черновой обработки. Чистовой припуск используется при позиционировании для свободного хода инструмента. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 327 Программирование технологических функций (циклы) 8.2
