У инструментов с релевантным положением резцов (токарные и шлифовальные инструменты, типы инструмента 400) нормирование знака —>

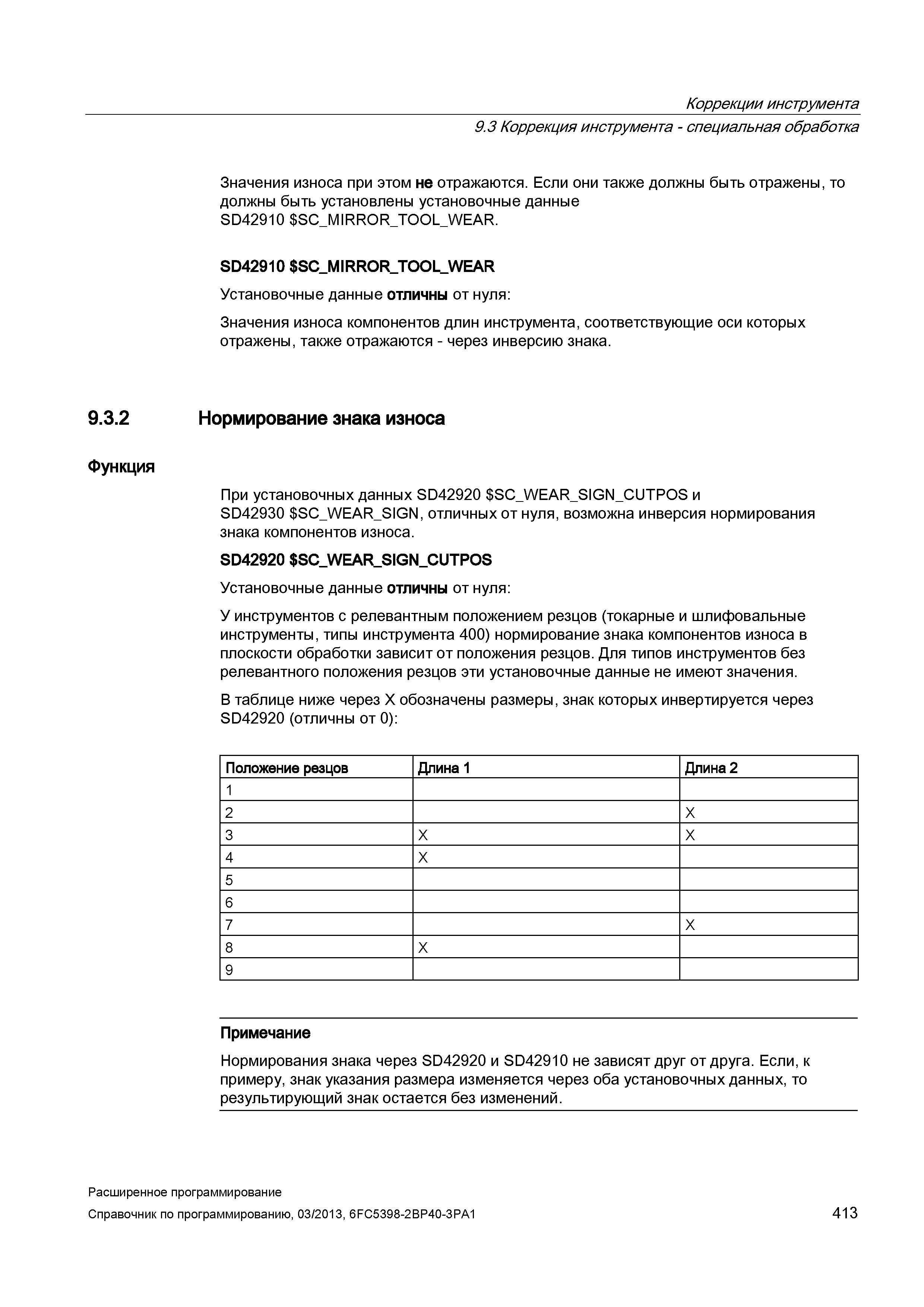

У инструментов с релевантным положением резцов (токарные и шлифовальные инструменты, типы инструмента 400) нормирование знака —> _ компонентов износа в плоскости обработки зависит от положения резцов. Для типов инструментов без релевантного положения резцов эти установочные данные не имеют значения. В таблице ниже через Х обозначены размеры, знак которых инвертируется через SD42920 (отличны от 0): Положение резцов Длина 1 Длина 2 1 2 X 3 X X 4 X 5 6 7 X 8 X 9 Примечание Нормирования знака через SD42920 и SD42910 не зависят друг от друга. Если, к примеру, знак указания размера изменяется через оба установочных данных, то результирующий знак остается без изменений. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 413 9.3.2 Функция Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка Значения износа при этом не отражаются. Если они также должны быть отражены, то должны быть установлены установочные данные SD42910 SC_MIRROR_TOOL_WEAR. SD42910 SC_MIRROR_TOOL_WEAR Установочные данные отличны от нуля: Значения износа компонентов длин инструмента, соответствующие оси которых отражены, также отражаются - через инверсию знака. Нормирование знака износа При установочных данных SD42920 SC_WEAR_SIGN_CUTPOS и SD42930 SC_WEAR_SIGN, отличных от нуля, возможна инверсия нормирования знака компонентов износа. SD42920 SC_WEAR_SIGN_CUTPOS Установочные данные отличны от нуля:
