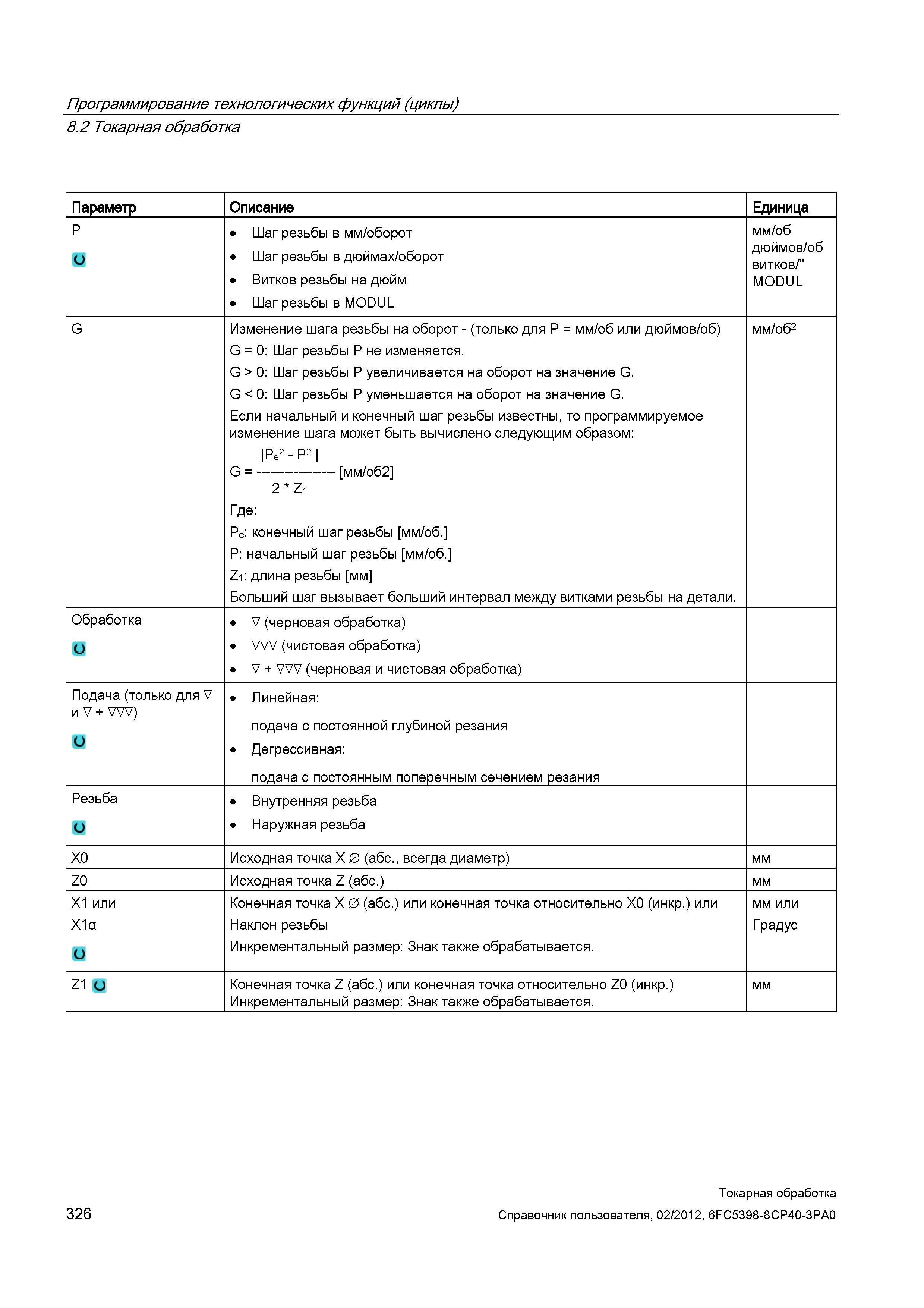

Токарная обработка Параметр Описание Единица P Шаг резьбы в мм/оборот Шаг резьбы в дюймах/оборот Витков резьбы на дюйм Шаг резьбы в MODUL мм/об дюймов/об витков/" MODUL G Изменение шага резьбы на оборот - (только для P = мм/об или дюймов/об) G = 0: Шаг резьбы Р не изменяется. G > 0: Шаг резьбы Р увеличивается на оборот на значение G. G < 0: Шаг резьбы Р уменьшается на оборот на значение G. Если начальный и конечный шаг резьбы известны, то программиПрограммирование технологических функций (циклы) 8.2руемое изменение шага может быть вычислено следующим образом: Pe2 - P2 G = мм/об2 2 Z1 Где: Pe: конечный шаг резьбы мм/об. P: начальный шаг резьбы мм/об. Z1: длина резьбы мм Больший шаг вызывает больший интервал между витками резьбы на детали. мм/об2 Обработка V (черновая обработка) (чистовая обработка) V + (черновая и чистовая обработка) Подача (только для V и V + ) Линейная: подача с постоянной глубиной резания Дегрессивная: подача с постоянным поперечным сечением резания Резьба Внутренняя резьба Наружная резьба X0 Исходная точка X 0 (абс., всегда диаметр) мм Z0 Исходная точка Z (абс.) мм X1 или Х1а Конечная точка X 0 (абс.) или конечная точка относительно X0 (инкр.) или Наклон резьбы Инкрементальный размер: Знак также обрабатывается. мм или Градус Z1 и Конечная точка Z (абс.) или конечная точка относительно Z0 (инкр.) Инкрементальный размер: Знак также обрабатывается. мм 326 Токарная обработка Справочник пользователя,
