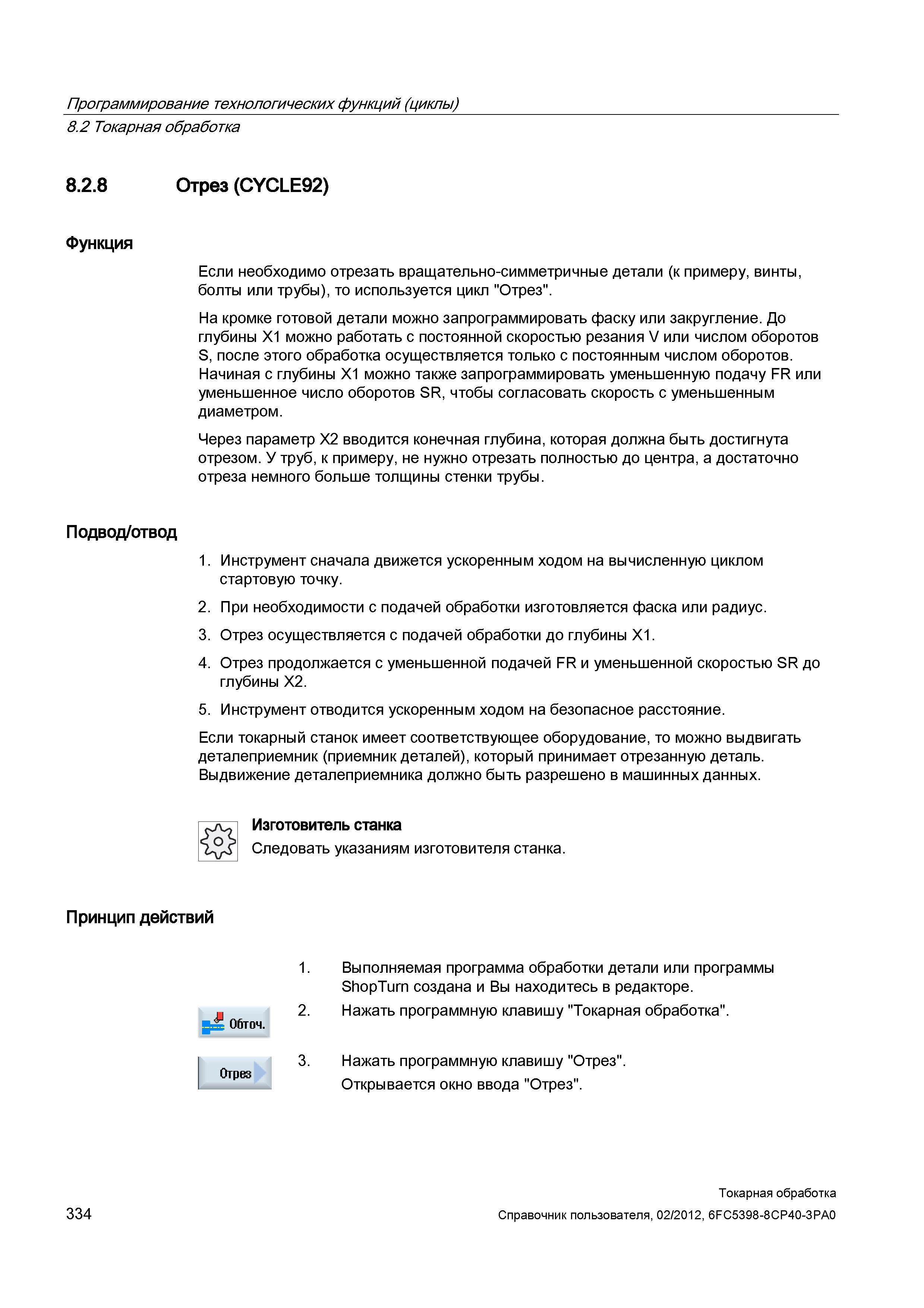

Токарная обработка Отрез (CYCLE92) Функция Если необходимо отрезать вращательно-симметричные детали (к примеру, винты, болты или трубы), то используется цикл "Отрез". На кромке готовой детали можно запрограммировать фаску или закругление. До глубины X1 можно работать с постоянной скоростью резания V или числом оборотов S, после этого обработка осуществляется только с постоянным числом оборотов. Начиная с глубины X1 можно также запрограммировать уменьшенную подачу FR или уменьшенное число оборотов SR, чтобы согласовать скорость с уменьшенным диаметром. Через параметр X2 вводится конечная глубина, которая должна быть достигнута отрезом. У труб, к примеру, не нужно отрезать полностью до центра, а достаточно отреза немного больше толщины стенки трубы. Подвод/отвод 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. При необходимости с подачей обработки изготовляется фаска или радиус. 3. Отрез осуществляется с подачей обработки до глубины Х1. 4. Отрез продолжается с уменьшенной подачей FR и уменьшенной скоростью SR до глубины X2. 5. Инструмент отводится ускоренным ходом на безопасное расстояние. Если токарный станок имеет соответствующее оборудование, то можно выдвигать деталеприемник (приемник деталей), который принимает отрезанную деталь. Выдвижение деталеприемника должно быть разрешено в машинных данных. Изготовитель станка Следовать указаниям изготовителя станка. Принцип действий 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. и 2. Нажать программную клавишу "Токарная обработка". Обточ. 3. Нажать программную клавишу "Отрез". Открывается окно ввода "Отрез". Отрез 334 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.2
