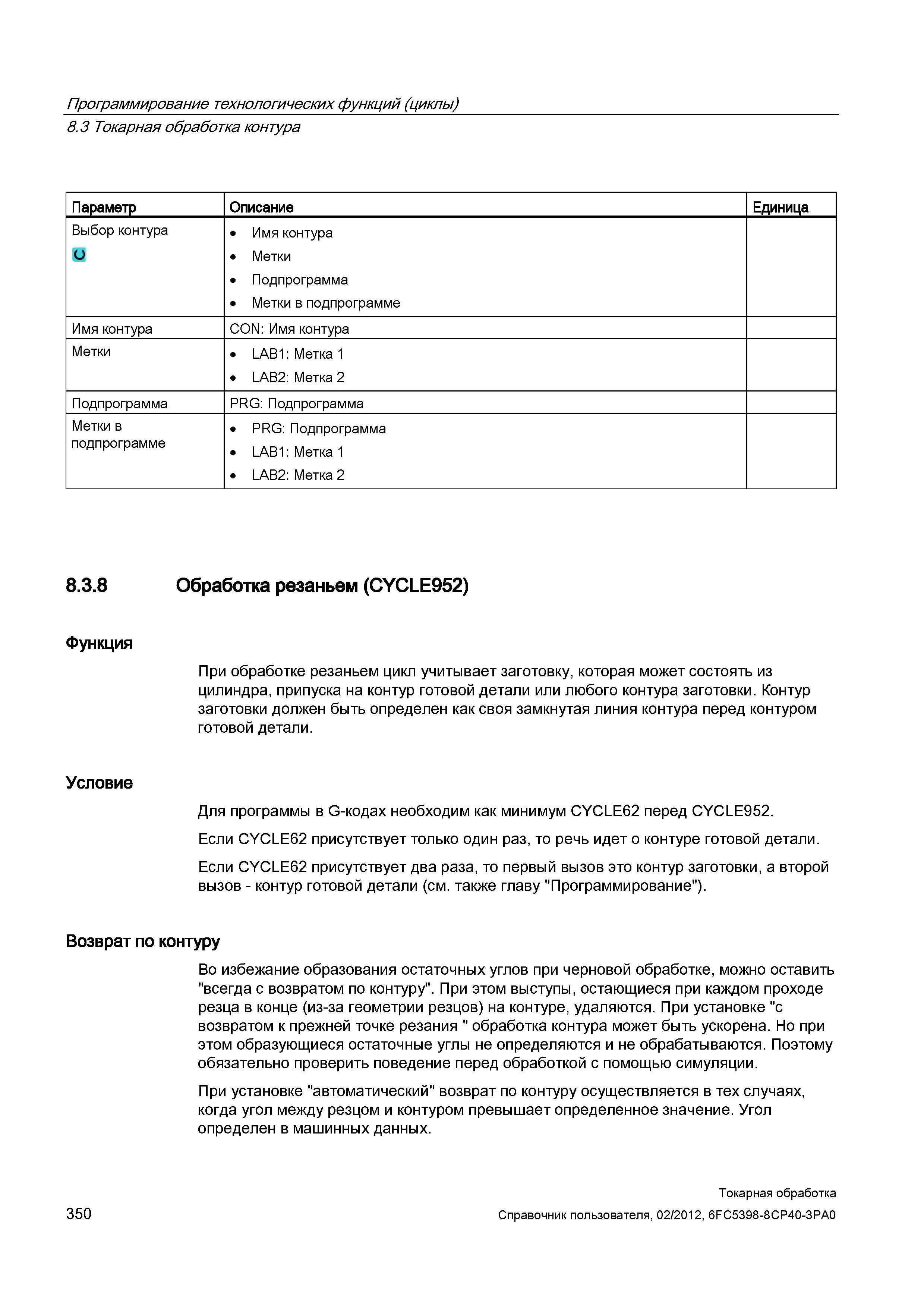

Токарная обработка контура Параметр Описание Единица Выбор контура Имя контура Метки Подпрограмма Метки в подпрограмме Имя контура CON: Имя контура Метки LAB1: Метка 1 LAB2: Метка 2 Подпрограмма PRG: Подпрограмма Метки в PRG: Подпрограмма подпрограмме LAB1: Метка 1 LAB2: Метка 2 8.3.8 Обработка резаньем (CYCLE952) Функция При обработке резаньем цикл учитывает заготовку, которая может состоять из цилиндра, припуска на контур готовой детали или любого контура заготовки. Контур заготовки должен быть определен как своя замкнутая линия контура перед контуром готовой детали. Условие Для программы в G-кодах необходим как минимум CYCLE62 перед CYCLE952. Если CYCLE62 присутствует только один раз, то речь идет о контуре готовой детали. Если CYCLE62 присутствует два раза, то первый вызов это контур заготовки, а второй вызов - контур готовой детали (см. также главу "Программирование"). Возврат по контуру Во избежание образования остаточных углов при черновой обработке, можно оставить "всегда с возвратом по контуру". При этом выступы, остающиеся при каждом проходе резца в конце (из-за геометрии резцов) на контуре, удаляются. При установке "с возвратом к прежней точке резания обработка контура может быть ускорена. Но при этом образующиеся остаточные углы не определяются и не обрабатываются. Поэтому обязательно проверить поведение перед обработкой с помощью симуляции. При установке "автоматический" возврат по контуру осуществляется в тех случаях, когда угол между резцом и контуром превышает определенное значение. Угол определен в машинных данных. 350 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.3
