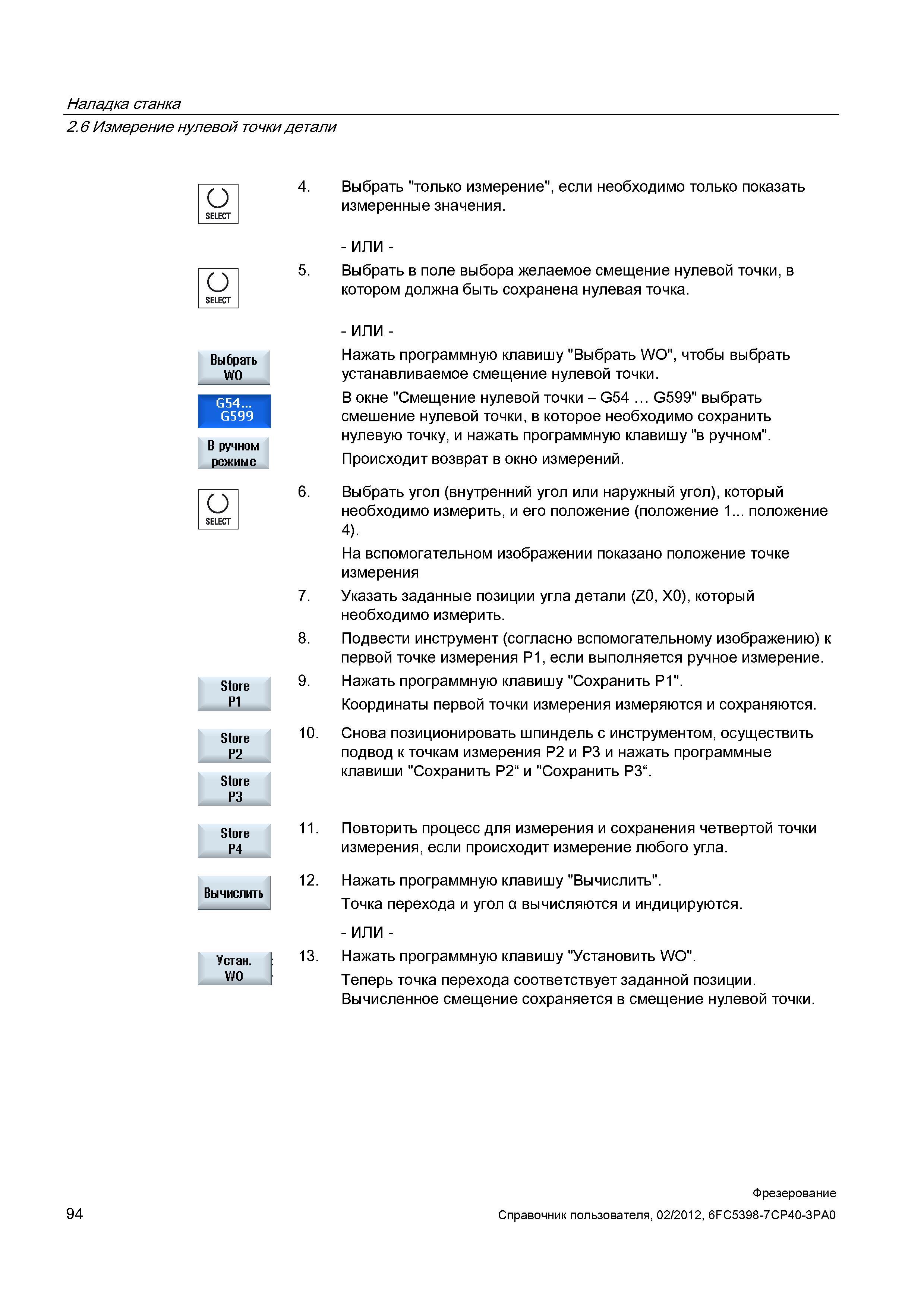

Выбрать угол (внутренний угол или наружный угол), который необходимо измерить, и его положение (положение 1 положение 4). На вспомогательном изображении показано положение точке измерения 7. Указать заданные позиции угла детали (Z0, X0), который необходимо измерить. 8. Подвести инструмент (согласно вспомогательному изображению) к первой точке измерения P1, если выполняется ручное измерение. 9. Нажать программную клавишу "Сохранить P1". Координаты первой точки измерения измеряются и сохраняются. 10. Снова позиционировать шпиндель с инструментом, осуществить подвод к точкам измерения P2 и P3 и нажать программные клавиши "Сохранить P2“ и "Сохранить P3“. 11. Повторить процесс для измерения и сохранения четвертой точки измерения, если происходит измерение любого угла. 12. Нажать программную клавишу "Вычислить". Точка перехода и угол а вычисляются и индицируются. 13. Нажать программную клавишу "Установить WO". Теперь точка перехода соответствует заданной позиции. Вычисленное смещение сохраняется в смещение нулевой точки. 94 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали О Выбрать "только измерение", если необходимо только показать измеренные значения. О Выбрать в поле выбора желаемое смещение нулевой точки, в котором должна быть сохранена нулевая точка. Выбрать W0 В ручном режиме О Store Р1 Store Р2 Store РЗ Store Р4 Устан. W0 Нажать программную клавишу "Выбрать WO", чтобы выбрать устанавливаемое смещение нулевой точки. В окне "Смещение нулевой точки - G54 G599" выбрать смешение нулевой точки, в которое необходимо сохранить нулевую точку, и нажать программную клавишу "в ручном". Происходит возврат в окно измерений. 6.
