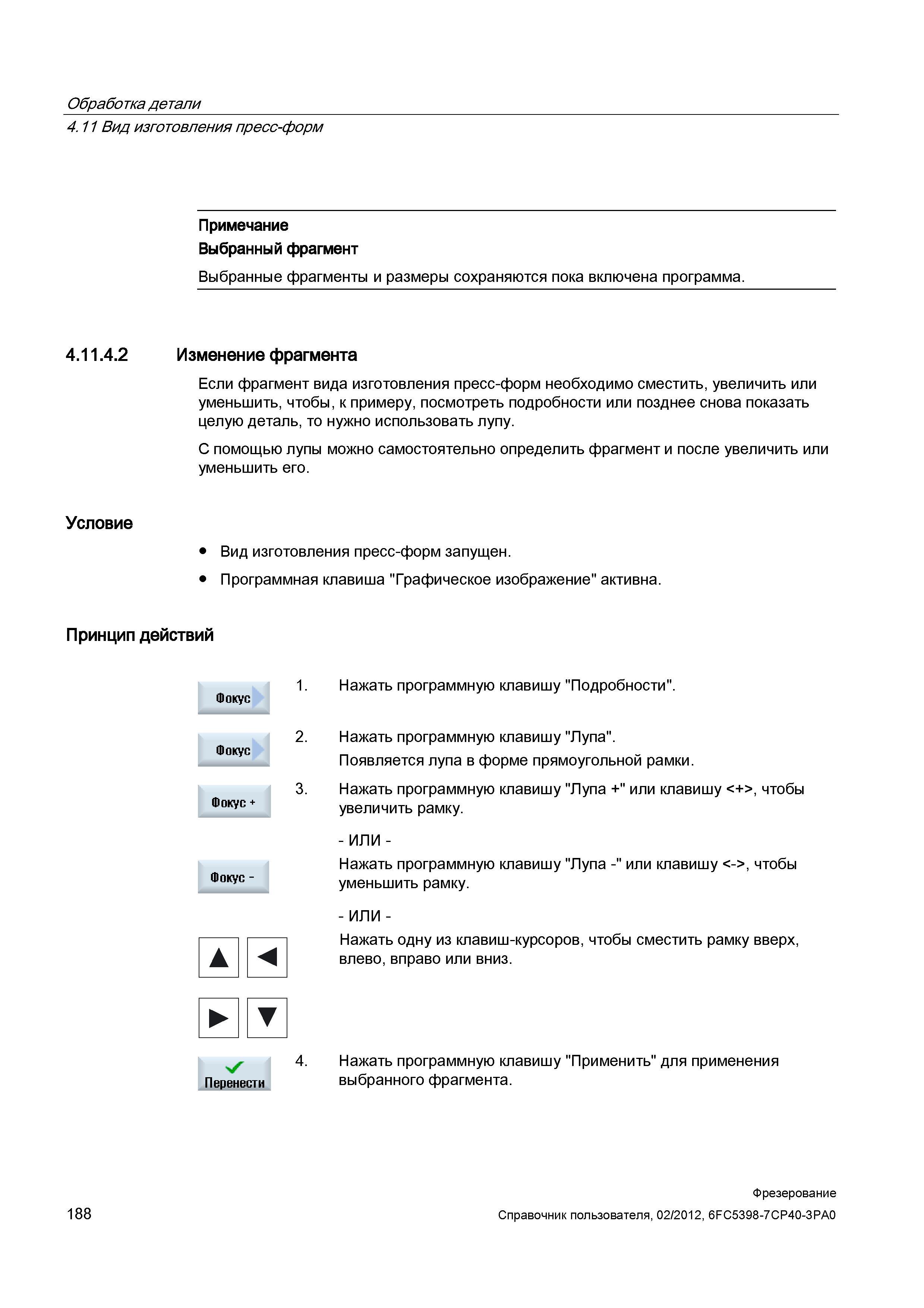

Выбранные фрагменты и размеры сохраняются пока включена программа. 4.11.4.2 Изменение фрагмента Если фрагмент вида изготовления пресс-форм необходимо сместить, увеличить или уменьшить, чтобы, к примеру, посмотреть подробности или позднее снова показать целую деталь, то нужно использовать лупу. С помощью лупы можно самостоятельно определить фрагмент и после увеличить или уменьшить его. Условие Вид изготовления пресс-форм запущен. Программная клавиша "Графическое изображение" активна. Принцип действий Фокус Фокус Фокус + 1. Нажать программную клавишу "Подробности". 2. Нажать программную клавишу "Лупа". Появляется лупа в форме прямоугольной рамки. 3. Нажать программную клавишу "Лупа +" или клавишу <+>, чтобы увеличить рамку. Нажать программную клавишу "Лупа -" или клавишу <->, чтобы уменьшить рамку. Нажать одну из клавиш-курсоров, чтобы сместить рамку вверх, влево,вправо или вниз. Перенести 4. Нажать программную клавишу "Применить" для применения выбранного фрагмента. 188 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Обработка детали 4.11 Вид изготовления пресс-форм Примечание Выбранный фрагмент
