Указать заданные позиции (X0/Y0) центра кармана или центра отверстия 7 Подвести инструмент к первой/следующей точке измерения, если выполняе

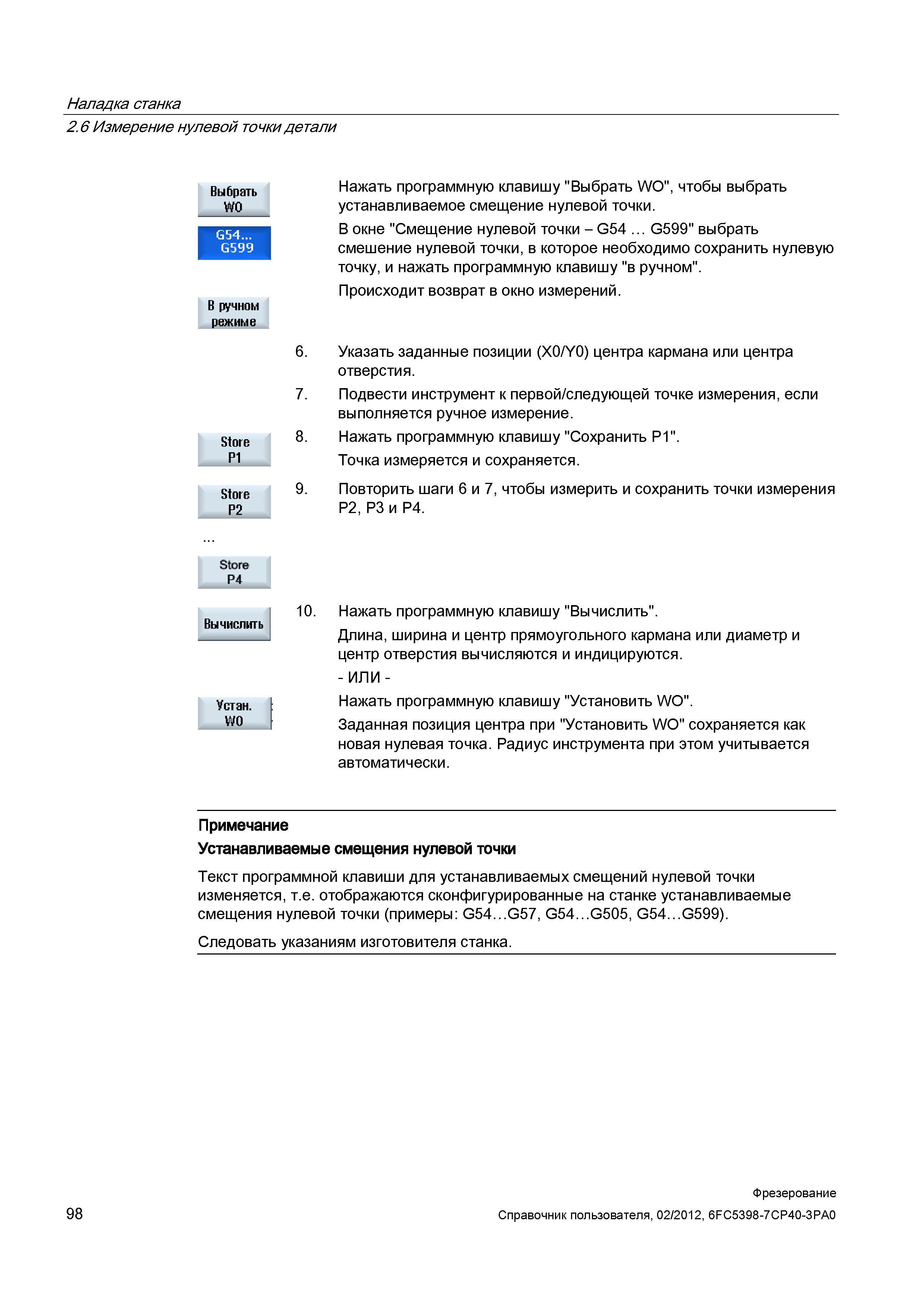

Указать заданные позиции (X0/Y0) центра кармана или центра отверстия. 7. Подвести инструмент к первой/следующей точке измерения, если выполняется ручное измерение. 8. Нажать программную клавишу "Сохранить P1". Точка измеряется и сохраняется. 9. Повторить шаги 6 и 7, чтобы измерить и сохранить точки измерения P2, P3 и Р4. Stone Р4 Устан. W0 10. Нажать программную клавишу "Вычислить". Длина, ширина и центр прямоугольного кармана или диаметр и центр отверстия вычисляются и индицируются. Нажать программную клавишу "Установить WO". Заданная позиция центра при "Установить WO" сохраняется как новая нулевая точка. Радиус инструмента при этом учитывается автоматически. Примечание Устанавливаемые смещения нулевой точки Текст программной клавиши для устанавливаемых смещений нулевой точки изменяется, т.е. отображаются сконфигурированные на станке устанавливаемые смещения нулевой точки (примеры: G54 G57, G54 G505, G54 G599). Следовать указаниям изготовителя станка. 98 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали Выбрать W0 В ручном режиме Store Р1 Store Р2 Нажать программную клавишу "Выбрать WO", чтобы выбрать устанавливаемое смещение нулевой точки. В окне "Смещение нулевой точки - G54 G599" выбрать смешение нулевой точки, в которое необходимо сохранить нулевую точку, и нажать программную клавишу "в ручном". Происходит возврат в окно измерений. 6.
