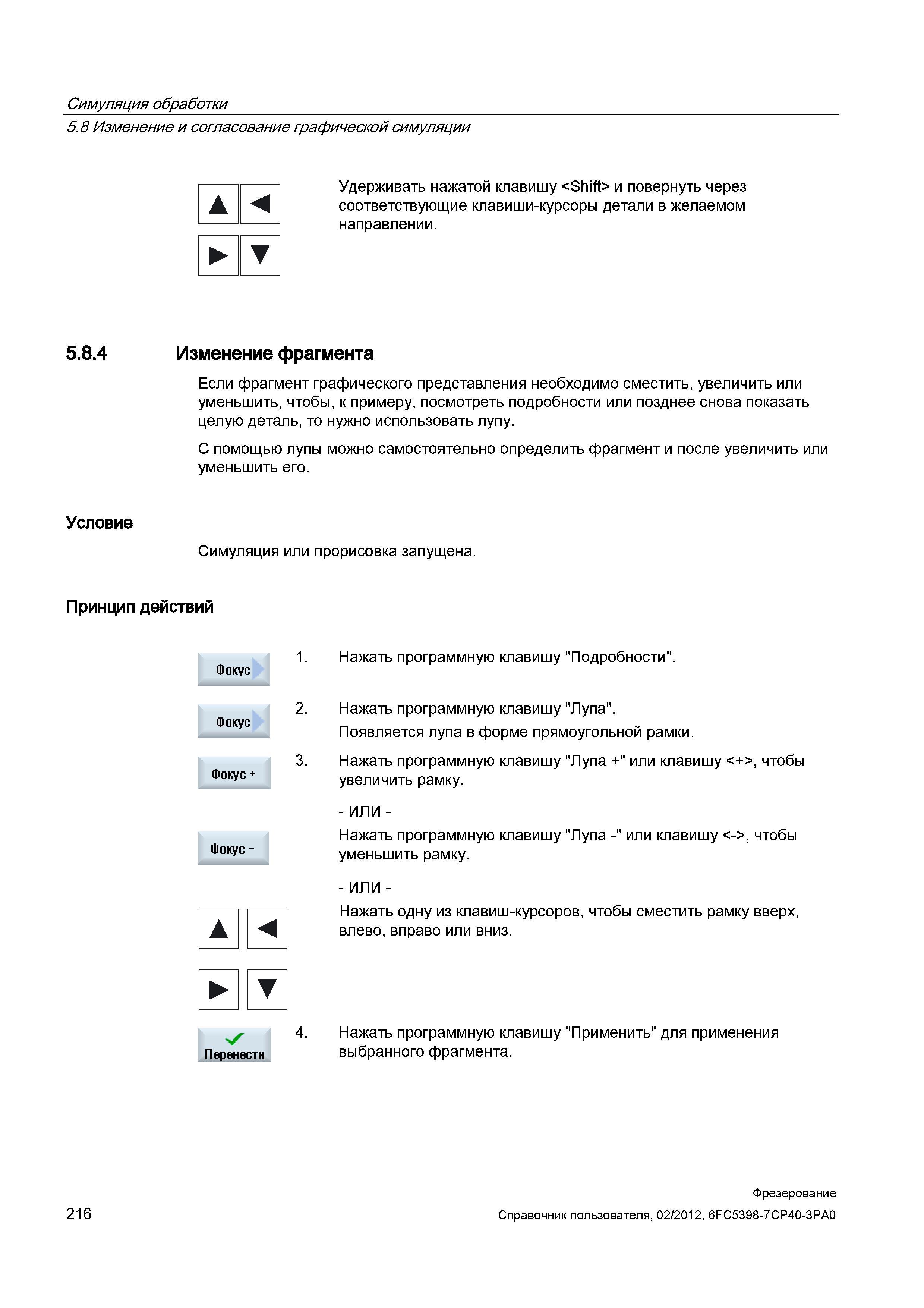

Симуляция обработки Изменение и согласование графической симуляции Удерживать нажатой клавишу и повернуть через соответствующие клавиши-курсоры детали в желаемом направлении. 5.8.4 Изменение фрагмента Если фрагмент графического представления необходимо сместить, увеличить или уменьшить, чтобы, к примеру, посмотреть подробности или позднее снова показать целую деталь, то нужно использовать лупу. С помощью лупы можно самостоятельно определить фрагмент и после увеличить или уменьшить его. Условие Симуляция или прорисовка запущена. Принцип действий Фокус Фокус Фокус + 1. Нажать программную клавишу "Подробности". 2. Нажать программную клавишу "Лупа". Появляется лупа в форме прямоугольной рамки. 3. Нажать программную клавишу "Лупа +" или клавишу <+>, чтобы увеличить рамку. Нажать программную клавишу "Лупа -" или клавишу <->, чтобы уменьшить рамку. Нажать одну из клавиш-курсоров, чтобы сместить рамку вверх, влево,вправо или вниз. Перенести 4. Нажать программную клавишу "Применить" для применения выбранного фрагмента. 216 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
