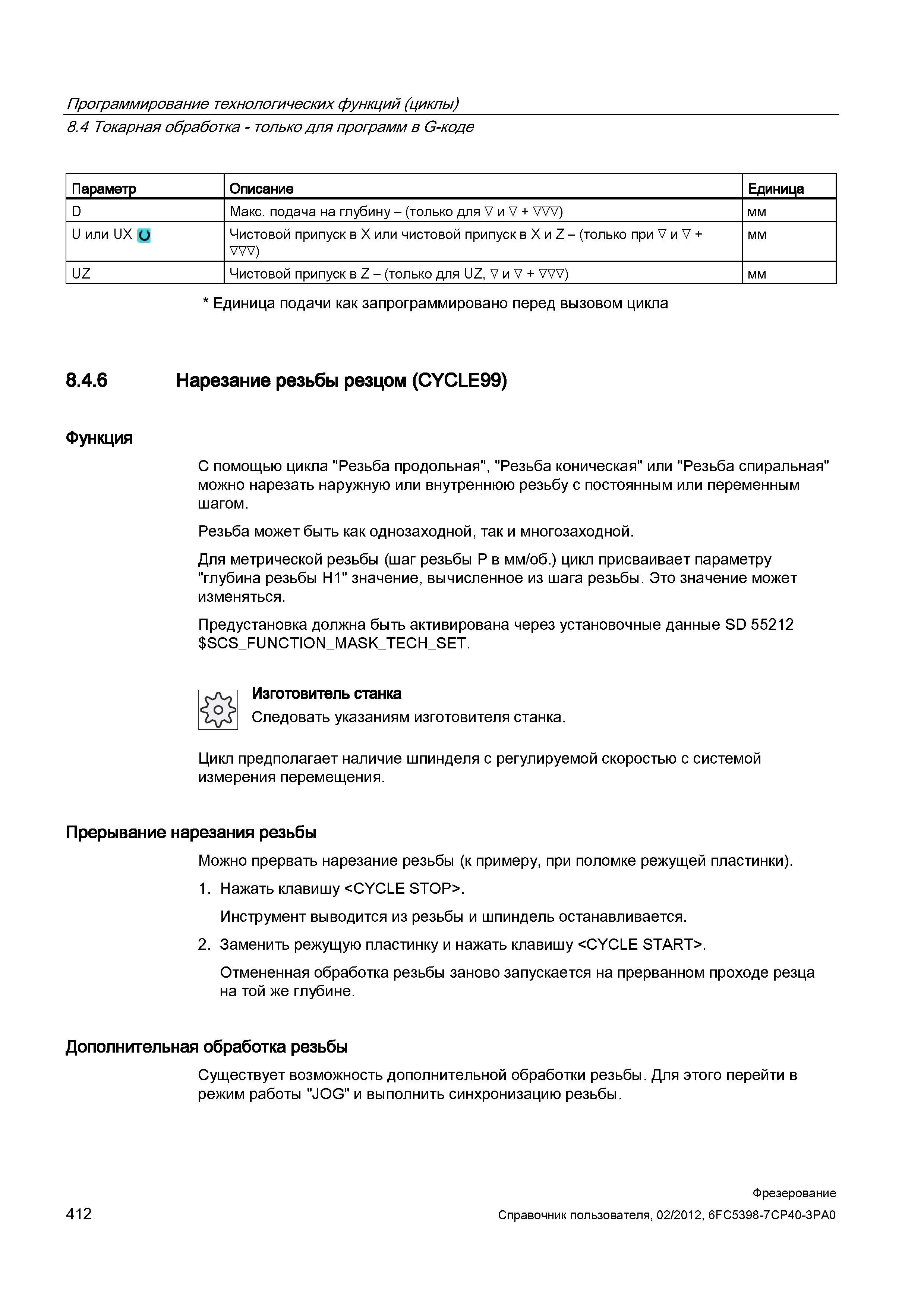

С помощью цикла Резьба продольная, Резьба коническая или Резьба спиральная можно нарезать наружную или внутреннюю резьбу _ с постоянным или переменным шагом. Резьба может быть как однозаходной, так и многозаходной. Для метрической резьбы (шаг резьбы P в мм/об.) цикл присваивает параметру "глубина резьбы H1" значение, вычисленное из шага резьбы. Это значение может изменяться. Предустановка должна быть активирована через установочные данные SD 55212 SCS_FUNCTION_MASK_TECH_SET. Изготовитель станка Следовать указаниям изготовителя станка. Цикл предполагает наличие шпинделя с регулируемой скоростью с системой измерения перемещения. Прерывание нарезания резьбы Можно прервать нарезание резьбы (к примеру, при поломке режущей пластинки). 1. Нажать клавишу . Инструмент выводится из резьбы и шпиндель останавливается. 2. Заменить режущую пластинку и нажать клавишу . Отмененная обработка резьбы заново запускается на прерванном проходе резца на той же глубине. Дополнительная обработка резьбы Существует возможность дополнительной обработки резьбы. Для этого перейти в режим работы "JOG" и выполнить синхронизацию резьбы. 412 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметр Описание Единица D Макс. подача на глубину - (только для V и V + VVV) мм U или UX О Чистовой припуск в X или чистовой припуск в X и Z - (только при V и V + VVV) мм UZ Чистовой припуск в Z - (только для UZ, V и V + VVV) мм Единица подачи как запрограммировано перед вызовом цикла 8.4.6 Нарезание резьбы резцом (CYCLE99) Функция
