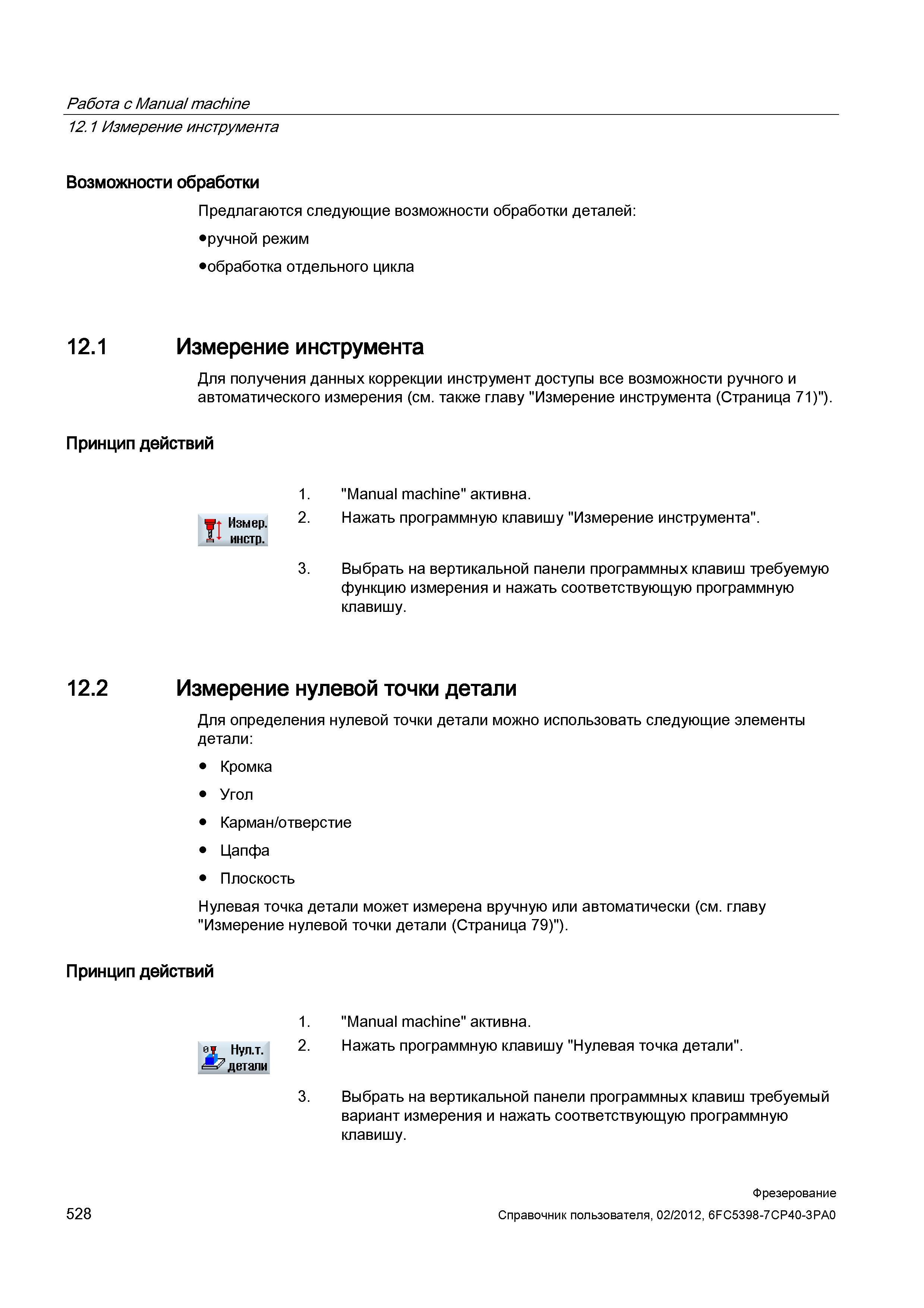

Работа с Manual machine 12.1 Измерение инструмента Возможности обработки Предлагаются следующие возможности обработки деталей: ручной режим обработка отдельного цикла 12.1 Измерение инструмента Для получения данных коррекции инструмент доступы все возможности ручного и автоматического измерения (см. также главу "Измерение инструмента (Страница 71)"). Принцип действий 71 Измер. инстр. 1. "Manual machine" активна. 2. Нажать программную клавишу "Измерение инструмента". 3. Выбрать на вертикальной панели программных клавиш требуемую функцию измерения и нажать соответствующую программную клавишу. 12.2 Измерение нулевой точки детали Для определения нулевой точки детали можно использовать следующие элементы детали: Кромка Угол Карман/отверстие Цапфа Плоскость Нулевая точка детали может измерена вручную или автоматически (см. главу "Измерение нулевой точки детали (Страница 79)"). Принцип действий 0 Нул.т. детали 1. "Manual machine" активна. 2. Нажать программную клавишу "Нулевая точка детали". 3. Выбрать на вертикальной панели программных клавиш требуемый вариант измерения и нажать соответствующую программную клавишу. 528 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
