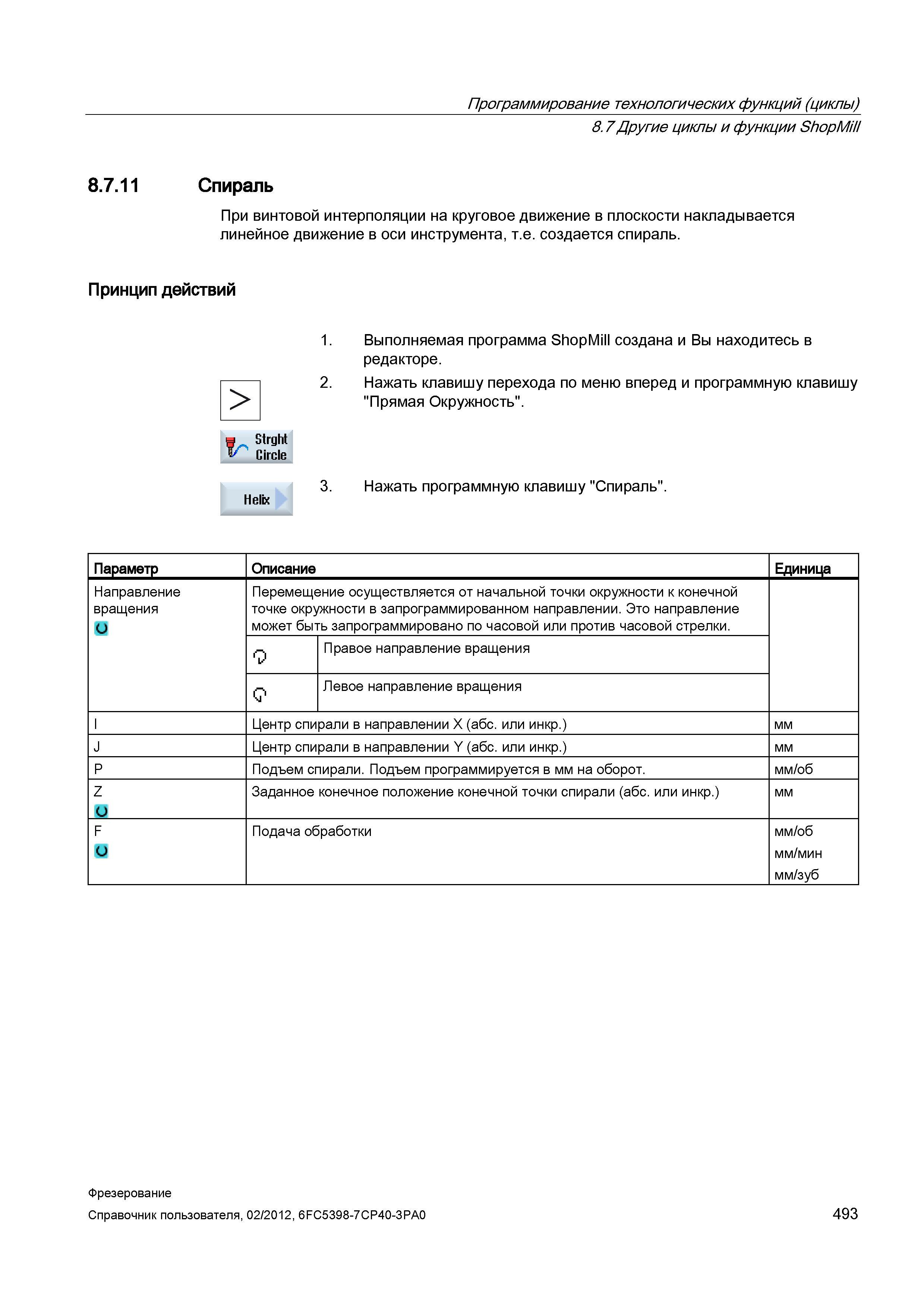

При винтовой интерполяции на круговое движение в плоскости накладывается линейное движение в оси инструмента, т.е. создается спираль. Принцип действий > 1. Выполняемая программа ShopMill создана и Вы находитесь в редакторе. 2. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Нажать программную клавишу "Спираль". Параметр Описание Единица Направление вращения Перемещение осуществляется от начальной точки окружности к конечной точке окружности в запрограммированном направлении. Это направление может быть запрограммировано по часовой или против часовой стрелки. О Правое направление вращения Q Левое направление вращения I Центр спирали в направлении Х (абс. или инкр.) мм J Центр спирали в направлении Y (абс. или инкр.) мм P Подъем спирали. Подъем программируется в мм на оборот. мм/об Z и Заданное конечное положение конечной точки спирали (абс. или инкр.) мм F Подача обработки мм/об мм/мин мм/зуб Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 493 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7.11 Спираль
