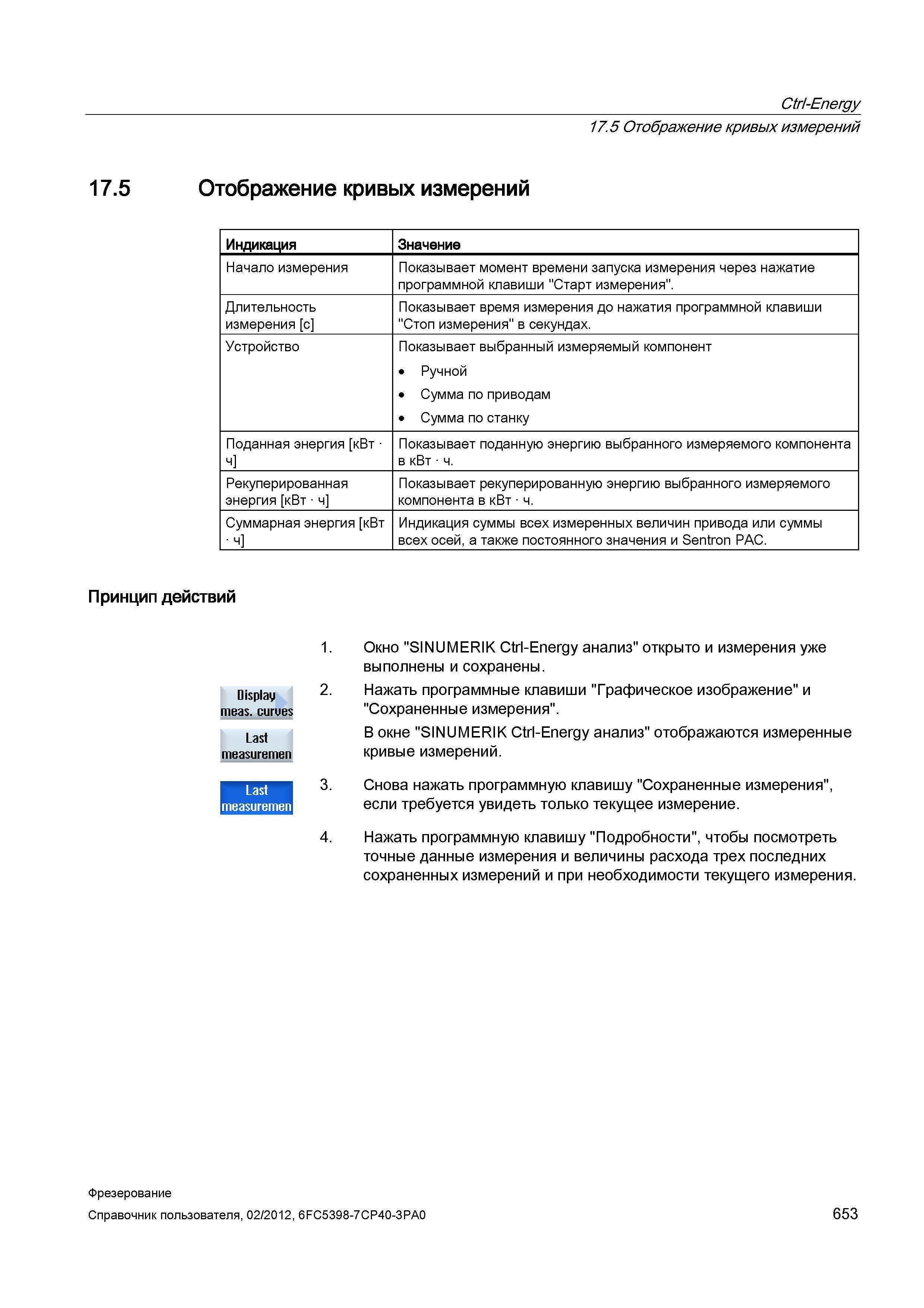

Отображение кривых измерений Индикация Значение Начало измерения Показывает момент времени запуска измерения через нажатие программной клавиши "Старт измерения". Длительность измерения с Показывает время измерения до нажатия программной клавиши "Стоп измерения" в секундах. Устройство Показывает выбранный измеряемый компонент Ручной Сумма по приводам Сумма по станку Поданная энергия кВт Показывает поданную энергию выбранного измеряемого компонента в кВт ч. Рекуперированная энергия кВт Показывает рекуперированную энергию выбранного измеряемого компонента в кВт ч. Суммарная энергия кВт Индикация суммы всех измеренных величин привода или суммы всех осей, а также постоянного значения и Sentron PAC. Принцип действий Окно "SINUMERIK Ctrl-Energy анализ" открыто и измерения уже выполнены и сохранены. Нажать программные клавиши "Графическое изображение" и "Сохраненные измерения". В окне "SINUMERIK Ctrl-Energy анализ" отображаются измеренные кривые измерений. Снова нажать программную клавишу "Сохраненные измерения", если требуется увидеть только текущее измерение. Нажать программную клавишу "Подробности", чтобы посмотреть точные данные измерения и величины расхода трех последних сохраненных измерений и при необходимости текущего измерения. Display meas. curues measuremen measuremen 1 4 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 653 Ctrl-Energy 17.5 Отображение кривых измерений 17.5
