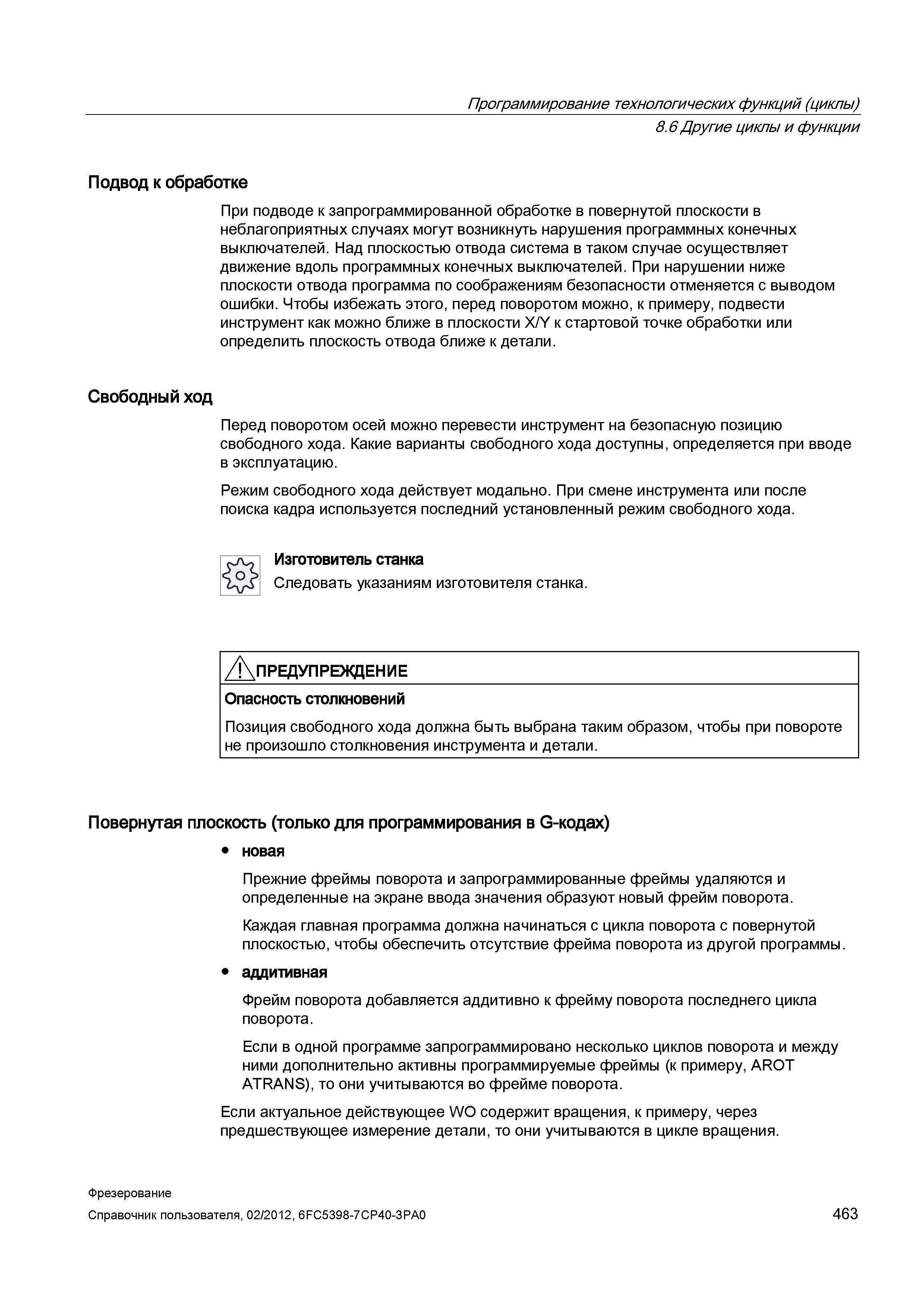

Над плоскостью отвода система в таком случае осуществляет движение вдоль программных конечных выключателей. При нарушении ниже плоскости отвода программа по соображениям безопасности отменяется с выводом ошибки. Чтобы избежать этого, перед поворотом можно, к примеру, подвести инструмент как можно ближе в плоскости X/Y к стартовой точке обработки или определить плоскость отвода ближе к детали. Свободный ход Перед поворотом осей можно перевести инструмент на безопасную позицию свободного хода. Какие варианты свободного хода доступны, определяется при вводе в эксплуатацию. Режим свободного хода действует модально. При смене инструмента или после поиска кадра используется последний установленный режим свободного хода. Изготовитель станка Следовать указаниям изготовителя станка. А\ ПРЕДУПРЕЖДЕНИЕ Опасность столкновений Позиция свободного хода должна быть выбрана таким образом, чтобы при повороте не произошло столкновения инструмента и детали. Повернутая плоскость (только для программирования в G-кодах) новая Прежние фреймы поворота и запрограммированные фреймы удаляются и определенные на экране ввода значения образуют новый фрейм поворота. Каждая главная программа должна начинаться с цикла поворота с повернутой плоскостью, чтобы обеспечить отсутствие фрейма поворота из другой программы. аддитивная Фрейм поворота добавляется аддитивно к фрейму поворота последнего цикла поворота. Если в одной программе запрограммировано несколько циклов поворота и между ними дополнительно активны программируемые фреймы (к примеру, AROT ATRANS), то они учитываются во фрейме поворота. Если актуальное действующее WO содержит вращения, к примеру, через предшествующее измерение детали, то они учитываются в цикле вращения. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 463 Программирование технологических функций (циклы) 8.6 Другие циклы и функции Подвод к обработке При подводе к запрограммированной обработке в повернутой плоскости в неблагоприятных случаях могут возникнуть нарушения программных конечных выключателей.
