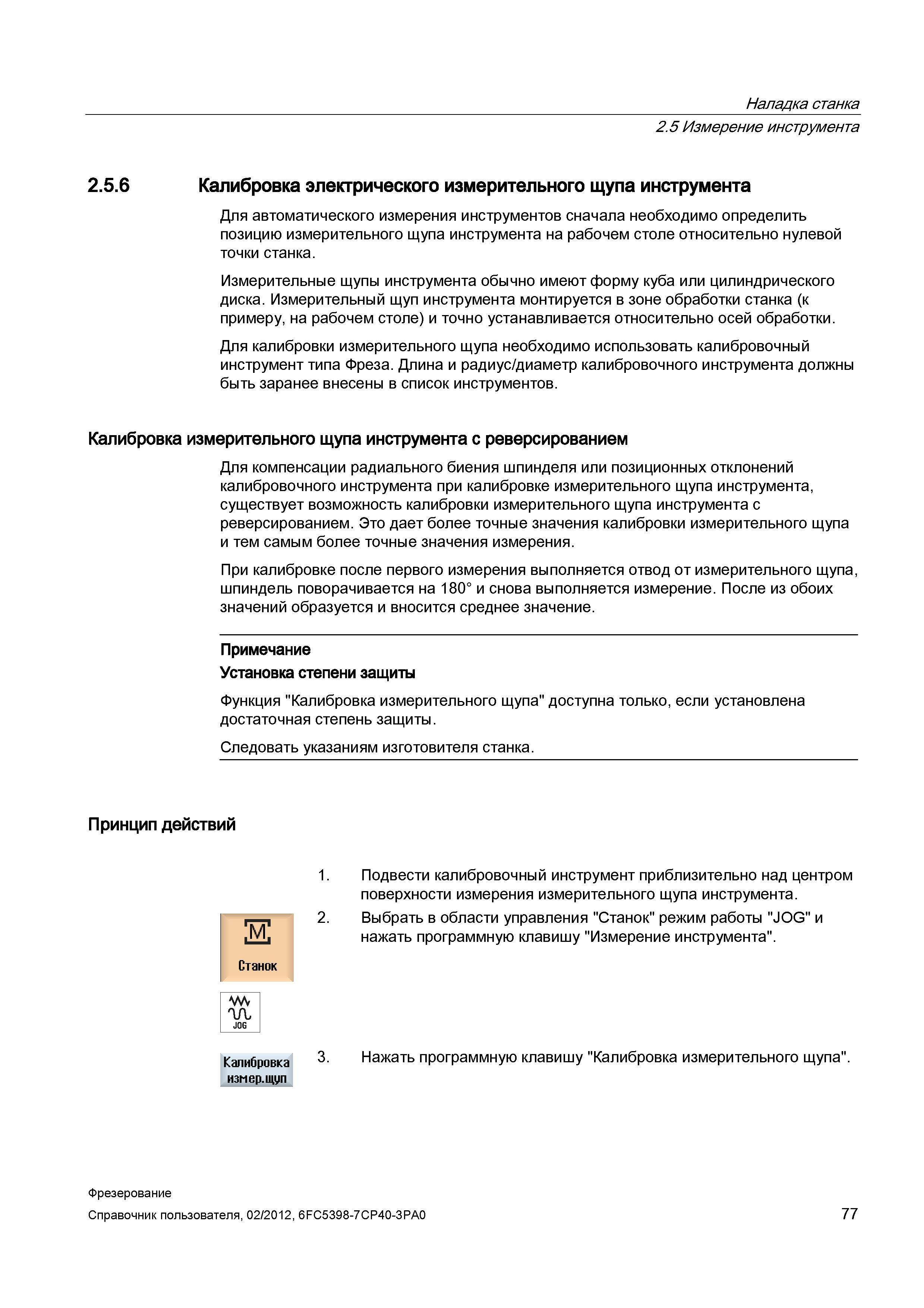

Измерение инструмента 2.5.6 Калибровка электрического измерительного щупа инструмента Для автоматического измерения инструментов сначала необходимо определить позицию измерительного щупа инструмента на рабочем столе относительно нулевой точки станка. Измерительные щупы инструмента обычно имеют форму куба или цилиндрического диска. Измерительный щуп инструмента монтируется в зоне обработки станка (к примеру, на рабочем столе) и точно устанавливается относительно осей обработки. Для калибровки измерительного щупа необходимо использовать калибровочный инструмент типа Фреза. Длина и радиус/диаметр калибровочного инструмента должны быть заранее внесены в список инструментов. Калибровка измерительного щупа инструмента с реверсированием Для компенсации радиального биения шпинделя или позиционных отклонений калибровочного инструмента при калибровке измерительного щупа инструмента, существует возможность калибровки измерительного щупа инструмента с реверсированием. Это дает более точные значения калибровки измерительного щупа и тем самым более точные значения измерения. При калибровке после первого измерения выполняется отвод от измерительного щупа, шпиндель поворачивается на 180° и снова выполняется измерение. После из обоих значений образуется и вносится среднее значение. Примечание Установка степени защиты Функция "Калибровка измерительного щупа" доступна только, если установлена достаточная степень защиты. Следовать указаниям изготовителя станка. Принцип действий Подвести калибровочный инструмент приблизительно над центром поверхности измерения измерительного щупа инструмента. Выбрать в области управления "Станок" режим работы "JOG" и нажать программную клавишу "Измерение инструмента". Калибровка измер.щуп Нажать программную клавишу "Калибровка измерительного щупа". 1 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 77 Наладка станка 2.5
