Элемент добавляется к контуру При вводе данных элемента контура, можно запрограммировать переход с предшествующему элементу как касательную

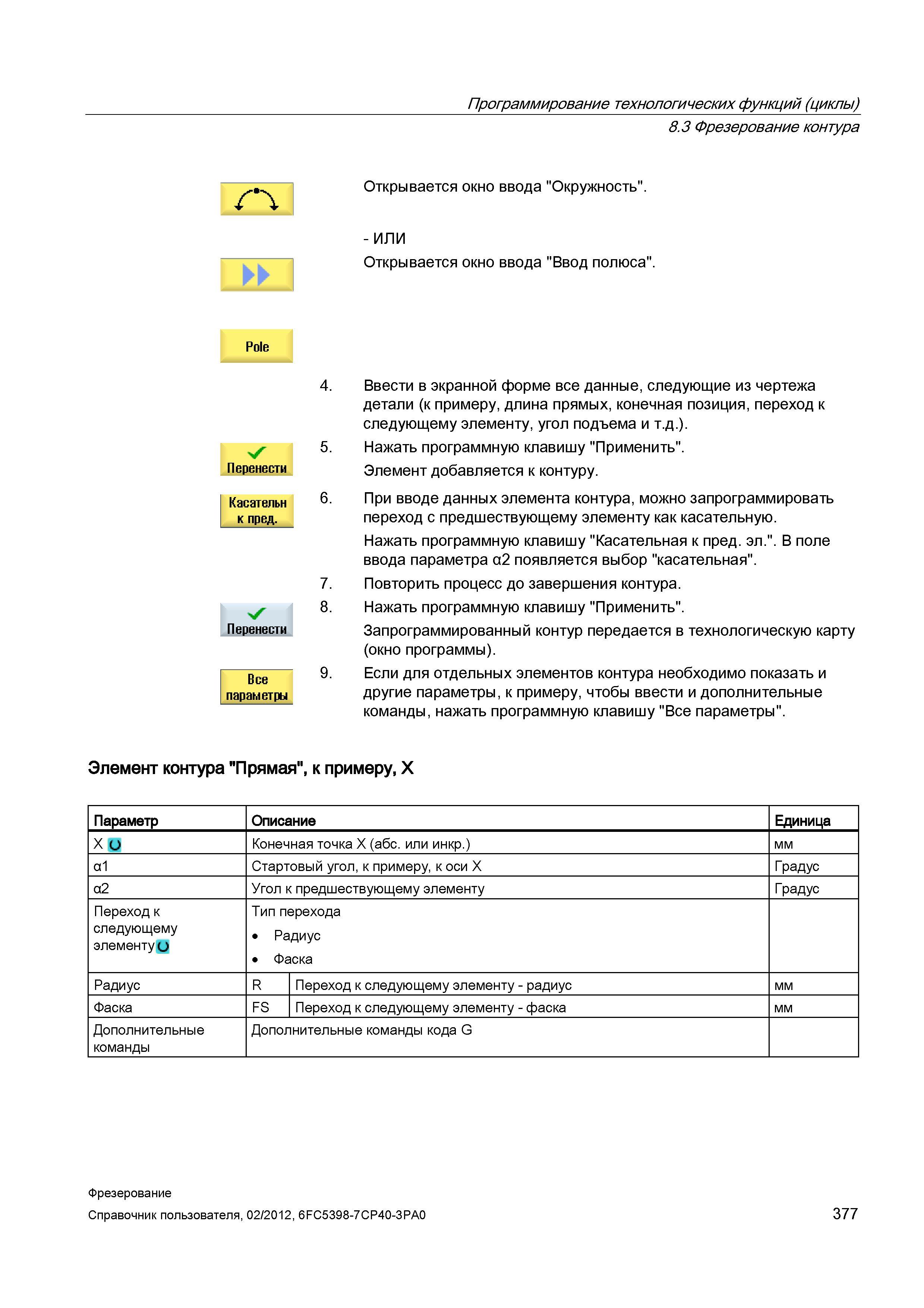

Элемент добавляется к контуру. При вводе данных элемента контура, можно запрограммировать переход с предшествующему элементу как касательную. Нажать программную клавишу "Касательная к пред. эл.". В поле ввода параметра a2 появляется выбор "касательная". Повторить процесс до завершения контура. Нажать программную клавишу "Применить". Запрограммированный контур передается в технологическую карту (окно программы). Если для отдельных элементов контура необходимо показать и другие параметры, к примеру, чтобы ввести и дополнительные команды, нажать программную клавишу "Все параметры". Элемент контура "Прямая", к примеру, X Параметр Описание Единица X О Конечная точка X (абс. или инкр.) мм а1 Стартовый угол, к примеру, к оси X Градус a2 Угол к предшествующему элементу Градус Переход к следующему элементу О Тип перехода Радиус Фаска Радиус R Переход к следующему элементу - радиус мм Фаска FS Переход к следующему элементу - фаска мм Дополнительные команды Дополнительные команды кода G г\ Pole v' Перенести Касательн к пред. Перенести параметры 4. 5. 6. 7. 8. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 377 Программирование технологических функций (циклы) 8.3 Фрезерование контура Открывается окно ввода "Окружность". - ИЛИ Открывается окно ввода "Ввод полюса". Ввести в экранной форме все данные, следующие из чертежа детали (к примеру, длина прямых, конечная позиция, переход к следующему элементу, угол подъема и т.д.). Нажать программную клавишу "Применить".
