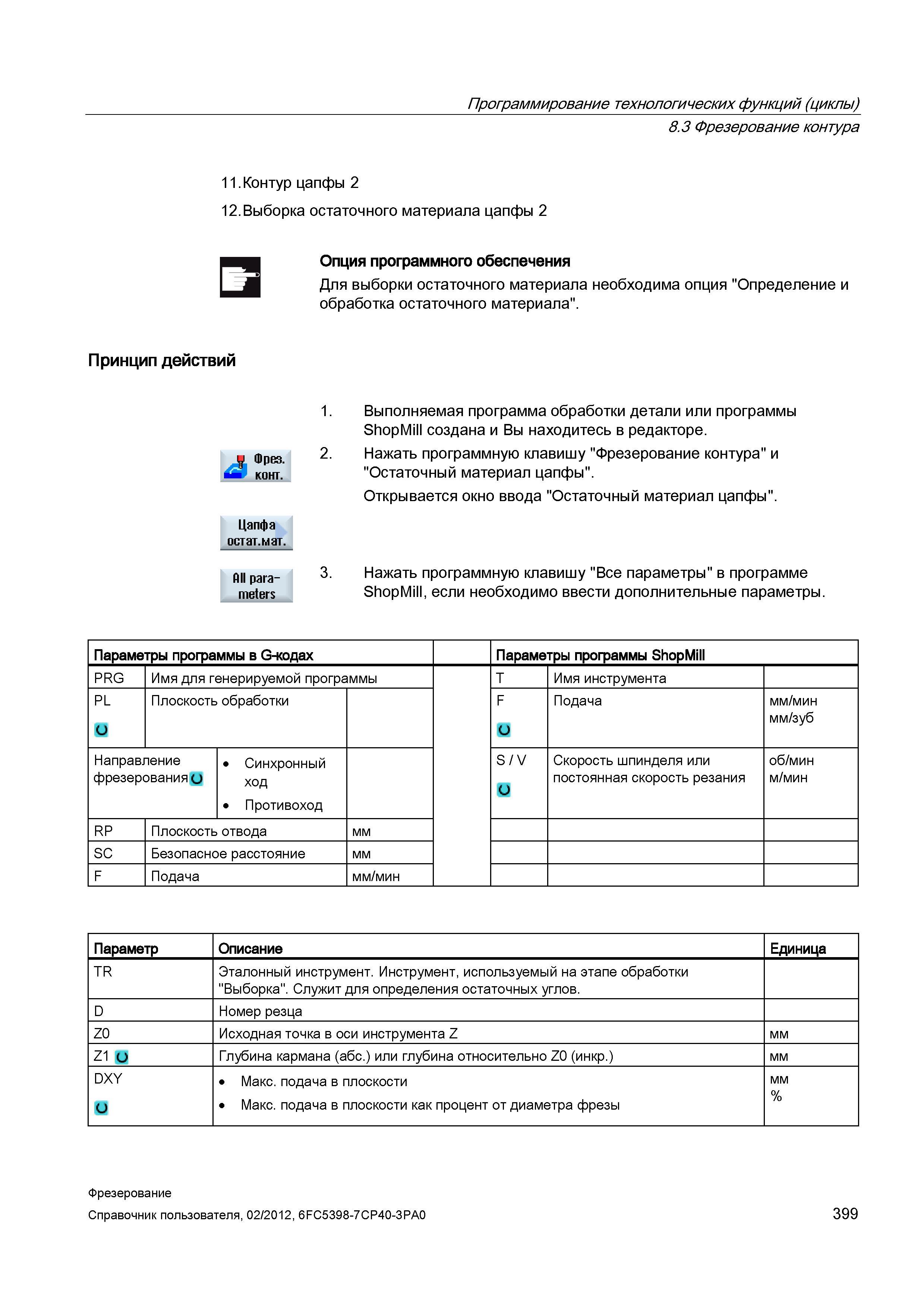

Для выборки остаточного материала необходима опция "Определение и обработка остаточного материала". Принцип действий Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. Нажать программную клавишу "Фрезерование контура" и "Остаточный материал цапфы". Открывается окно ввода "Остаточный материал цапфы". Нажать программную клавишу "Все параметры" в программе ShopMill, если необходимо ввести дополнительные параметры. Параметры программы в G-кодах Параметры программы ShopMill PRG Имя для генерируемой программы T Имя инструмента PL Плоскость обработки F Подача мм/мин мм/зуб Направление фрезерования и Синхронный ход Противоход S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин RP Плоскость отвода мм SC Безопасное расстояние мм F Подача мм/мин Параметр Описание Единица TR Эталонный инструмент. Инструмент, используемый на этапе обработки "Выборка". Служит для определения остаточных углов. D Номер резца Z0 Исходная точка в оси инструмента Z мм Z1 и Глубина кармана (абс.) или глубина относительно Z0 (инкр.) мм DXY Макс. подача в плоскости мм Макс. подача в плоскости как процент от диаметра фрезы % 1. У Фрез. КОНТ. Цапфа ост ат. мат. ЙП parameters Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 399 Программирование технологических функций (циклы) 8.3 Фрезерование контура 11. Контур цапфы 2 12.Выборка остаточного материала цапфы 2 Опция программного обеспечения
