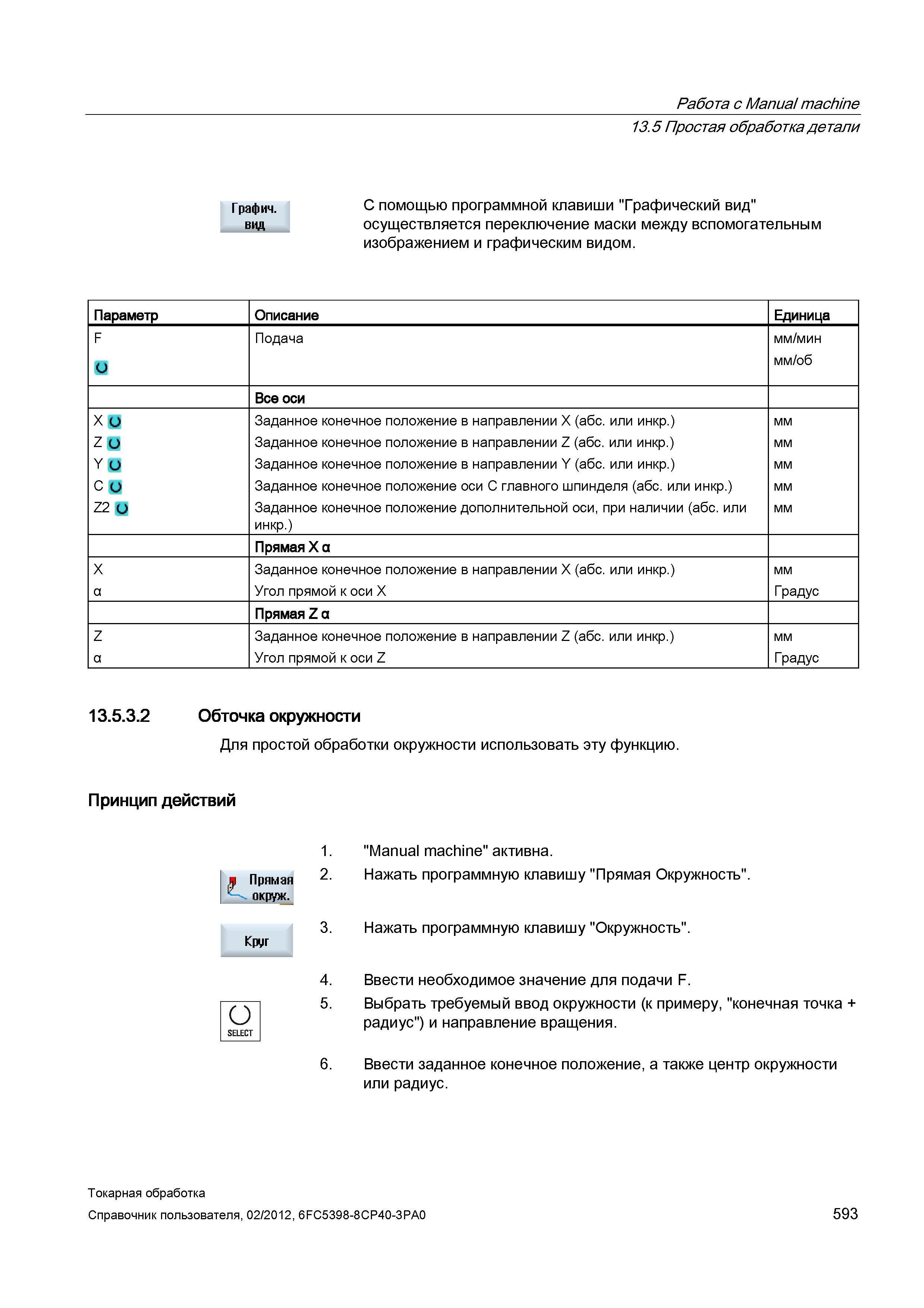

С помощью программной клавиши Графический вид осуществляется переключение маски между вспомогательным изображением и графическим видом Параметр О

С помощью программной клавиши "Графический вид" осуществляется переключение маски между вспомогательным изображением и графическим видом. Параметр Описание Единица F Подача мм/мин мм/об Все оси х о Заданное конечное положение в направлении X (абс. или инкр.) мм Z о Заданное конечное положение в направлении Z (абс. или инкр.) мм Y О Заданное конечное положение в направлении Y (абс. или инкр.) мм с о Заданное конечное положение оси С главного шпинделя (абс. или инкр.) мм Z2 О Заданное конечное положение дополнительной оси, при наличии (абс. или мм инкр.) Прямая X а X Заданное конечное положение в направлении X (абс. или инкр.) мм а Угол прямой к оси X Градус Прямая Z а Z Заданное конечное положение в направлении Z (абс. или инкр.) мм а Угол прямой к оси Z Градус 13.5.3.2 Обточка окружности Для простой обработки окружности использовать эту функцию. Принцип действий Прямая окруж. 1. "Manual machine" активна. 2. Нажать программную клавишу "Прямая Окружность". 3. Нажать программную клавишу "Окружность". О 4. Ввести необходимое значение для подачи F. 5. Выбрать требуемый ввод окружности (к примеру, "конечная точка + радиус") и направление вращения. 6. Ввести заданное конечное положение, а также центр окружности или радиус. Токарная обработка Справочник пользователя, 593 Работа с Manual machine 13.5 Простая обработка детали Графич. вид
