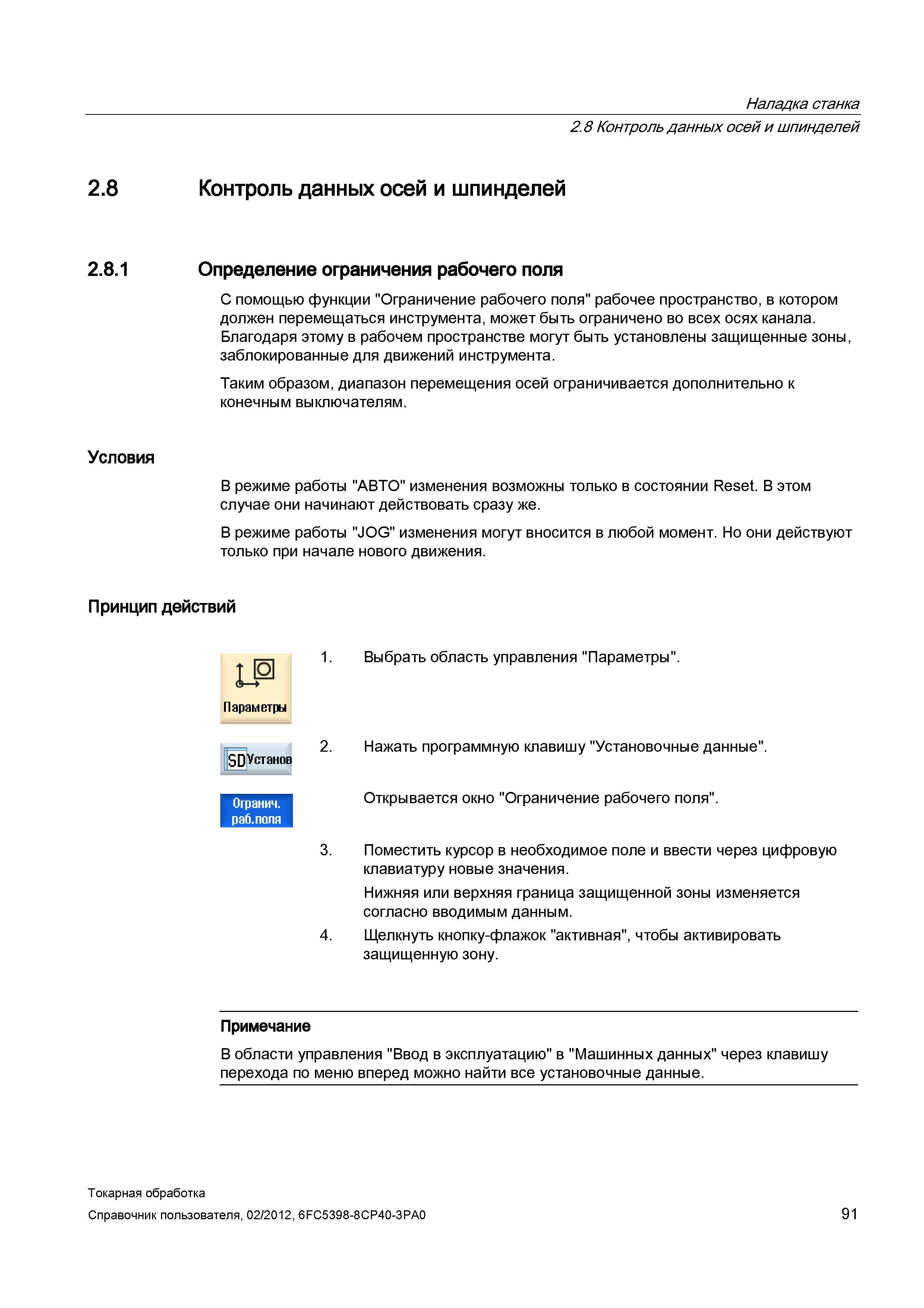

С помощью функции "Ограничение рабочего поля" рабочее пространство, в котором должен перемещаться инструмента, может быть ограничено во всех осях канала. Благодаря этому в рабочем пространстве могут быть установлены защищенные зоны, заблокированные для движений инструмента. Таким образом, диапазон перемещения осей ограничивается дополнительно к конечным выключателям. Условия В режиме работы "АВТО" изменения возможны только в состоянии Reset. В этом случае они начинают действовать сразу же. В режиме работы "JOG" изменения могут вносится в любой момент. Но они действуют только при начале нового движения. Принцип действий Параметры SD У станов Ограннч. раб. поля 1. Выбрать область управления "Параметры". 2. Нажать программную клавишу "Установочные данные". Открывается окно "Ограничение рабочего поля". 3. Поместить курсор в необходимое поле и ввести через цифровую клавиатуру новые значения. Нижняя или верхняя граница защищенной зоны изменяется согласно вводимым данным. 4. Щелкнуть кнопку-флажок "активная", чтобы активировать защищенную зону. Примечание В области управления "Ввод в эксплуатацию" в "Машинных данных" через клавишу перехода по меню вперед можно найти все установочные данные. Токарная обработка Справочник пользователя, 91 Наладка станка 2.8 Контроль данных осей и шпинделей 2.8 Контроль данных осей и шпинделей 2.8.1 Определение ограничения рабочего поля
