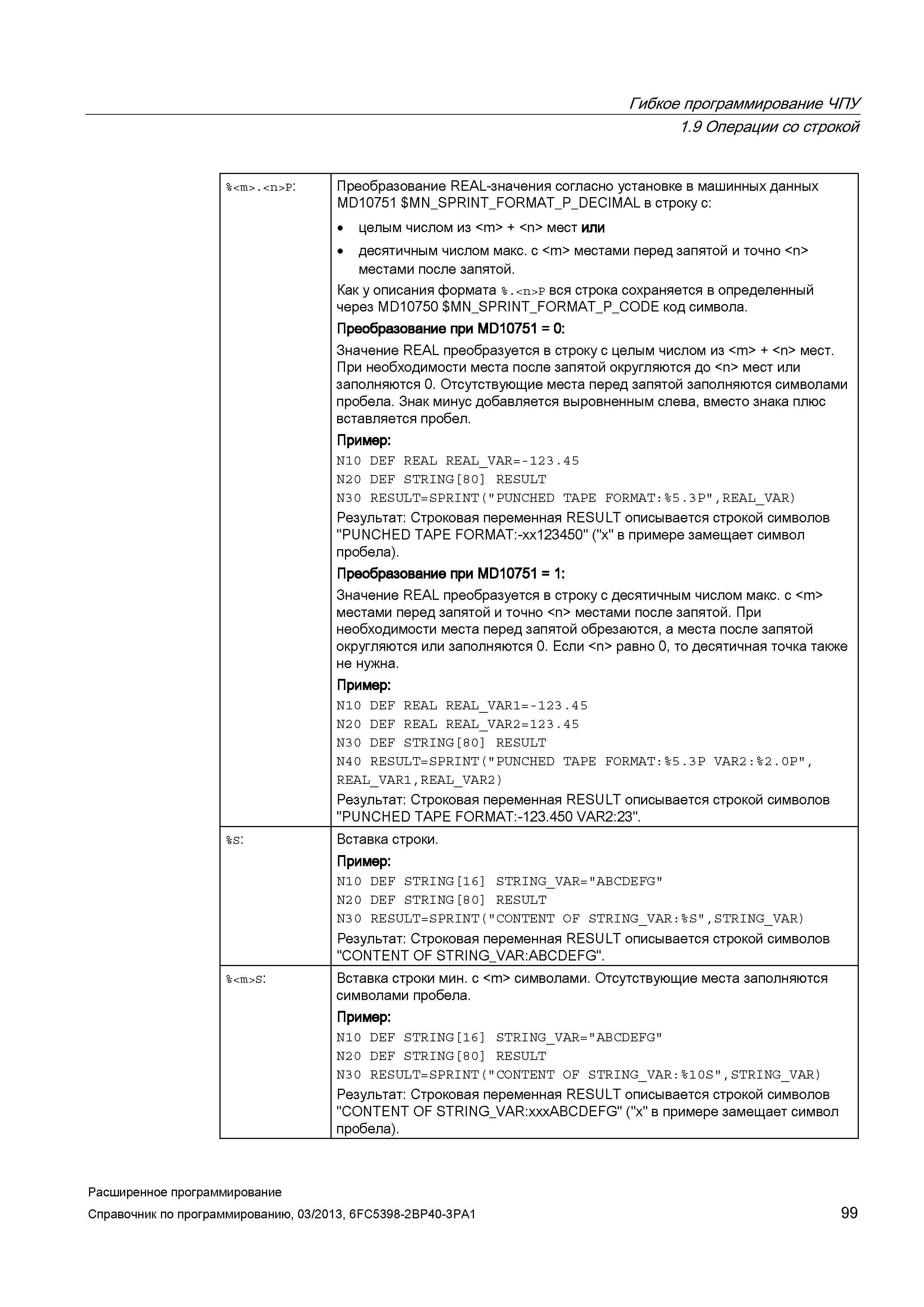

99 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.99

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 99 0099 Lab2u

Гибкое программирование ЧПУ 1.9 Операции со строкой %<ш>.<п>р: Преобразование REAL-значения согласно установке в машинных данных MD10751 MN_SPRINT_FORMAT_P_DECIMAL в строку с: целым числом из + мест или десятичным числом макс. с местами перед запятой и точно местами после запятой. Как у описания формата %. <п>р вся строка сохраняется в определенный через MD10750 MN_SPRINT_FORMaT_P_CoDe код символа. Преобразование при MD10751 = 0: Значение REAL преобразуется в строку с целым числом из + мест. При необходимости места после запятой округляются до мест или заполняются 0. Отсутствующие места перед запятой заполняются символами пробела. Знак минус добавляется выровненным слева, вместо знака плюс вставляется пробел. Пример: N10 DEF REAL REAL_VAR=-12 3.4 5 N20 DEF STRING 8 0 RESULT N30 RESULT=SPRINT("PUNCHED TAPE FORMAT:%5.3P",REAL_VAR) Результат: Строковая переменная RESULT описывается строкой символов "PUNCHED TAPE FORMAT:-xx123450" ("x" в примере замещает символ пробела). Преобразование при MD10751 = 1: Значение REAL преобразуется в строку с десятичным числом макс. с местами перед запятой и точно местами после запятой. При необходимости места перед запятой обрезаются, а места после запятой округляются или заполняются 0. Если равно 0, то десятичная точка также не нужна. Пример: N10 DEF REAL REAL_VAR1=-123.4 5 N20 DEF REAL REAL_VAR2=123.45 N30 DEF STRING 8 0 RESULT N40 RESULT=SPRINT("PUNCHED TAPE FORMAT:%5.3P VAR2:%2.0P", REAL_VAR1,REAL_VAR2) Результат: Строковая переменная RESULT описывается строкой символов "PUNCHED TAPE FORMAT:-123.450 VAR2:23". %s: Вставка строки. Пример: N10 DEF STRING 16 STRING_VAR="ABCDEFG" N20 DEF STRING 8 0 RESULT N30 RESULT=SPRINT("CONTENT OF STRING_VAR:%S",STRING_VAR) Результат: Строковая переменная RESULT описывается строкой символов "CONTENT OF STRING_VAR:ABCDEFG". %s: Вставка строки мин. с символами. Отсутствующие места заполняются символами пробела. Пример: N10 DEF STRING 16 STRING_VAR="ABCDEFG" N20 DEF STRING 8 0 RESULT N30 RESULT=SPRINT("CONTENT OF STRING_VAR:%10S",STRING_VAR) Результат: Строковая переменная RESULT описывается строкой символов "CONTENT OF STRING_VAR:xxxABCDEFG" ("x" в примере замещает символ пробела). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 99
