817 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.817

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 817 0817 Lab2u

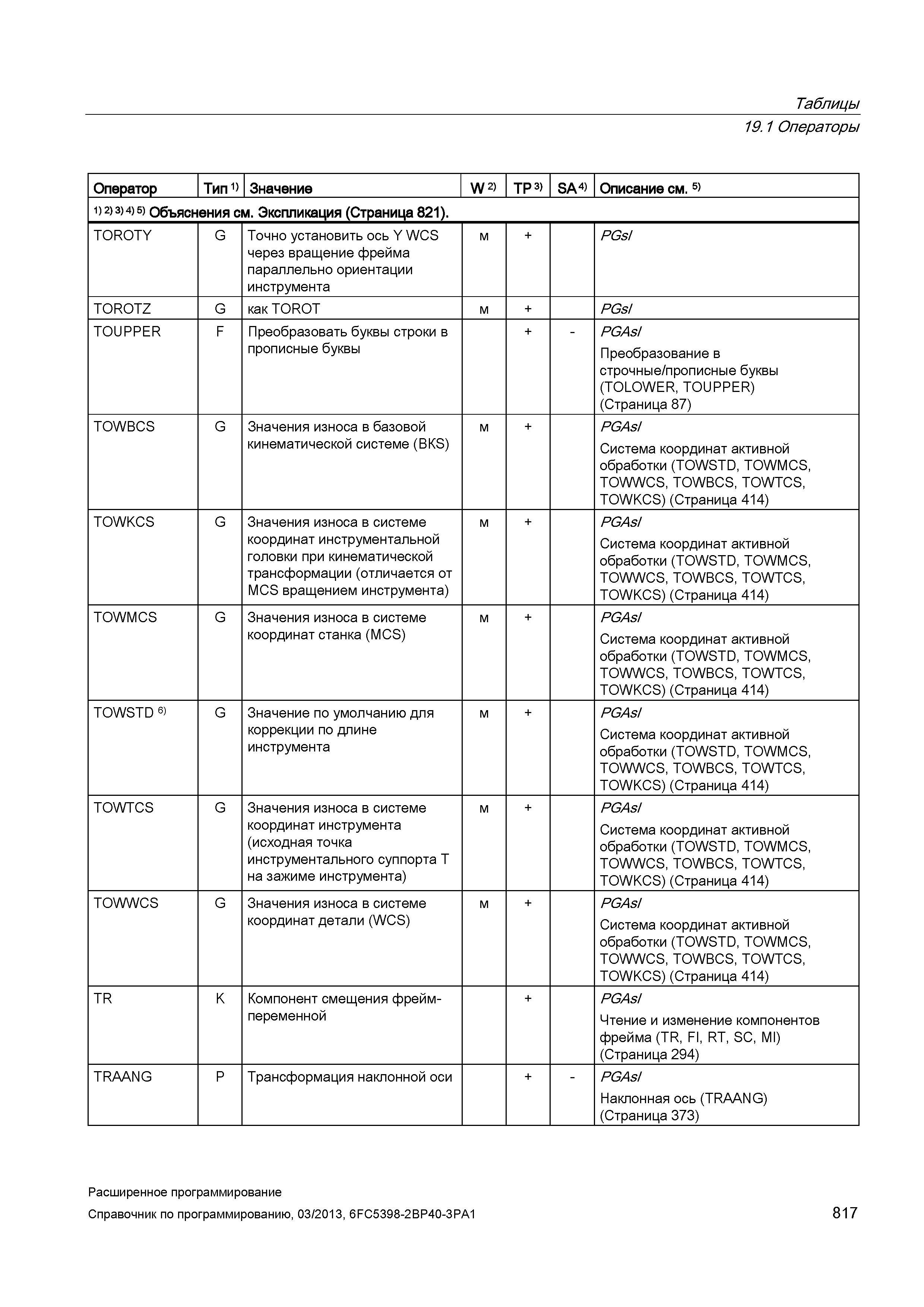

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3) 4) 5) Объяснения см. Экспликация (Страница 821). TOROTY G Точно установить ось Y WCS через вращение фрейма параллельно ориентации инструмента м + PGsI TOROTZ G как TOROT м + PGsI TOUPPER F Преобразовать буквы строки в прописные буквы + PGAsI Преобразование в строчные/прописные буквы (TOLOWER, TOUPPER) (Страница 87) TOWBCS G Значения износа в базовой кинематической системе (В ) м + PGAsI Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) (Страница 414) TOWKCS G Значения износа в системе координат инструментальной головки при кинематической трансформации (отличается от MCS вращением инструмента) м + PGAsI Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) (Страница 414) TOWMCS G Значения износа в системе координат станка (MСS) м + PGAsI Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) (Страница 414) TOWSTD 6) G Значение по умолчанию для коррекции по длине инструмента м + PGAsI Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) (Страница 414) TOWTCS G Значения износа в системе координат инструмента (исходная точка инструментального суппорта T на зажиме инструмента) м + PGAsI Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) (Страница 414) TOWWCS G Значения износа в системе координат детали (WСS) м + PGAsI Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) (Страница 414) TR K Компонент смещения фрейм-переменной + PGAsI Чтение и изменение компонентов фрейма (TR, FI, RT, SC, MI) (Страница 294) TRAANG P Трансформация наклонной оси + PGAsI Наклонная ось (TRAANG) (Страница 373) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 817
