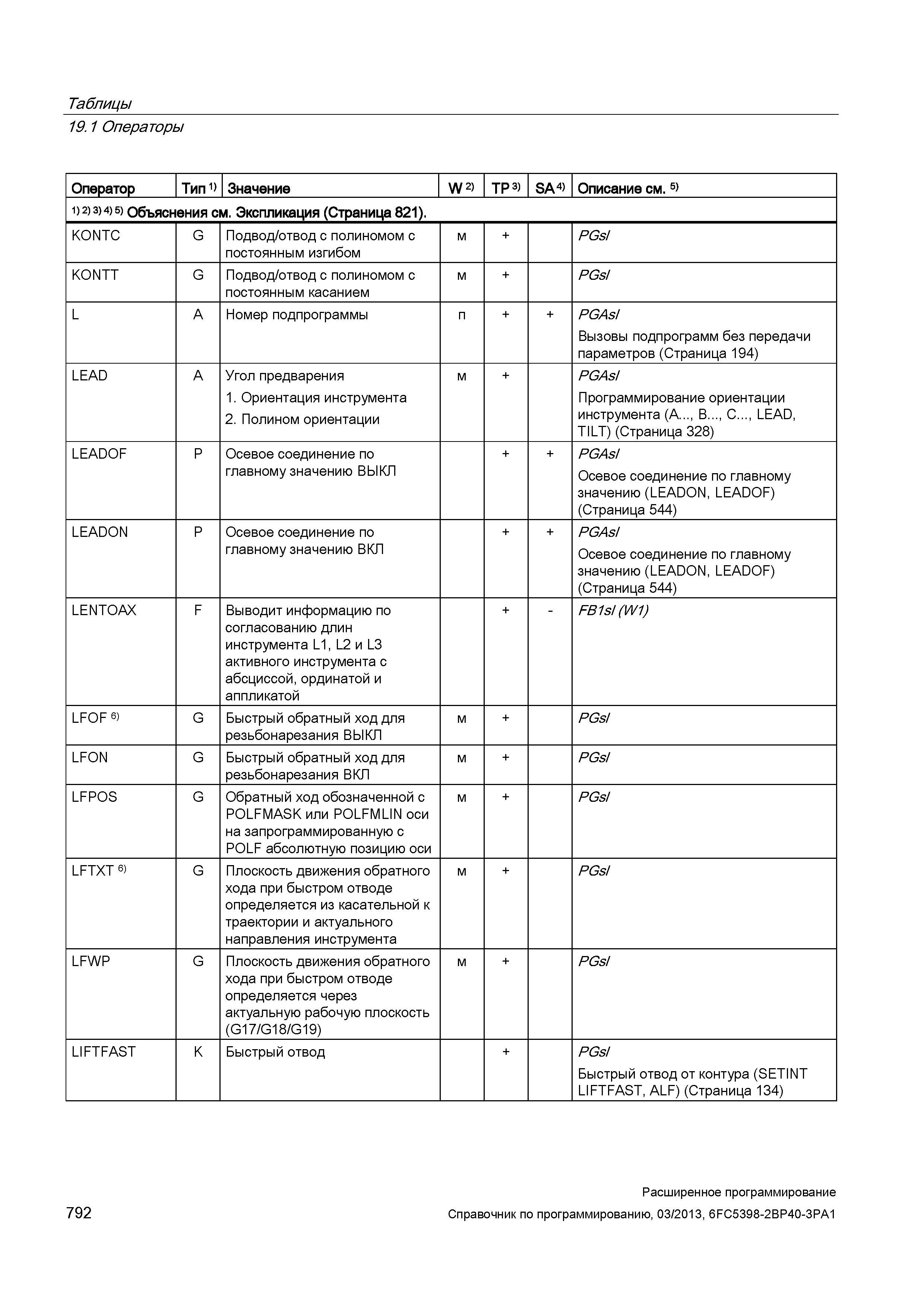

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3> 4) 5) Объяснения см. Экспликация (Страница 821). KONTC G Подвод/отвод с полиномом с постоянным изгибом м + PGsI KONTT G Подвод/отвод с полиномом с постоянным касанием м + PGsI L A Номер подпрограммы п PGAsI Вызовы подпрограмм без передачи параметров (Страница 194) LEAD A Угол предварения 1. Ориентация инструмента 2. Полином ориентации м + PGAsI Программирование ориентации инструмента (A..., B..., C..., LEAD, TILT) (Страница 328) LEADOF P Осевое соединение по главному значению ВЫКЛ PGAsI Осевое соединение по главному значению (LEADON, LEADOF) (Страница 544) LEADON P Осевое соединение по главному значению ВКЛ PGAsI Осевое соединение по главному значению (LEADON, LEADOF) (Страница 544) LENTOAX F Выводит информацию по согласованию длин инструмента L1, L2 и L3 активного инструмента с абсциссой, ординатой и аппликатой + FB1sl (W1) LFOF 6) G Быстрый обратный ход для резьбонарезания ВЫКЛ м + PGsI LFON G Быстрый обратный ход для резьбонарезания ВКЛ м + PGsI LFPOS G Обратный ход обозначенной с POLFMASK или POLFMLIN оси на запрограммированную с POLF абсолютную позицию оси м + PGsI LFTXT 6) G Плоскость движения обратного хода при быстром отводе определяется из касательной к траектории и актуального направления инструмента м + PGsI LFWP G Плоскость движения обратного хода при быстром отводе определяется через актуальную рабочую плоскость (G17/G18/G19) м + PGsI LIFTFAST K Быстрый отвод + PGsI Быстрый отвод от контура (SETINT LIFTFAST, ALF) (Страница 134) 792 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
