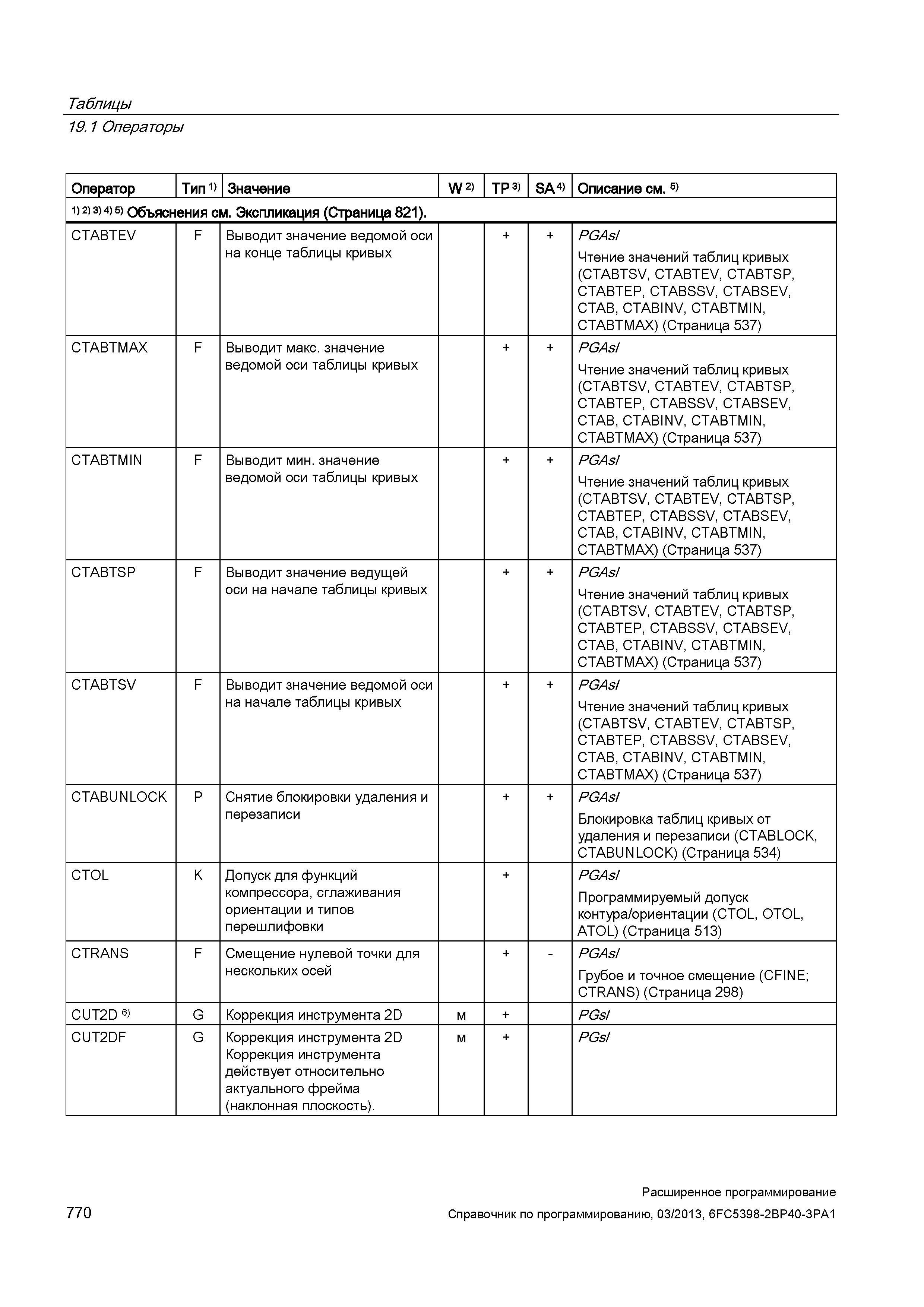

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3> 4) 5) Объяснения см. Экспликация (Страница 821). CTABTEV F Выводит значение ведомой оси на конце таблицы кривых PGAsI Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) (Страница 537) CTABTMAX F Выводит макс. значение ведомой оси таблицы кривых PGAsI Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) (Страница 537) CTABTMIN F Выводит мин. значение ведомой оси таблицы кривых PGAsI Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) (Страница 537) CTABTSP F Выводит значение ведущей оси на начале таблицы кривых PGAsI Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) (Страница 537) CTABTSV F Выводит значение ведомой оси на начале таблицы кривых PGAsI Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) (Страница 537) CTABUNLOCK P Снятие блокировки удаления и перезаписи PGAsI Блокировка таблиц кривых от удаления и перезаписи (CTABLOCK, CTABUNLOCK) (Страница 534) CTOL K Допуск для функций компрессора, сглаживания ориентации и типов перешлифовки + PGAsI Программируемый допуск контура/ориентации (CTOL, OTOL, ATOL) (Страница 513) CTRANS F Смещение нулевой точки для нескольких осей + PGAsI Грубое и точное смещение (CFINE; CTRANS) (Страница 298) CUT2D 6) G Коррекция инструмента 2D м + PGsI CUT2DF G Коррекция инструмента 2D Коррекция инструмента действует относительно актуального фрейма (наклонная плоскость). м + PGsI 770 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
