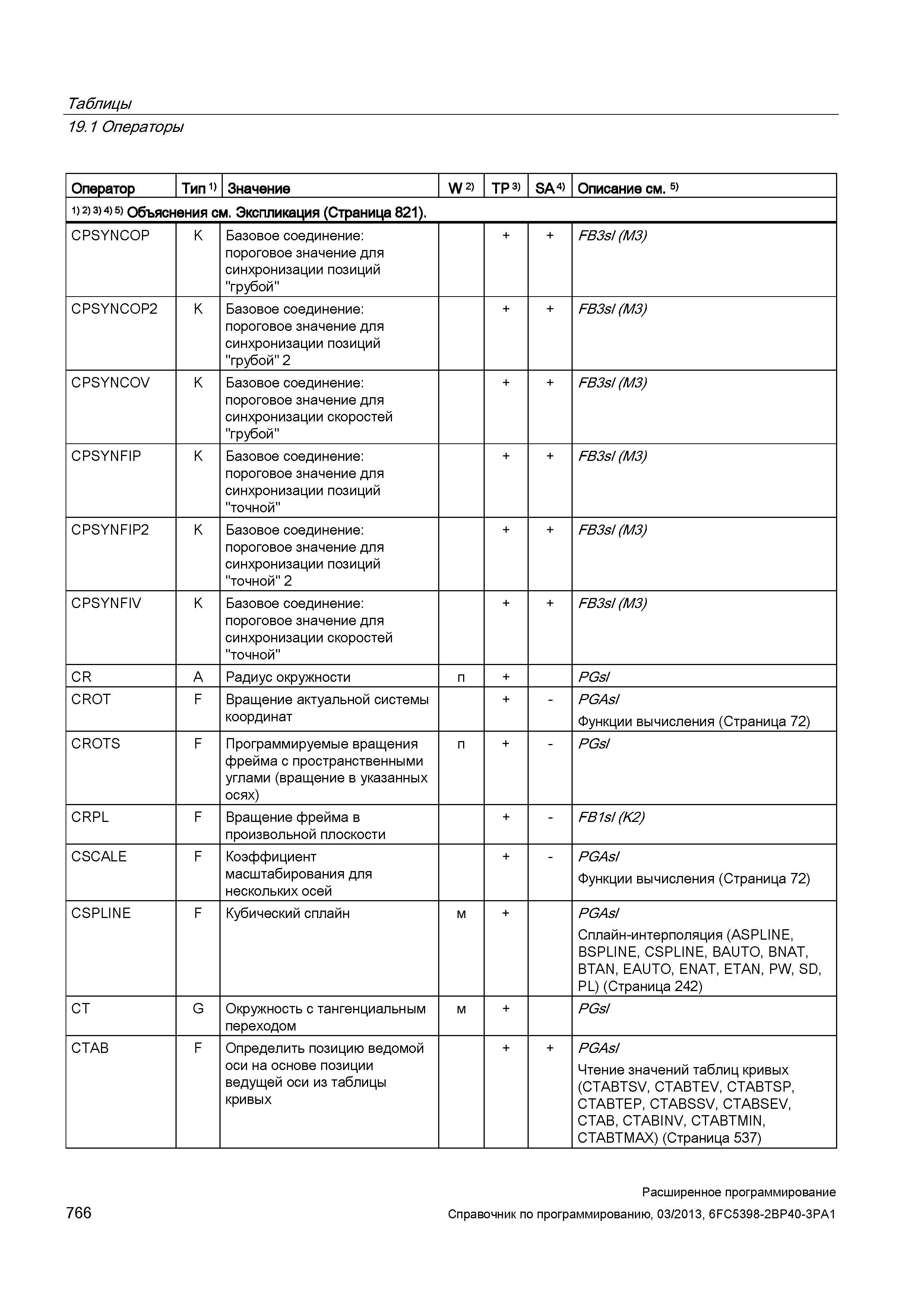

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3) 4) 5) Объяснения см. Экспликация (Страница 821). CPSYNCOP K Базовое соединение: пороговое значение для синхронизации позиций "грубой" FB3sl (M3) CPSYNCOP2 K Базовое соединение: пороговое значение для синхронизации позиций "грубой" 2 FB3sI (M3) CPSYNCOV K Базовое соединение: пороговое значение для синхронизации скоростей "грубой" FB3sI (M3) CPSYNFIP K Базовое соединение: пороговое значение для синхронизации позиций "точной" FB3sI (M3) CPSYNFIP2 K Базовое соединение: пороговое значение для синхронизации позиций "точной" 2 FB3sI (M3) CPSYNFIV K Базовое соединение: пороговое значение для синхронизации скоростей "точной" FB3sI (M3) CR A Радиус окружности п + PGsI CROT F Вращение актуальной системы координат + - PGAsI Функции вычисления (Страница 72) CROTS F Программируемые вращения фрейма с пространственными углами (вращение в указанных осях) п + PGsI CRPL F Вращение фрейма в произвольной плоскости + - FB1sl (K2) CSCALE F Коэффициент масштабирования для нескольких осей + ' PGAsI Функции вычисления (Страница 72) CSPLINE F Кубический сплайн м + PGAsI Сплайн-интерполяция (ASPLINE, BSPLINE, CSPLINE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) (Страница 242) CT G Окружность с тангенциальным переходом м + PGsI CTAB F Определить позицию ведомой оси на основе позиции ведущей оси из таблицы кривых PGAsI Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) (Страница 537) 766 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
