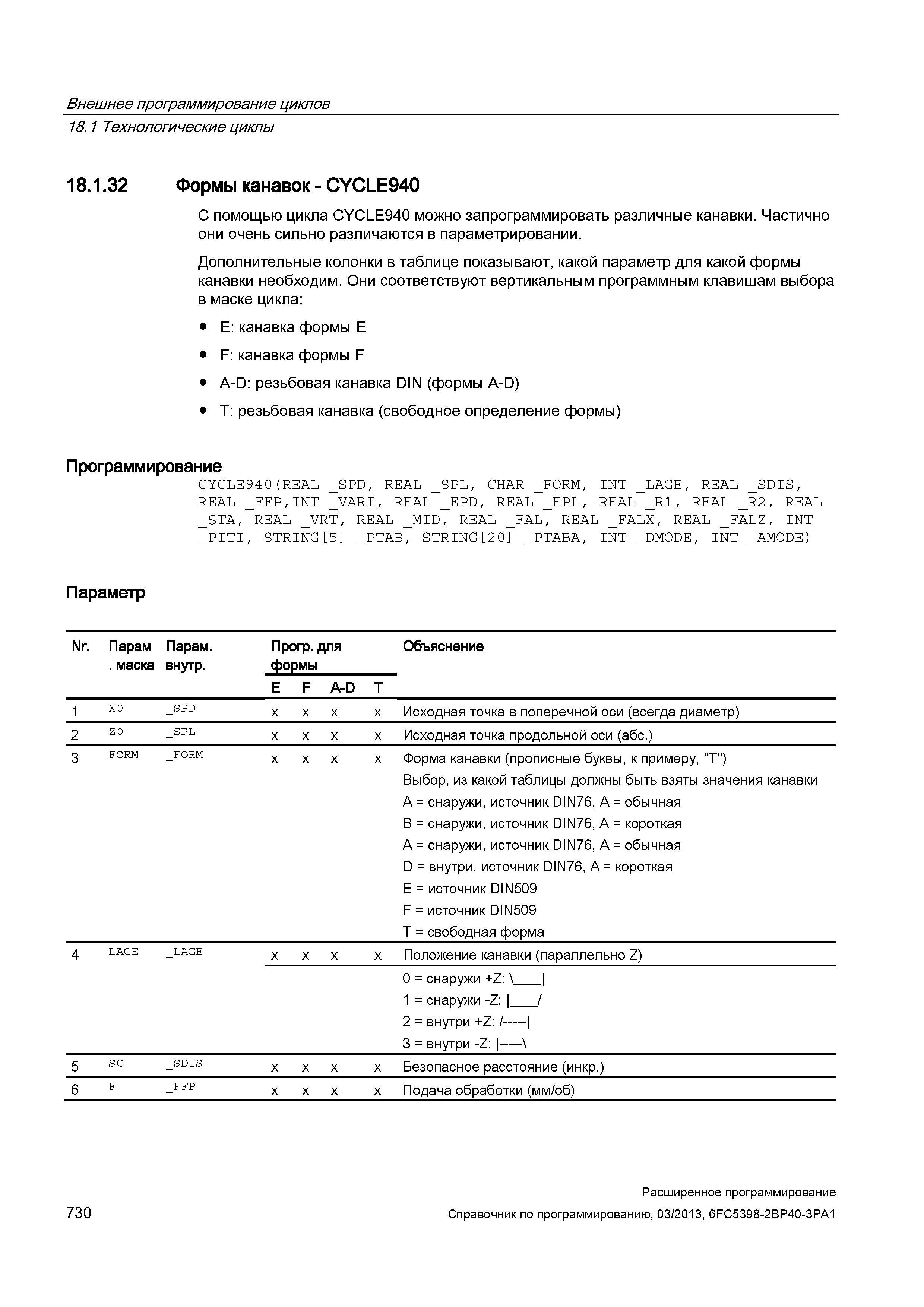

Внешнее программирование циклов 18.1 Технологические циклы 18.1.32 Формы канавок - CYCLE940 С помощью цикла CYCLE940 можно запрограммировать различные канавки. Частично они очень сильно различаются в параметрировании. Дополнительные колонки в таблице показывают, какой параметр для какой формы канавки необходим. Они соответствуют вертикальным программным клавишам выбора в маске цикла: E: канавка формы E F: канавка формы F A-D: резьбовая канавка DIN (формы A-D) T: резьбовая канавка (свободное определение формы) Программирование CYCLE94 0(REAL _SPD, REAL _SPL, CHAR _FORM, INT _LAGE, REAL _SDIS, REAL _FFP,INT _VARI, REAL _EPD, REAL _EPL, REAL _R1, REAL _R2, REAL _STA, REAL _VRT, REAL _MID, REAL _FAL, REAL _FALX, REAL _FALZ, INT _PITI, STRING 5 _PTAB, STRING 20 _PTABA, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Прогр. для формы Объяснение E F A-D T 1 X0 _SPD x x x x Исходная точка в поперечной оси (всегда диаметр) 2 Z0 _SPL x x x x Исходная точка продольной оси (абс.) 3 FORM _FORM x x x x Форма канавки (прописные буквы, к примеру, "T") Выбор, из какой таблицы должны быть взяты значения канавки A = снаружи, источник DIN76, A = обычная В = снаружи, источник DIN76, A = короткая A = снаружи, источник DIN76, A = обычная D = внутри, источник DIN76, A = короткая E = источник DIN509 F = источник DIN509 T = свободная форма 4 LAGE _lage x x x x Положение канавки (параллельно Z) 0 = снаружи +Z: \ _ 1 = снаружи -Z: _/ 2 = внутри +Z: / 1 3 = внутри -Z: \ 5 SC _SDIS x x x x Безопасное расстояние (инкр.) 6 F _FFP x x x x Подача обработки (мм/об) 730 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
