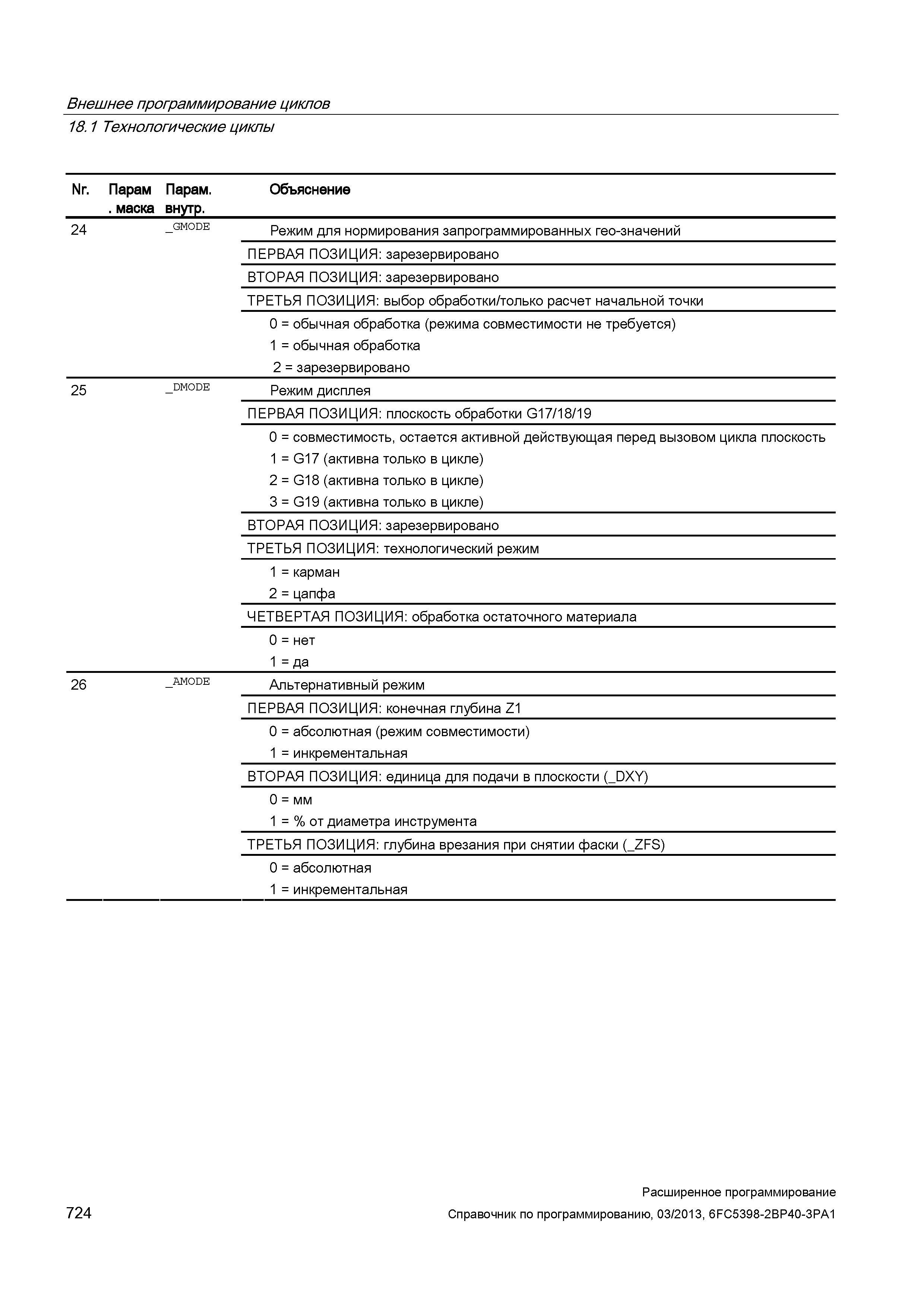

724 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.724

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 724 0724 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. _ 24 _gmode Режим для нормирования запрограммированных гео-значений ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки/только расчет начальной точки 0 = обычная обработка (режима совместимости не требуется) 1 = обычная обработка 2 = зарезервировано 25 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: технологический режим 1 = карман 2 = цапфа ЧЕТВЕРТАЯ ПОЗИЦИЯ: обработка остаточного материала 0 = нет _1 = да 26 _an°de Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина Z1 0 = абсолютная (режим совместимости) 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости (_DXY) 0 = мм 1 = % от диаметра инструмента ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски (_ZFS) 0 = абсолютная 1 = инкрементальная 724 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
