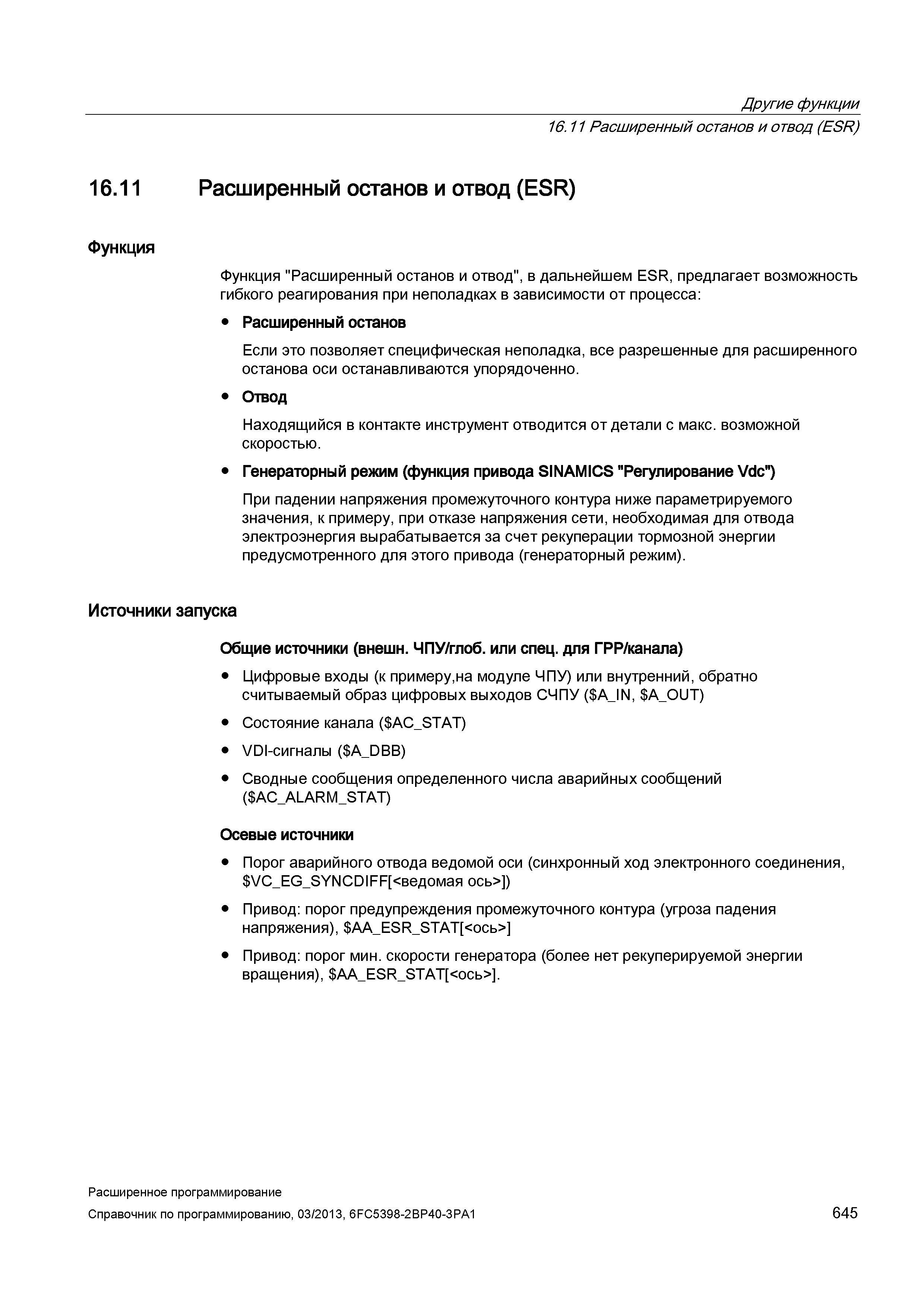

Другие функции 16.11 Расширенный останов и отвод (ESR) 16.11 Расширенный останов и отвод (ESR) Функция Функция "Расширенный останов и отвод", в дальнейшем ESR, предлагает возможность гибкого реагирования при неполадках в зависимости от процесса: Расширенный останов Если это позволяет специфическая неполадка, все разрешенные для расширенного останова оси останавливаются упорядоченно. Отвод Находящийся в контакте инструмент отводится от детали с макс. возможной скоростью. Генераторный режим (функция привода SINAMICS "Регулирование Vdc") При падении напряжения промежуточного контура ниже параметрируемого значения, к примеру, при отказе напряжения сети, необходимая для отвода электроэнергия вырабатывается за счет рекуперации тормозной энергии предусмотренного для этого привода (генераторный режим). Источники запуска Общие источники (внешн. ЧПУ/глоб. или спец. для ГРР/канала) Цифровые входы (к примеру,на модуле ЧПУ) или внутренний, обратно считываемый образ цифровых выходов СЧПУ ( A_IN, A_OUT) Состояние канала ( AC_STAT) VDI-сигналы ( A_DBB) Сводные сообщения определенного числа аварийных сообщений ( AC_ALARM_STAT) Осевые источники Порог аварийного отвода ведомой оси (синхронный ход электронного соединения, VC_EG_SYNCDIFF <ведомая ось> ) Привод: порог предупреждения промежуточного контура (угроза падения напряжения), AA_ESR_STAT <ось> Привод: порог мин. скорости генератора (более нет рекуперируемой энергии вращения), AA_ESR_STAT <ось> . Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 645
