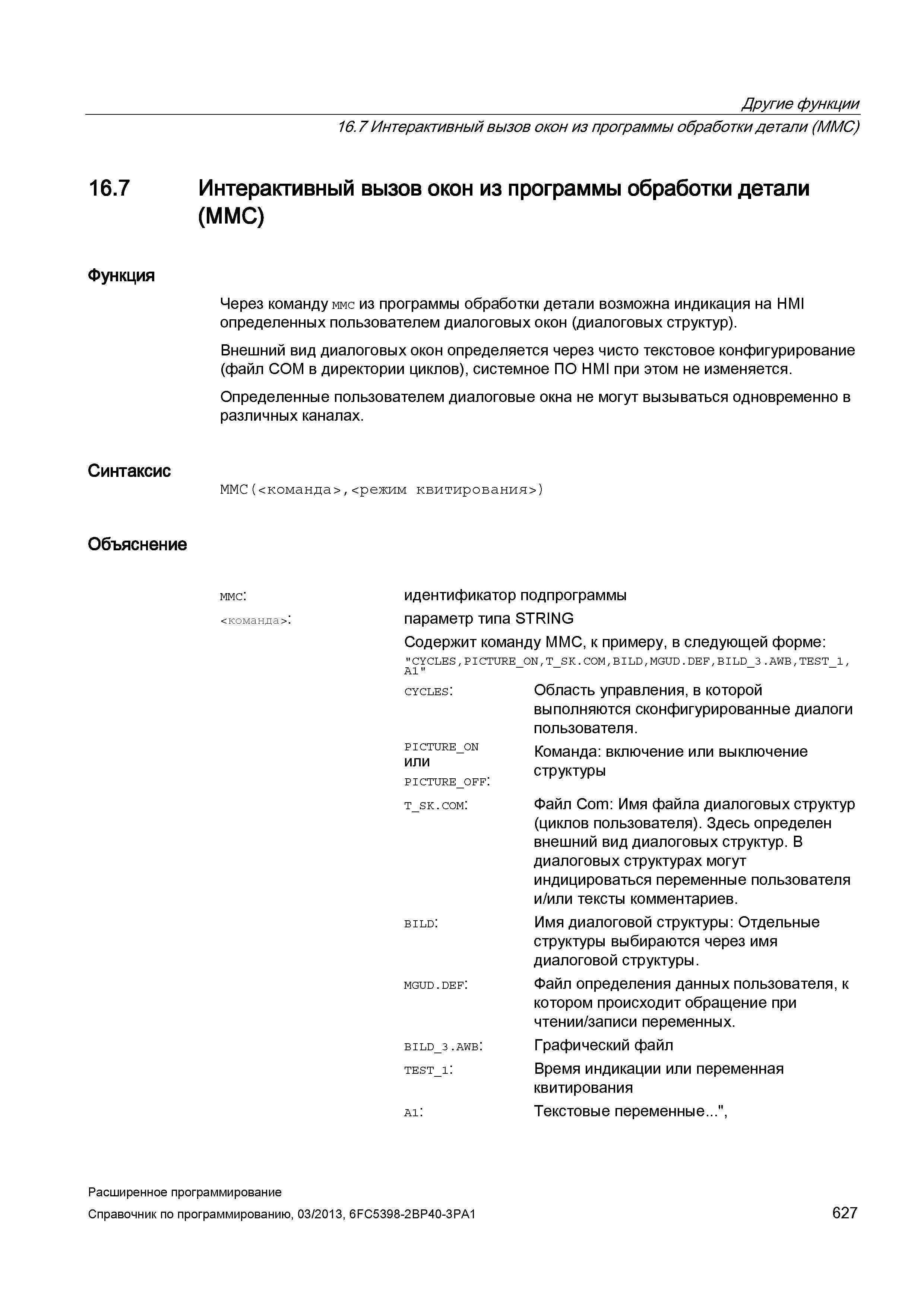

Другие функции 16.7 Интерактивный вызов окон из программы обработки детали (MMC) 16.7 Интерактивный вызов окон из программы обработки детали (MMC) Функция Через команду ммс из программы обработки детали возможна индикация на HMI определенных пользователем диалоговых окон (диалоговых структур). Внешний вид диалоговых окон определяется через чисто текстовое конфигурирование (файл COM в директории циклов), системное ПО HMI при этом не изменяется. Определенные пользователем диалоговые окна не могут вызываться одновременно в различных каналах. Синтаксис ММС(<команда>,<режим квитирования>) Объяснение ммс: <команда>: идентификатор подпрограммы параметр типа STRING Содержит команду MMC, к примеру, в следующей форме: "CYCLES,PICTURE ON,T SK.COM,BILD,MGUD.DEF,BILD 3.AWB,TEST 1, A1" _ _ _ _ cycles: Область управления, в которой выполняются сконфигурированные диалоги пользователя. Команда: включение или выключение структуры PICTURE_ON или picture_off: t sk.com: bild: MGUD.DEF: BILD 3.awb: Файл Com: Имя файла диалоговых структур (циклов пользователя). Здесь определен внешний вид диалоговых структур. В диалоговых структурах могут индицироваться переменные пользователя и/или тексты комментариев. Имя диалоговой структуры: Отдельные структуры выбираются через имя диалоговой структуры. Файл определения данных пользователя, к котором происходит обращение при чтении/записи переменных. Графический файл Время индикации или переменная квитирования Текстовые переменные...", A1: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 627
