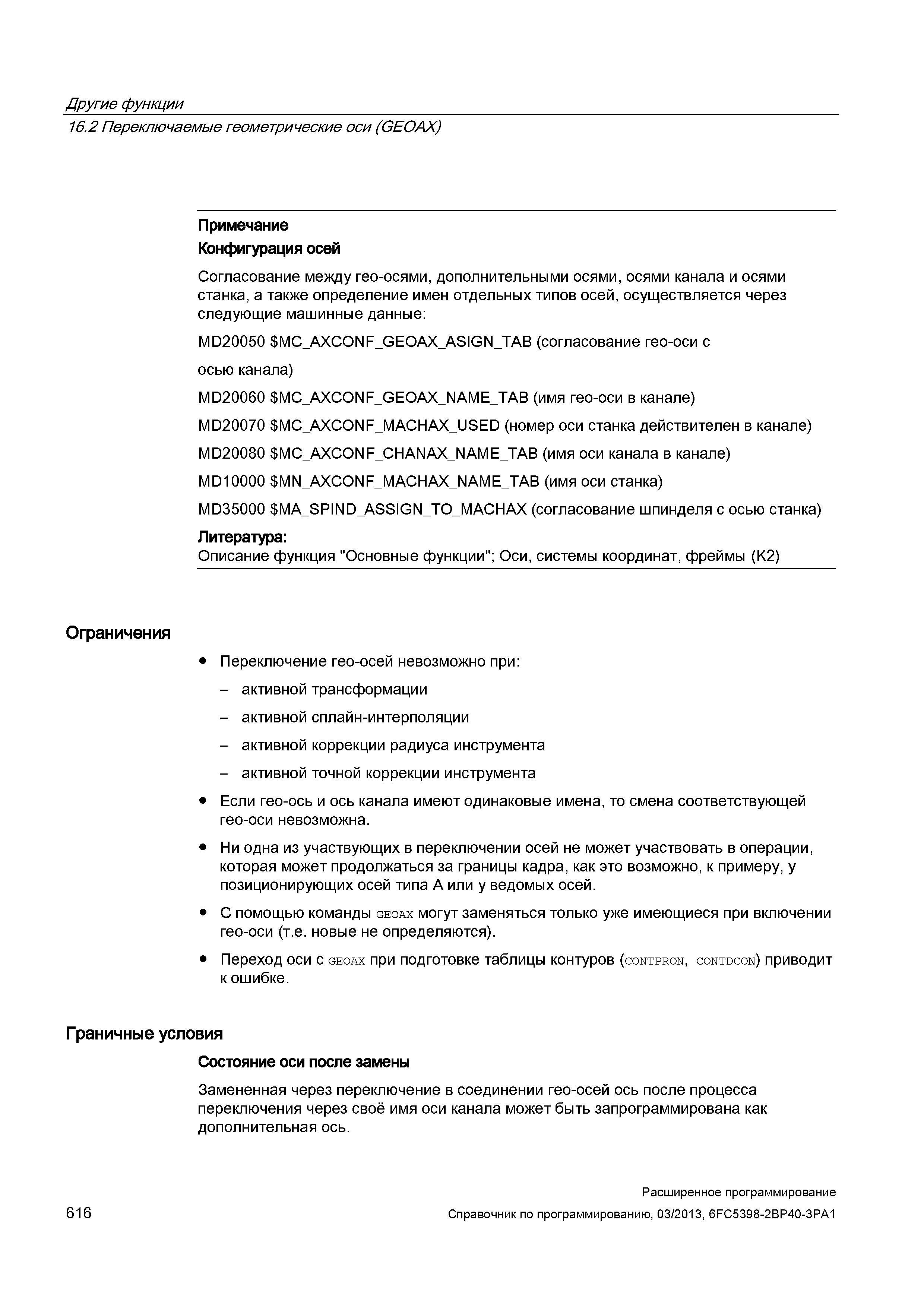

Другие функции 16.2 Переключаемые геометрические оси (GEOAX) Примечание Конфигурация осей Согласование между гео-осями, дополнительными осями, осями канала и осями станка, а также определение имен отдельных типов осей, осуществляется через следующие машинные данные: MD20050 MC_AXCONF_GEOAX_ASIGN_TAB (согласование гео-оси с осью канала) MD20060 MC_AXCONF_GEOAX_NAME_TAB (имя гео-оси в канале) MD20070 MC_AXCONF_MACHAX_USED (номер оси станка действителен в канале) MD20080 MC_AXCONF_CHANAX_NAME_TAB (имя оси канала в канале) MD10000 MN_AXCONF_MACHAX_NAME_TAB (имя оси станка) MD35000 MA_SPIND_ASSIGN_TO_MACHAX (согласование шпинделя с осью станка) Литература: Описание функция "Основные функции"; Оси, системы координат, фреймы (K2) Ограничения Переключение гео-осей невозможно при: - активной трансформации - активной сплайн-интерполяции - активной коррекции радиуса инструмента - активной точной коррекции инструмента Если гео-ось и ось канала имеют одинаковые имена, то смена соответствующей гео-оси невозможна. Ни одна из участвующих в переключении осей не может участвовать в операции, которая может продолжаться за границы кадра, как это возможно, к примеру, у позиционирующих осей типа А или у ведомых осей. С помощью команды geoax могут заменяться только уже имеющиеся при включении гео-оси (т.е. новые не определяются). Переход оси с geoax при подготовке таблицы контуров (contpron, contdcon) приводит к ошибке. Граничные условия Состояние оси после замены Замененная через переключение в соединении гео-осей ось после процесса переключения через своё имя оси канала может быть запрограммирована как дополнительная ось. 616 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
