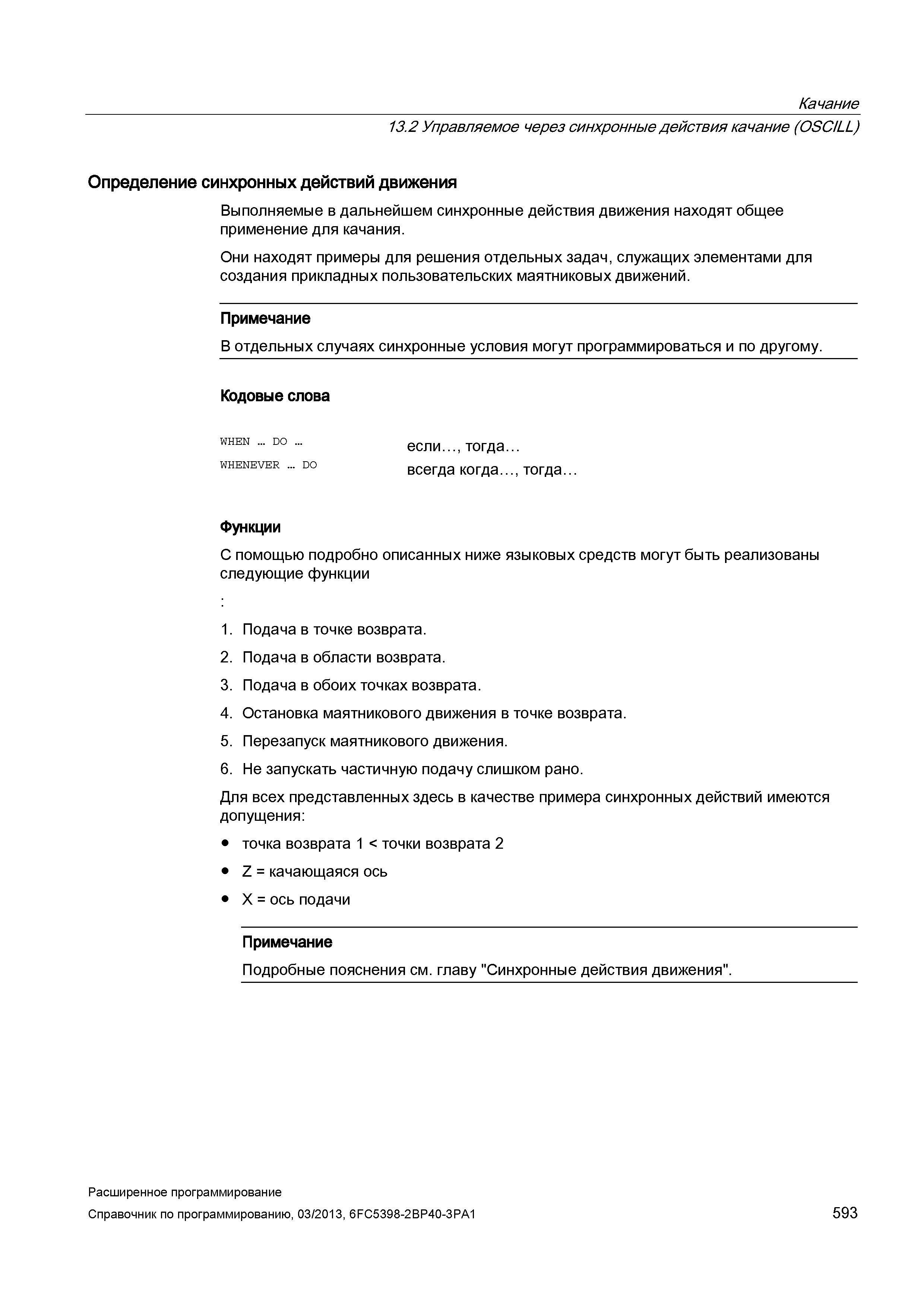

Качание 13.2 Управляемое через синхронные действия качание (OSCILL) Определение синхронных действий движения Выполняемые в дальнейшем синхронные действия движения находят общее применение для качания. Они находят примеры для решения отдельных задач, служащих элементами для создания прикладных пользовательских маятниковых движений. Примечание В отдельных случаях синхронные условия могут программироваться и по другому. Кодовые слова WHEN ... DO ... WHENEVER ... DO Функции если..., тогда... всегда когда., тогда. С помощью подробно описанных ниже языковых средств могут быть реализованы следующие функции 1. Подача в точке возврата. 2. Подача в области возврата. 3. Подача в обоих точках возврата. 4. Остановка маятникового движения в точке возврата. 5. Перезапуск маятникового движения. 6. Не запускать частичную подачу слишком рано. Для всех представленных здесь в качестве примера синхронных действий имеются допущения: точка возврата 1 < точки возврата 2 Z = качающаяся ось X = ось подачи Примечание Подробные пояснения см. главу "Синхронные действия движения". Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 593
