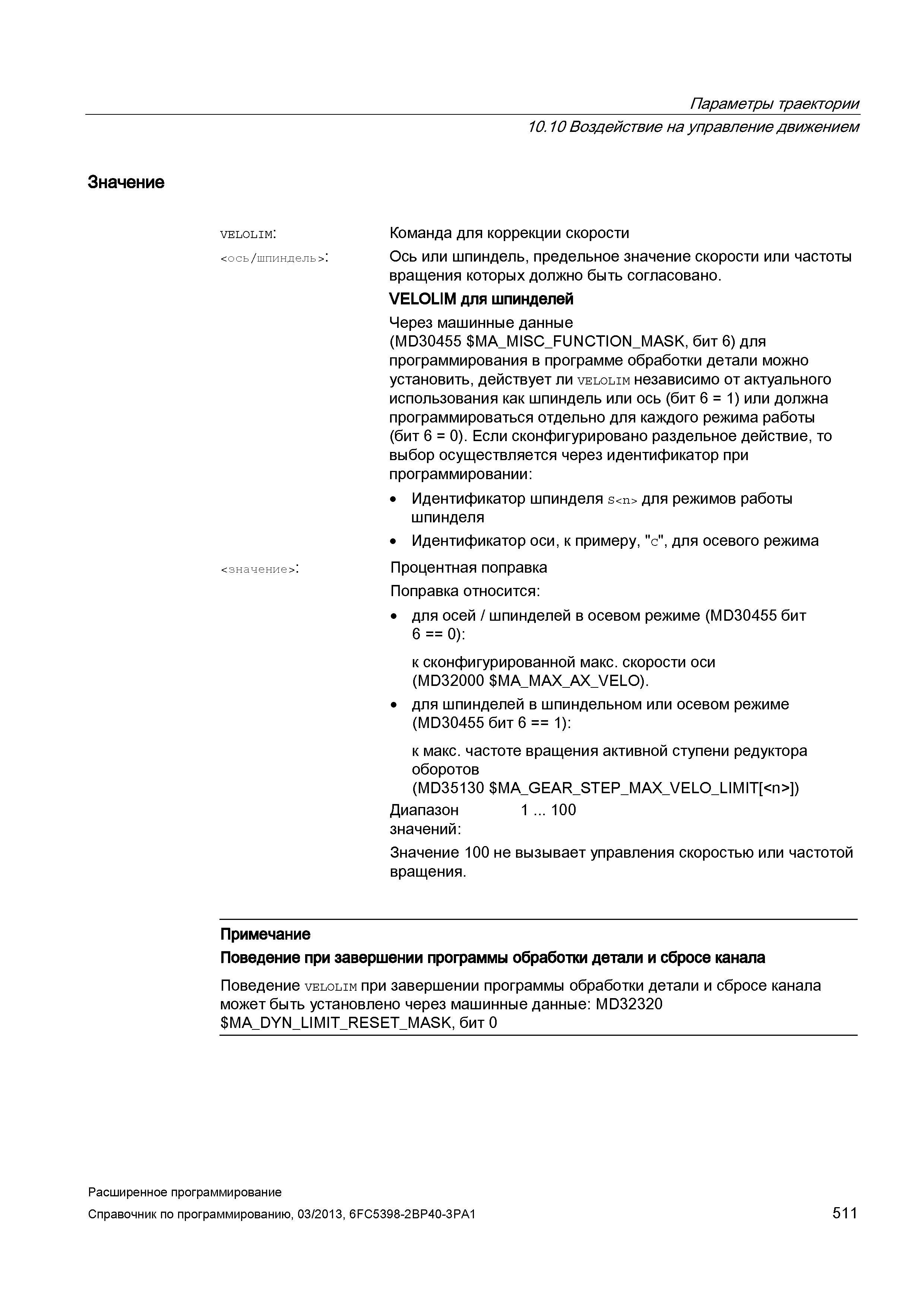

Параметры траектории 10.10 Воздействие на управление движением Значение velolim: Команда для коррекции скорости <ось /шпиндель >: Ось или шпиндель, предельное значение скорости или частоты вращения которых должно быть согласовано. VELOLiM для шпинделей Через машинные данные (MD30455 MA_MISC_FUNCTION_MASK, бит 6) для программирования в программе обработки детали можно установить, действует ли velolim независимо от актуального использования как шпиндель или ось (бит 6 = 1) или должна программироваться отдельно для каждого режима работы (бит 6 = 0). Если сконфигурировано раздельное действие, то выбор осуществляется через идентификатор при программировании: Идентификатор шпинделя s для режимов работы шпинделя Идентификатор оси, к примеру, "с", для осевого режима <значение> : Процентная поправка Поправка относится: для осей / шпинделей в осевом режиме (MD30455 бит 6 0): к сконфигурированной макс. скорости оси (MD32000 MA_MAX_AX_VELO). для шпинделей в шпиндельном или осевом режиме (MD30455 бит 6 1): к макс. частоте вращения активной ступени редуктора оборотов (MD35130 MA_GEAR_STEP_MAX_VELO_UM T ) Диапазон 1 ... 100 значений: Значение 100 не вызывает управления скоростью или частотой вращения. Примечание Поведение при завершении программы обработки детали и сбросе канала Поведение velolim при завершении программы обработки детали и сбросе канала может быть установлено через машинные данные: MD32320 MA_DYN_UM T_RESET_MASK, бит 0 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 511
