488 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.488

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 488 0488 Lab2u

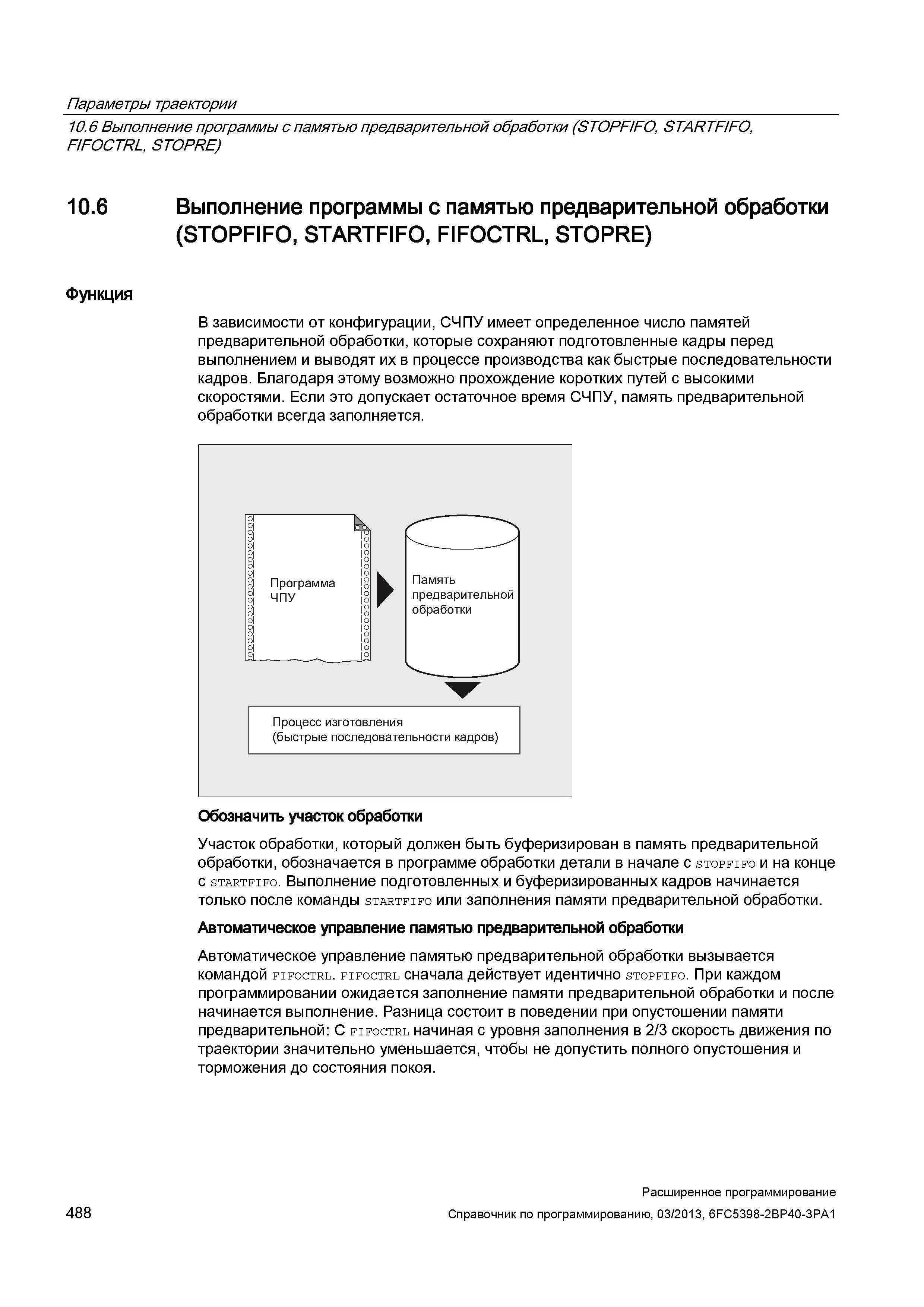

Параметры траектории 10.6 Выполнение программы с памятью предварительной обработки (STOPF/FO, STARTF/FO, F/FOCTRL, STOPRE) 10.6 Выполнение программы с памятью предварительной обработки (STOPFIFO, STARTFIFO, FIFOCTRL, STOPRE) Функция В зависимости от конфигурации, СЧПУ имеет определенное число памятей предварительной обработки, которые сохраняют подготовленные кадры перед выполнением и выводят их в процессе производства как быстрые последовательности кадров. Благодаря этому возможно прохождение коротких путей с высокими скоростями. Если это допускает остаточное время СЧПУ, память предварительной обработки всегда заполняется. Программа ЧПУ Память предварительной обработки Процесс изготовления (быстрые последовательности кадров) Обозначить участок обработки Участок обработки, который должен быть буферизирован в память предварительной обработки, обозначается в программе обработки детали в начале с stopfifo и на конце с startfifo. Выполнение подготовленных и буферизированных кадров начинается только после команды startfifo или заполнения памяти предварительной обработки. Автоматическое управление памятью предварительной обработки Автоматическое управление памятью предварительной обработки вызывается командой fifoctrl. fifoctrl сначала действует идентично stopfifo. При каждом программировании ожидается заполнение памяти предварительной обработки и после начинается выполнение. Разница состоит в поведении при опустошении памяти предварительной: С fifoctrl начиная с уровня заполнения в 2/3 скорость движения по траектории значительно уменьшается, чтобы не допустить полного опустошения и торможения до состояния покоя. 488 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
