Системы числового программного управления / CNC programming and machining

SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)




476 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.476
476 Параметры траектории 10 2 Характеристика подачи (FNORM, FL/N, FCUB, FPO) FCUB Подача выводится от актуального значения подачи к запрограммир Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 476

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 476 0476 Lab2u

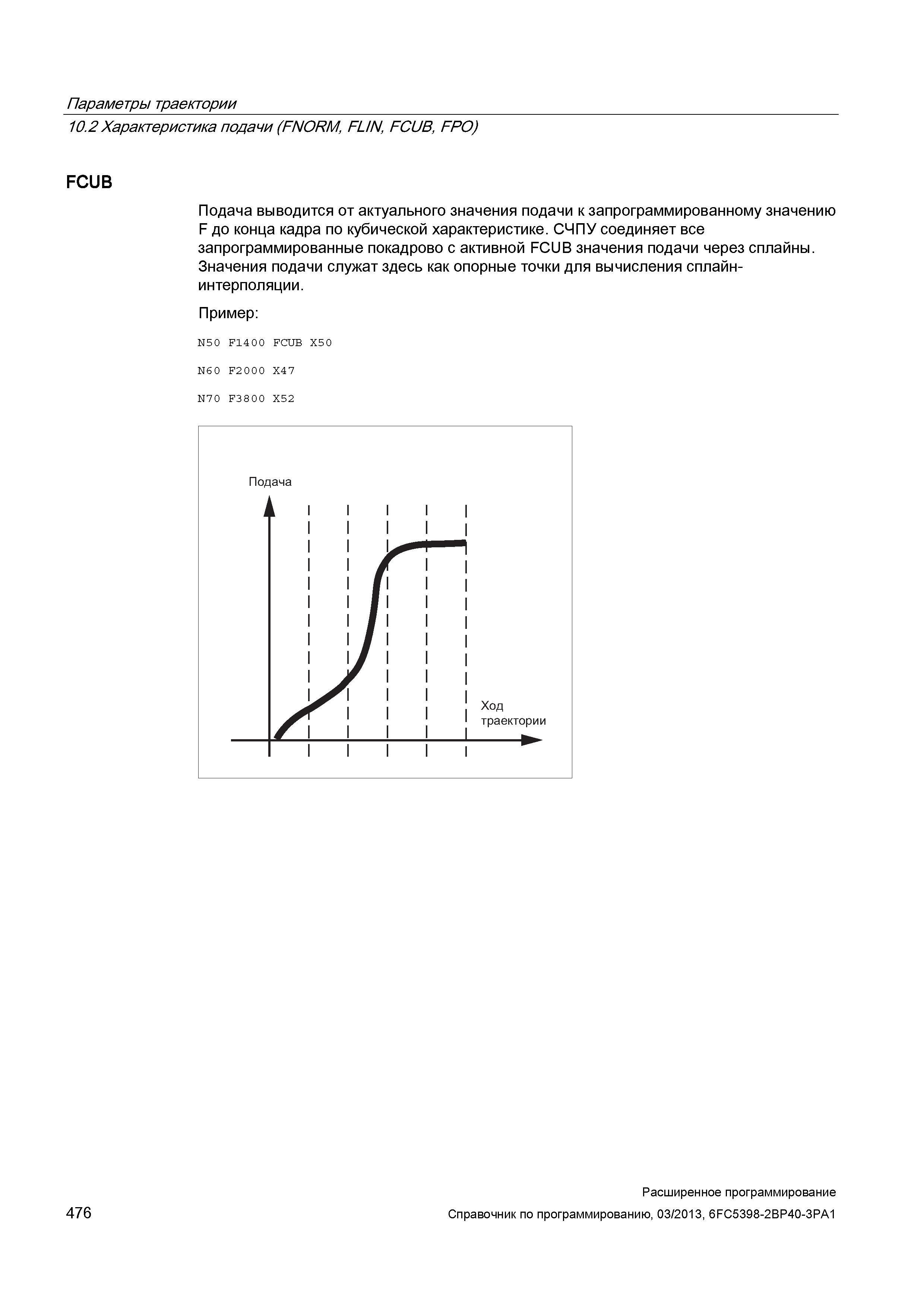

Параметры траектории 10.2 Характеристика подачи (FNORM, FL/N, FCUB, FPO) FCUB Подача выводится от актуального значения подачи к запрограммированному значению F до конца кадра по кубической характеристике. СЧПУ соединяет все запрограммированные покадрово с активной FCUB значения подачи через сплайны. Значения подачи служат здесь как опорные точки для вычисления сплайн-интерполяции. Пример: N5 0 F14 0 0 FCUB X5 0 N60 F2000 X47 N70 F3800 X52 476 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
