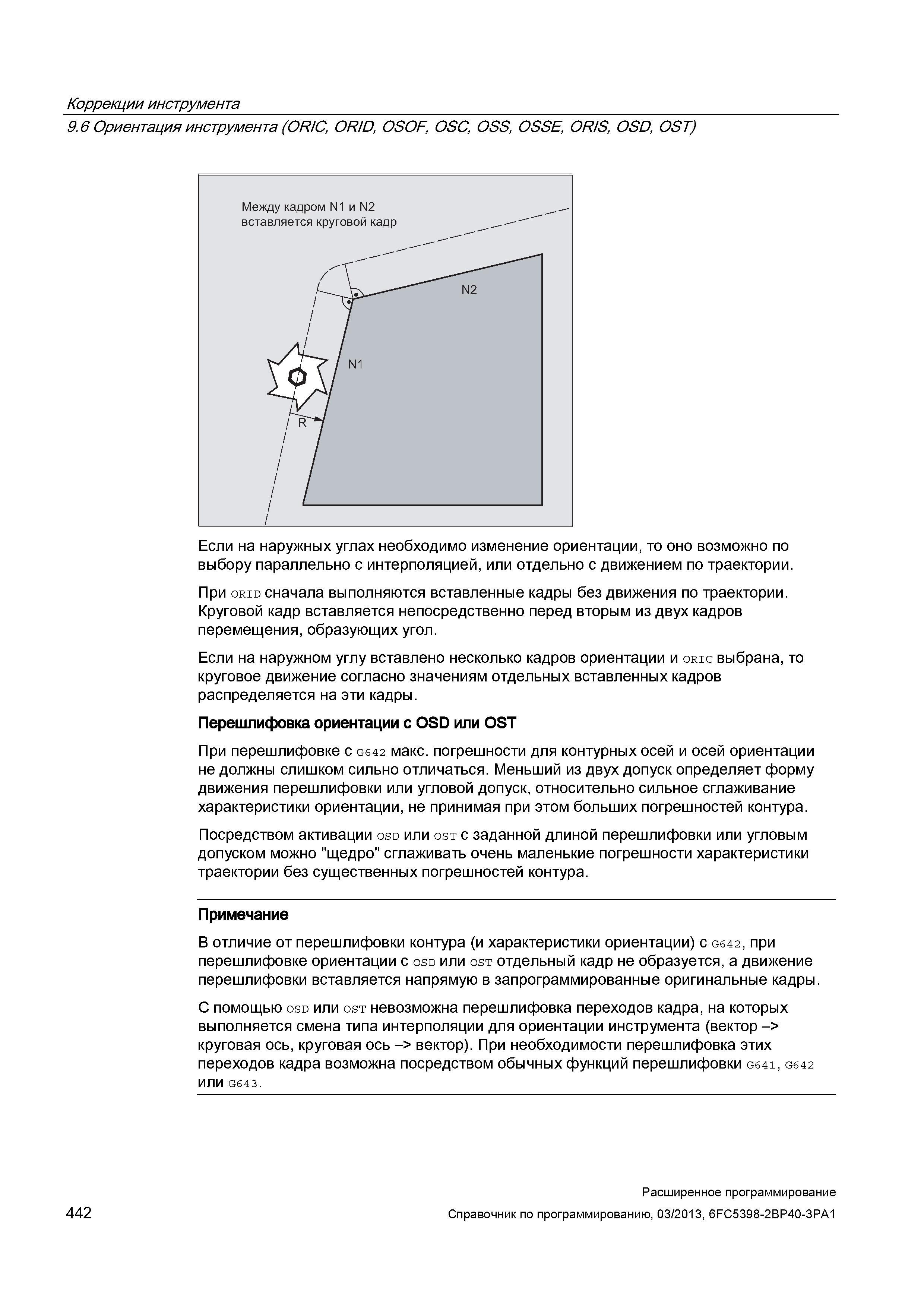

Коррекции инструмента 9.6 Ориентация инструмента (OR/C, OR/D, OSOF, OSC, OSS, OSSE, OR/S, OSD, OST) Если на наружных углах необходимо изменение ориентации, то оно возможно по выбору параллельно с интерполяцией, или отдельно с движением по траектории. При orid сначала выполняются вставленные кадры без движения по траектории. Круговой кадр вставляется непосредственно перед вторым из двух кадров перемещения, образующих угол. Если на наружном углу вставлено несколько кадров ориентации и oric выбрана, то круговое движение согласно значениям отдельных вставленных кадров распределяется на эти кадры. Перешлифовка ориентации с OSD или OST При перешлифовке с G642 макс. погрешности для контурных осей и осей ориентации не должны слишком сильно отличаться. Меньший из двух допуск определяет форму движения перешлифовки или угловой допуск, относительно сильное сглаживание характеристики ориентации, не принимая при этом больших погрешностей контура. Посредством активации osd или ost с заданной длиной перешлифовки или угловым допуском можно "щедро" сглаживать очень маленькие погрешности характеристики траектории без существенных погрешностей контура. Примечание В отличие от перешлифовки контура (и характеристики ориентации) с G642, при перешлифовке ориентации с osd или ost отдельный кадр не образуется, а движение перешлифовки вставляется напрямую в запрограммированные оригинальные кадры. С помощью osd или ost невозможна перешлифовка переходов кадра, на которых выполняется смена типа интерполяции для ориентации инструмента (вектор -> круговая ось, круговая ось -> вектор). При необходимости перешлифовка этих переходов кадра возможна посредством обычных функций перешлифовки G641, G642 или G64 3. 442 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
